Transformadores

Los transformadores de corriente destinados a medida son sensores que permiten tomar medidas de corrientes elevadas y convertirlas a corrientes menores, que pueden ser leídas por equipos de medida. Se suelen usar en el caso de que una corriente sea demasiado alta para medirla directamente. De este modo, se utilizan para controlar con seguridad la corriente. En SACI tenemos una amplia variedad de transformadores, ¡descúbrelos!

Nuestro catálogo de transformadores

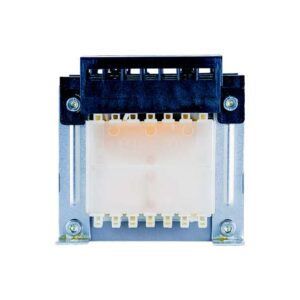

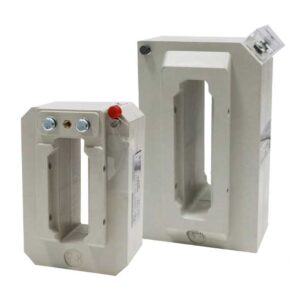

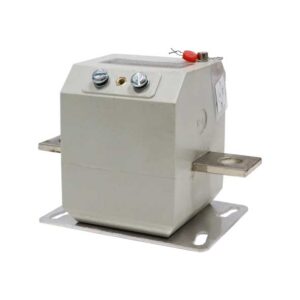

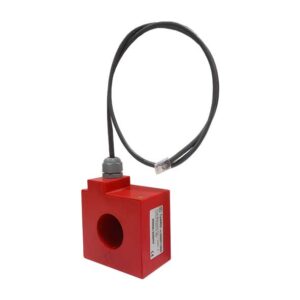

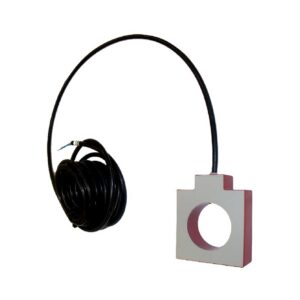

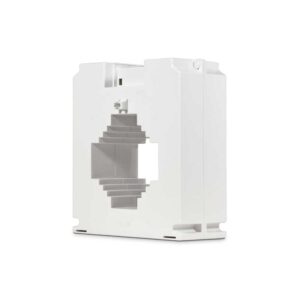

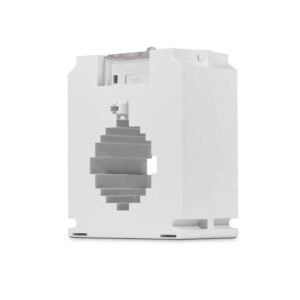

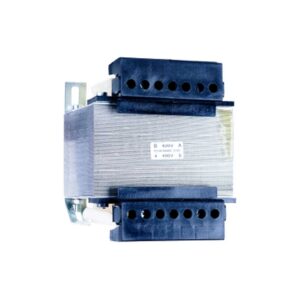

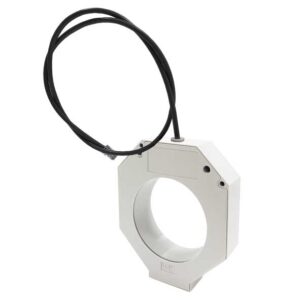

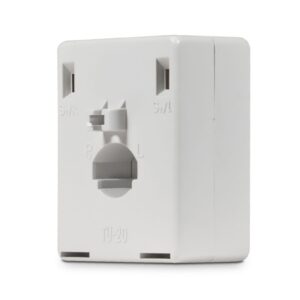

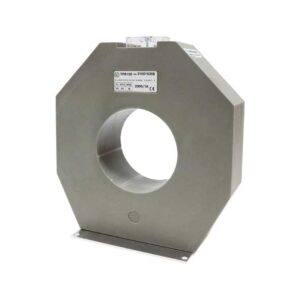

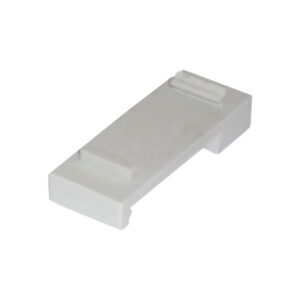

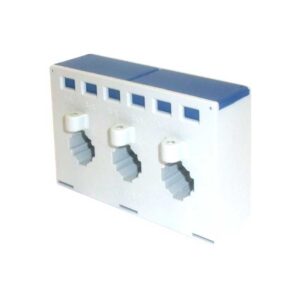

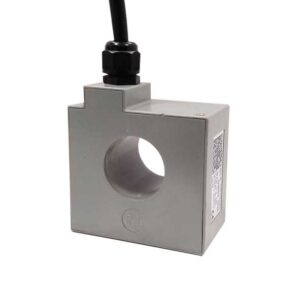

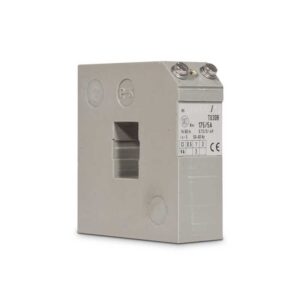

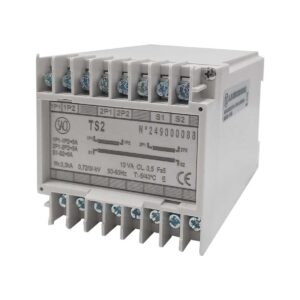

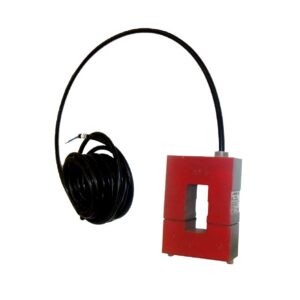

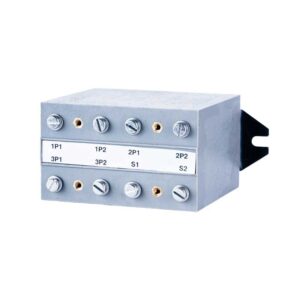

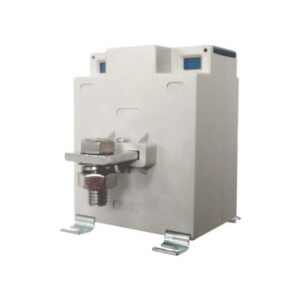

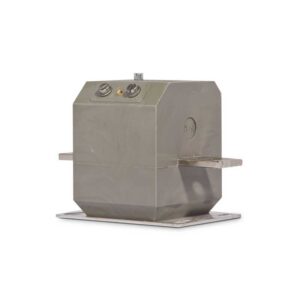

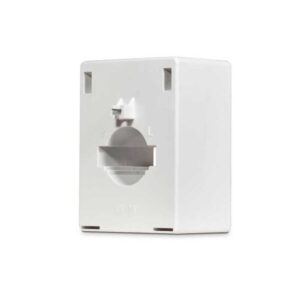

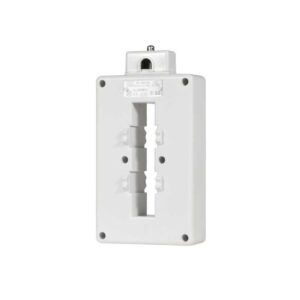

En SACI encontrarás una gran variedad de transformadores como los TA_P mini split de nucleo abierto, los TU_PS de perfil estrecho o los TU_ de resina, entre otros. Teniendo en cuenta su construcción, se pueden encontrar dos tipos de transformadores de corriente, los de nucleo bobinado o los de nucleo pasante. Los de nucleo bobinado acostumbran a ser más económicos que los de nucleo pasante, pero son menos precisos. Por otro lado, los de nucleo pasante normalmente se encuentran en instalaciones donde la tensión es de 25kV o menos y dan unos resultados más precisos mediante la reducción de las fugas de flujo.

Ventajas de los transformadores de corriente

Estos instrumentos tienen muchas ventajas a su favor, como por ejemplo:

Transformador de corriente VS. transformador de tensión

Se tratan de instrumentos seguros para medir corrientes y tensiones de alto valor con mucha precisión. No obstante, presentan una serie de diferencias entre ellos. Por ejemplo, el transformador de corriente transforma una corriente de entrada elevada en una corriente de salida baja y, el de tensión, transforma la alta tensión de entrada en una baja tensión de salida. Además, el primero está conectado en serie con el instrumento y el segundo, conectado en paralelo. En cuanto al número de giros primarios y secundarios, el de corriente tiene un pequeño número de vueltas del primario en comparación con el del bobinado secundario. En cambio, el de tensión tiene un número muy grande de vueltas en el primario comparado con el secundario. Existen muchas otras diferencias, aunque las más destacadas son las dos primeras diferencias que hemos mencionado.

Transformadores de medida VS. transformadores de protección

Los transformadores de medida y los transformadores de protección desempeñan roles esenciales pero distintos en las instalaciones eléctricas.

Transformadores de medida

Están diseñados específicamente para medir parámetros eléctricos, como la intensidad de corriente (amperios), con alta precisión.
Estos transformadores aseguran una medición precisa, lo que es crucial para el monitoreo y control de sistemas eléctricos. La característica clave es su bajo factor de saturación (Fs<5), lo que significa que pueden manejar sobrecargas de corriente de hasta 2, 3 o 5 veces la intensidad nominal del primario sin comprometer la exactitud de la medición.

Transformadores de protección

En cambio, estos transformadores están diseñados para salvaguardar los componentes de la instalación eléctrica. A través de un relé, limitan la intensidad de corriente que llega a motores, maquinaria y otros equipos valiosos, previniendo daños por sobrecarga. Aunque no son recomendados para medición debido a su menor precisión, su capacidad de soportar sobrecargas es significativamente mayor, pudiendo manejar hasta 10, 20 o incluso 30 veces la intensidad del primario, lo que los hace ideales para proteger la instalación en condiciones extremas.
La principal diferencia entre ambos radica en el factor de saturación y la capacidad de sobrecarga, haciendo que cada tipo sea más adecuado para su función específica, ya sea para medición precisa o para protección robusta.

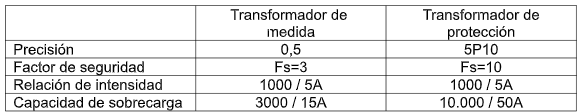

Tabla comparativa de ejemplo

Tabla comparativa de transformadores de medida y transformadores de protección

Qué datos necesitas para elegir el mejor transformador:

  1. Conocer qué magnitud deseas medir: intensidad o tensión.
  2. Qué función se desempeña: medida, protección, suma.
  3. Ubicación del transformador e inclemencias del entorno: material del transformador de resina o plástico.
  4. Clase de precisión, dimensiones exteriores del transformador y el diámetro necesario de la ventana, para el cable o la pletina que atravesará el transformador.

Sección del cable

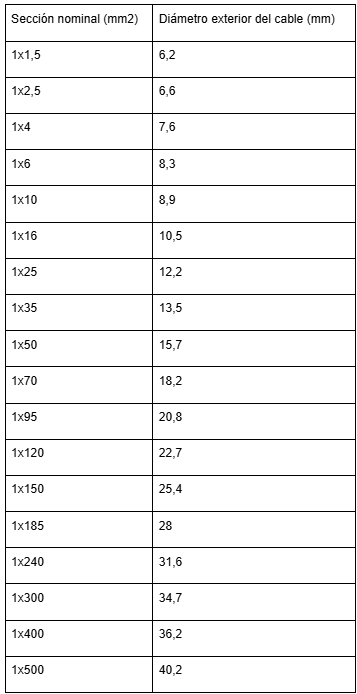

Sección nominal del cable

Sección nominal del cable 2

Soluciones para todo tipo de aplicaciones industriales

La flexibilidad de los transformadores de corriente les permite ser utilizados en muchas situaciones distintas y en todo tipo de industrias. Por ejemplo, pueden ser usados para medir la corriente en aplicaciones de medición de ingresos comerciales, proteger ante líneas de alta tensión y subestaciones eléctricas, medir la corriente con herramientas manuales…

Si quieres más información, consulta nuestras preguntas frecuentes.
