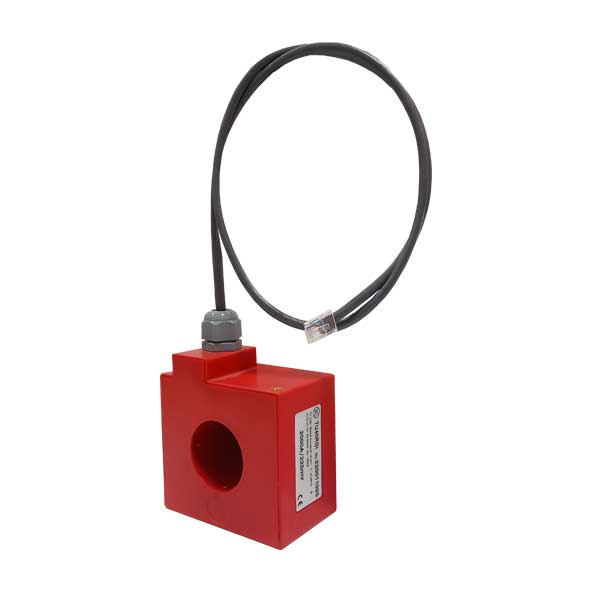

Transformadores de Baja potencia TU40RGV. Clase 0,2s

Transformador de intensidad de baja potencia diseñado para ser instalado directamente sobre los cables de baja tensión para supervisión avanzada de baja tensión. El encapsulado en resina y su envolvente de plástico permite que el transformador se pueda instalar directamente en intemperie sin sufrir en sus características ni degradarse.

Conexiones

Dimensiones

Modelo/ Cable
TU40RGV/ ø40mm

Corriente primaria nominal In: 50 A
Tensión secundaria nominal: 225 Mv
Carga admisible: ≥ 10 kΩ
Clase de precisión: 0,2s
Protección IP: IP65

Normas

  • IEC 185
  • UNE EN 61869 (IEC 61869)
  • VDE 0414
  • IEC 801/1-3.4
  • DIN 57414
  • BS 3938
  • EN 50081
  • EN 50082
  • IEC 1010

Datos técnicos general

  • Factor de seguridad: Fs < 5
  • Tensión de servicio (máxima): 720 V
  • Tensión de ensayo: 3 kV CA (1min)
  • Frecuencia: 50-60 hz
  • Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario
  • Intensidad dinámica nominal: IDyn = 2,5 x Ith
  • Sobrecarga continua: ID = 1,2 x IN
  • Temperatura de funcionamiento: -10 … 50 ºC
  • Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
  • Intensidad secundaria nominal: /5 ó /1A
  • Clase de aislamiento: Clase E // Clase B (130 ºC) disponible

Detalles de la tabla de relaciones del producto:



Solicitar información
