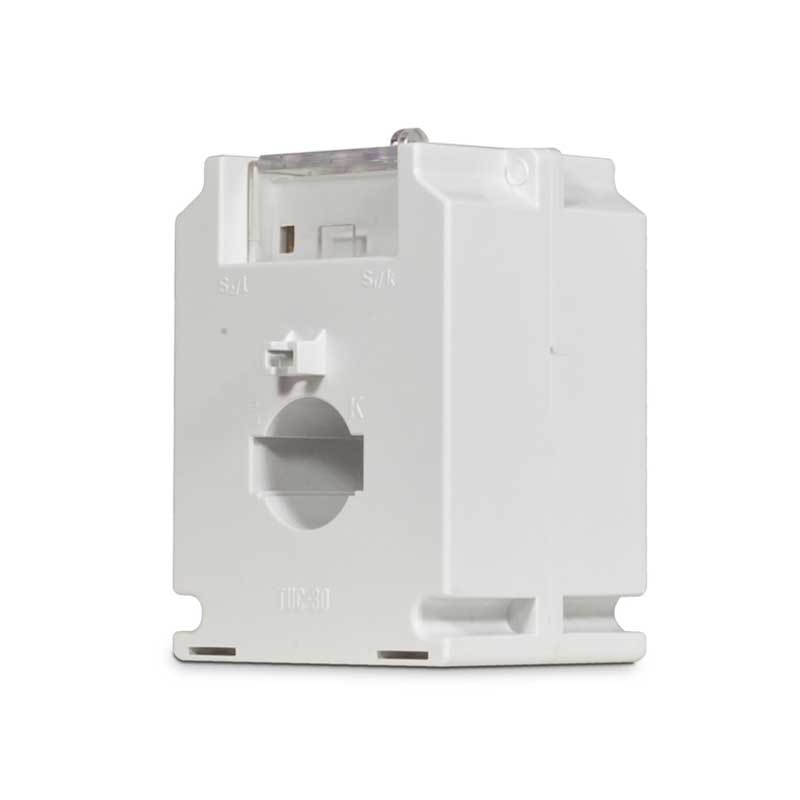

Transformadores de protección TUC__

Descripción: El transformador de corriente TUC__ para instrumentación de protección. Es un transformador para primario pasante, bien para cable o bien para pletina. Su envolvente es de plástico.

Conexiones

Dimensiones

El transformador de protección TUC__ tiene diferentes relaciones de transformación, para primarios desde 200 A hasta 5000 A y secundario en 5A. Las clases de precisión puede ser 5P10 ó 10P10 de acuerdo con la norma IEC 61869-2.

Modelo / Barra / Cable
TUC30 / 30×10 / Ø25
TUC60 / 60×10 / Ø51
TUC80 / 80×30 / Ø65

  • Instrumentación de protección
  • Primario pasante
  • Para cable o pletina
  • Envolvente de plástico

Normas

  • IEC 185
  • UNE EN 61869 (IEC 61869)
  • VDE 0414
  • IEC 801/1-3.4
  • DIN 57414
  • BS 3938
  • EN 50081
  • EN 50082
  • IEC 1010

Datos técnicos general

  • Factor de seguridad: Fs < 5
  • Tensión de servicio (máxima): 720 V
  • Tensión de ensayo: 3 kV CA (1min)
  • Frecuencia: 50-60 hz
  • Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario
  • Intensidad dinámica nominal: IDyn = 2,5 x Ith
  • Sobrecarga continua: ID = 1,2 x IN
  • Temperatura de funcionamiento: -10 … 50 ºC
  • Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
  • Intensidad secundaria nominal: /5 ó /1A
  • Clase de aislamiento: Clase E // Clase B (130 ºC) disponible

Detalles de la tabla de relaciones del producto:
