Transformadores de núcleo abierto TA_R

Descripción: El transformador de corriente TA__R es de núcleo abierto para la instrumentación de medida. Es un transformador para primario pasante, para cable o pletina de diferentes dimensiones. Su envolvente es de resina. Su principal ventaja es la facilidad de instalación por la posibilidad de abrir el núcleo. Es un transformador más robusto por estar recubierto de resina, permitiendo su instalación incluso en exterior.

Conexiones

Dimensiones

Modelo/ Barra/ Cable

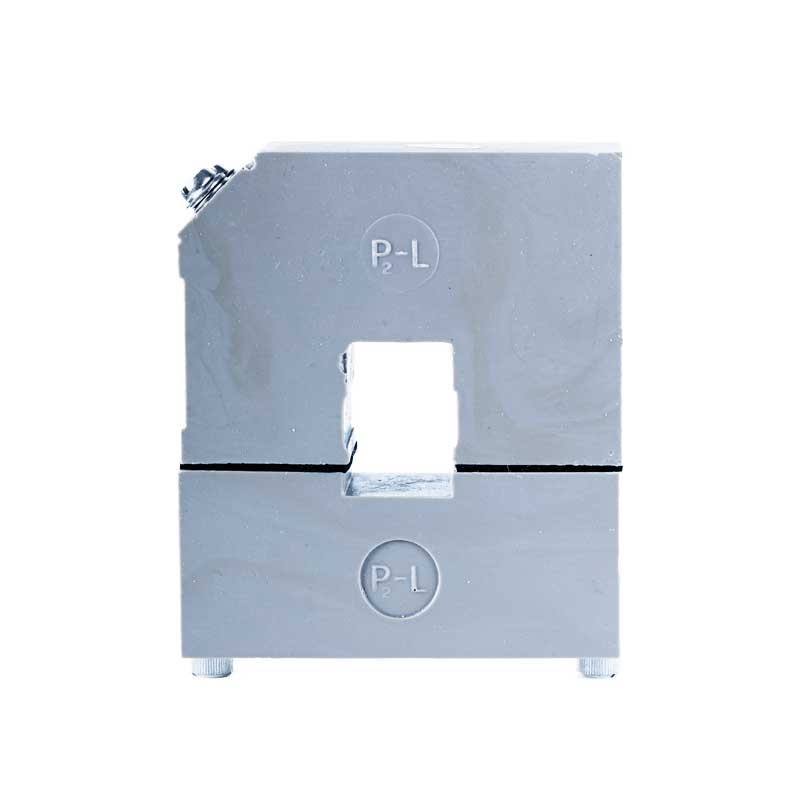

TA30R / 30×20 / Ø20

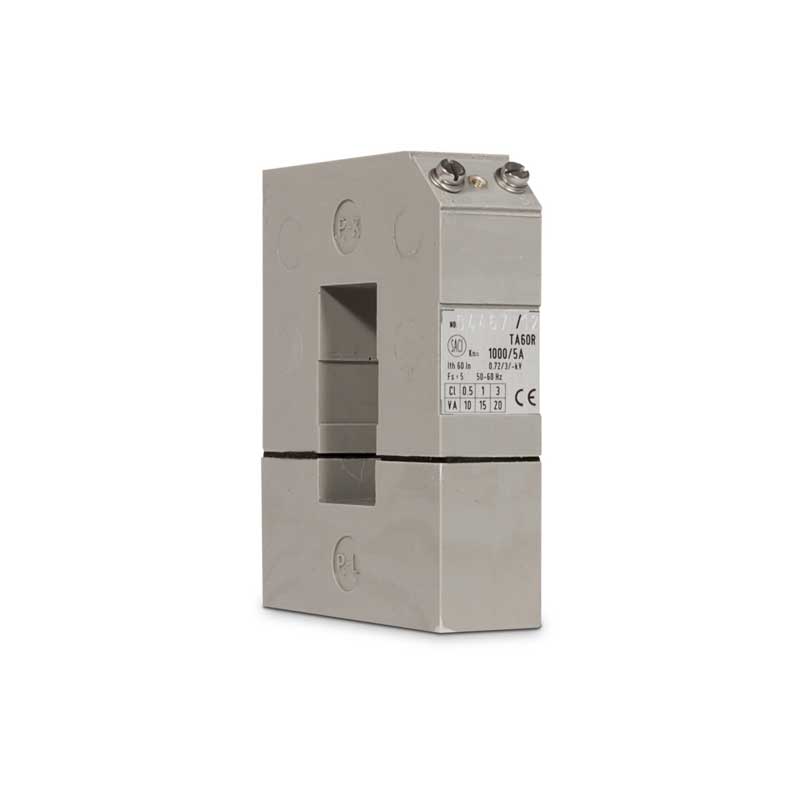

TA60R / 60×30 / Ø30

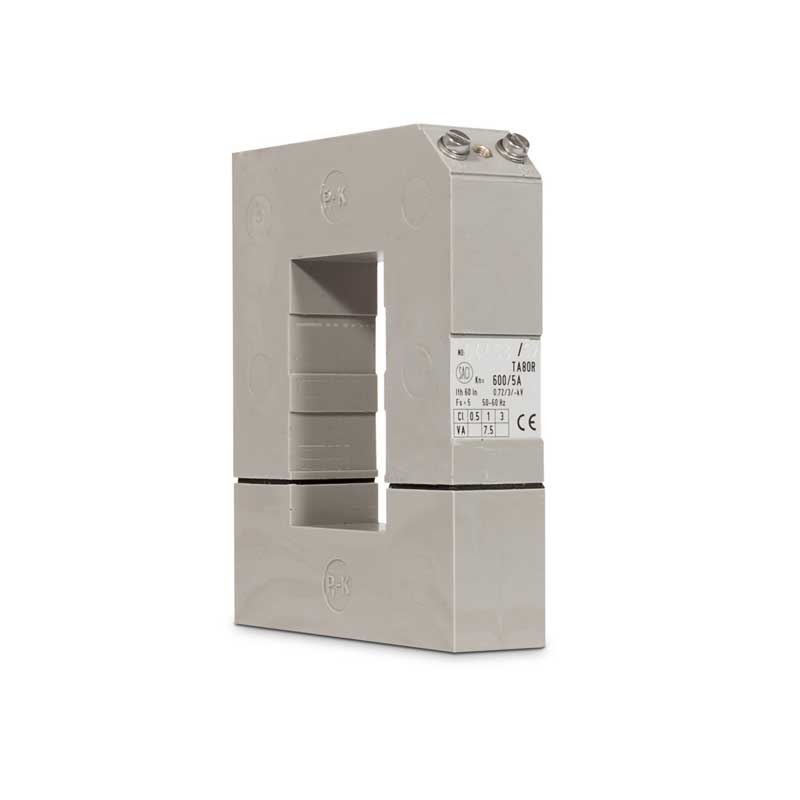

TA80R / 80×50 / Ø50

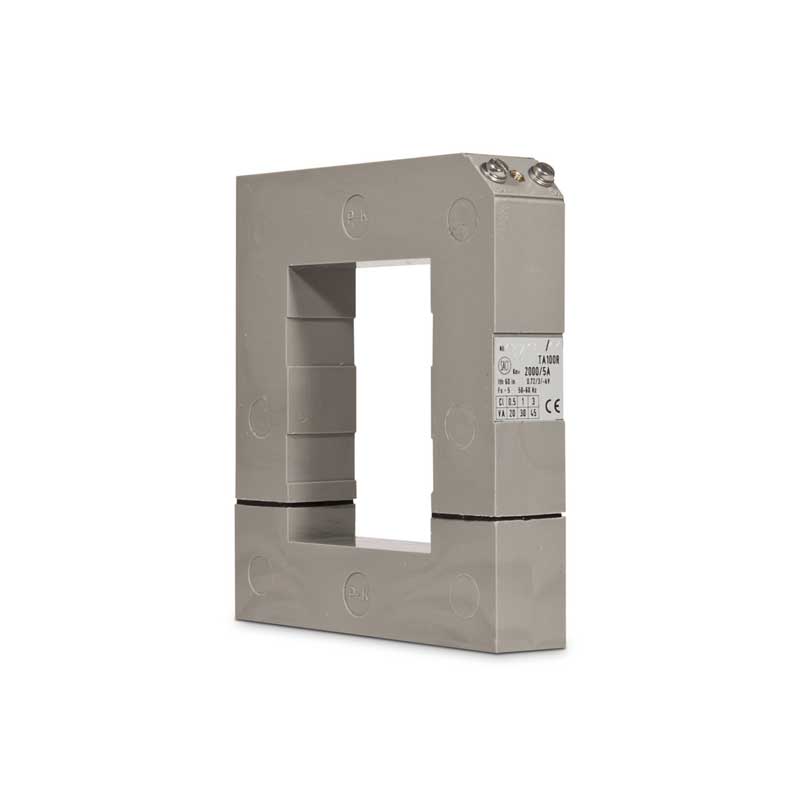

TA100R / 100×80 / Ø80

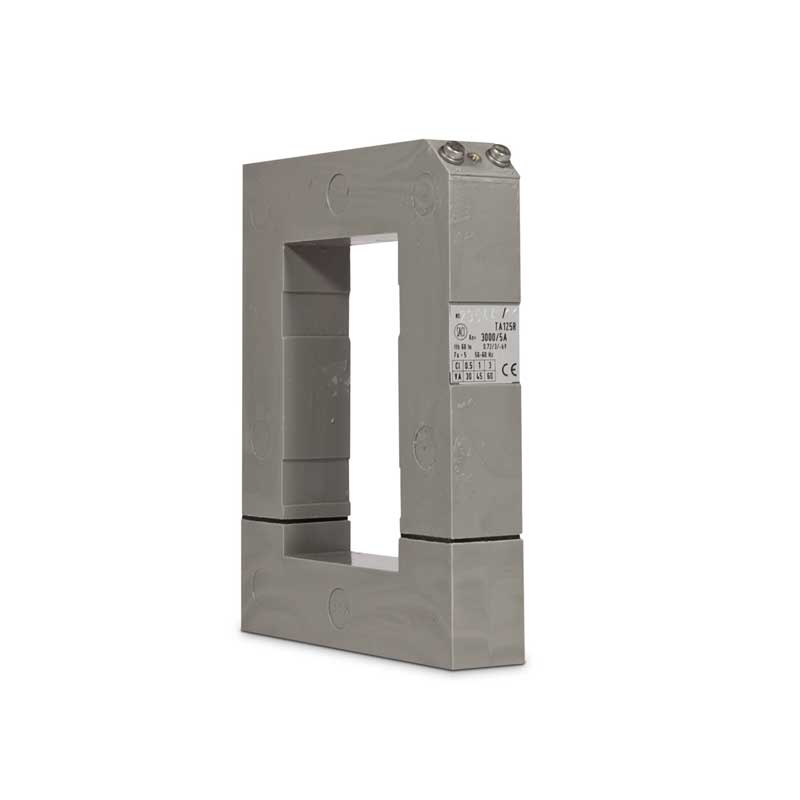

TA125R / 125×80 / Ø80

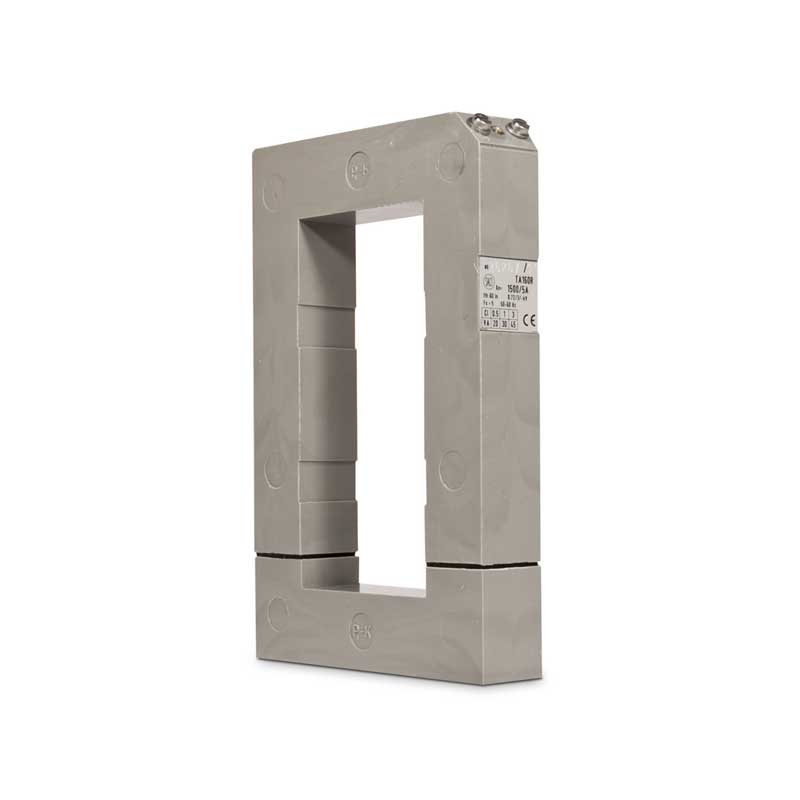

TA160R / 160×80 / Ø80

  • Primario pasante
  • Núcleo abierto
  • Para cable o pletina
  • Envolvente de resina
  • Fácil instalación gracias al núcleo abierto
  • Más robusto, permitiendo su instalación en el exterior

Normas

  • IEC 60185
  • UNE EN 618691 (IEC 618691)
  • UNE EN 618692 (IEC 618692)
  • VDE 0414
  • IEC60801-3.4
  • DIN 57414
  • BS 3938
  • EN 50081
  • EN 50082
  • IEC61010
  • UL94-V0

Datos técnicos general

  • Factor de seguridad: Fs < 5
  • Tensión de servicio (máxima): 720 V
  • Tensión de ensayo: 3 kV CA (1min)
  • Frecuencia: 50-60 hz
  • Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario
  • Intensidad dinámica nominal: IDyn = 2,5 x Ith
  • Sobrecarga continua: ID = 1,2 x IN
  • Temperatura de funcionamiento: -10 … 50 ºC
  • Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
  • Intensidad secundaria nominal: /5 ó /1A
  • Clase de aislamiento: Clase E // Clase B (130 ºC) disponible
