Transformadores de protección TU3_

Descripción: El transformador de corriente TU3__ para instrumentación de protección. Es un transformador con primario bobinado para corrientes bajas. Su envolvente es de plástico y tiene la posibilidad de estar rellenos de resina para su instalación en ambientes más hostiles. Las conexiones pueden ser para cable o pletina.

Conexiones

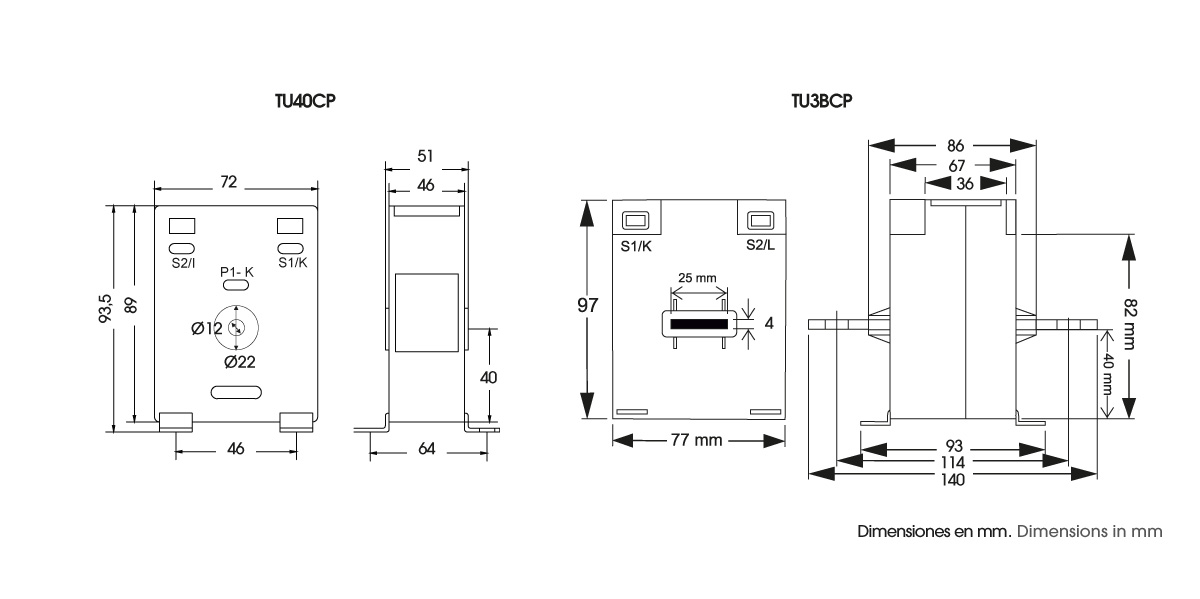

Dimensiones

La relación del transformador TU3__ para primario va desde 50 A hasta 800 A y secundario en 5A. La precisión puede ser 5P10 ó 10P10 de acuerdo a la norma IEC 61869-2.

Plástico

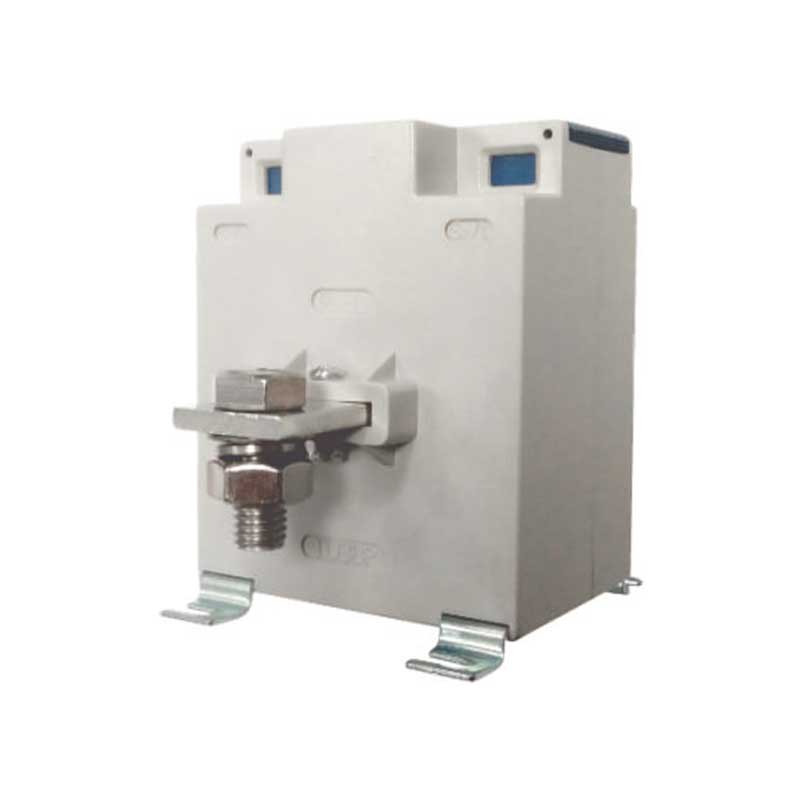

TU3BCP

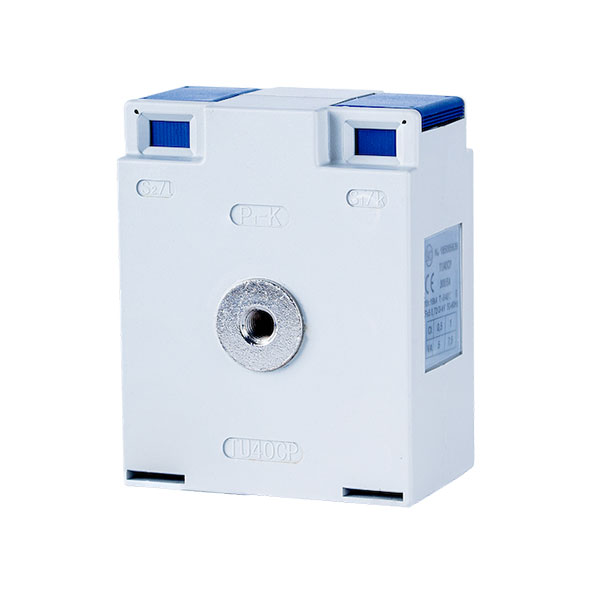

TU40CP

Resina
TU3PR
TU50R

  • Primario bobinado
  • Para corrientes bajas
  • Para cable o pletina
  • Envolvente de plástico
  • Disponible en resina
  • Perfil estrecho

Normas

  • IEC 185
  • UNE EN 61869 (IEC 61869)
  • VDE 0414
  • IEC 801/1-3.4
  • DIN 57414
  • BS 3938
  • EN 50081
  • EN 50082
  • IEC 1010

Datos técnicos general

  • Factor de seguridad: Fs < 5
  • Tensión de servicio (máxima): 720 V
  • Tensión de ensayo: 3 kV CA (1min)
  • Frecuencia: 50-60 hz
  • Intensidad térmica nominal de cortocircuito: Ith = 60 In para primario bobinado.
  • Intensidad dinámica nominal: IDyn = 2,5 x Ith
  • Sobrecarga continua: ID = 1,2 x IN
  • Temperatura de funcionamiento: -10 … 50 ºC
  • Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
  • Intensidad secundaria nominal: /5 ó /1A
  • Clase de aislamiento: Clase E // Clase B (130 ºC) disponible

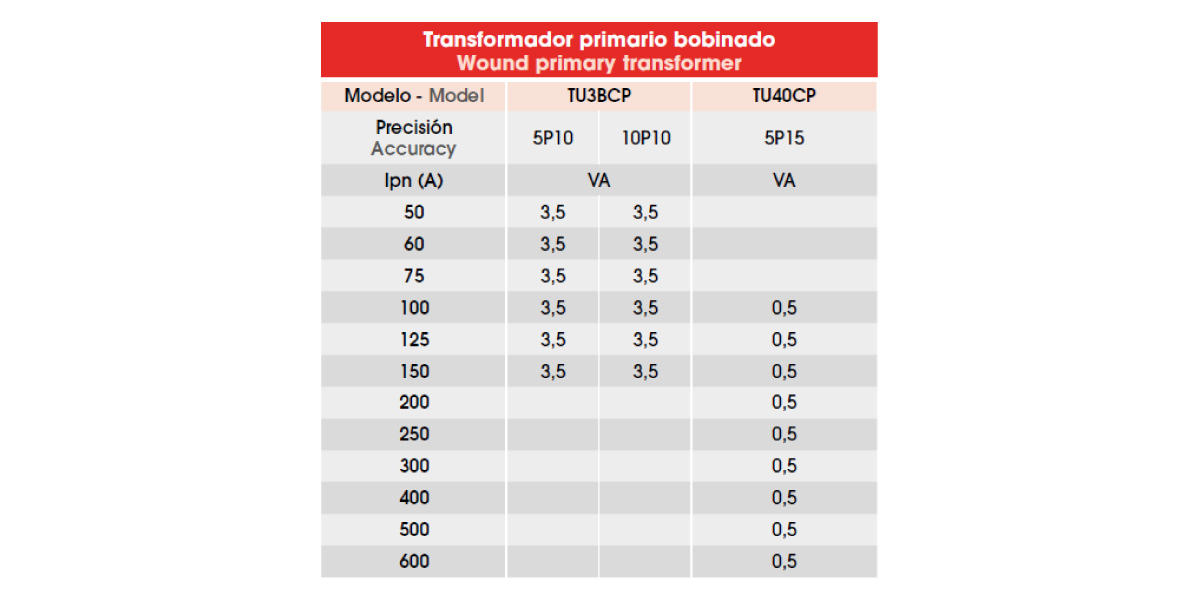

Detalles de la tabla de relaciones del producto:
