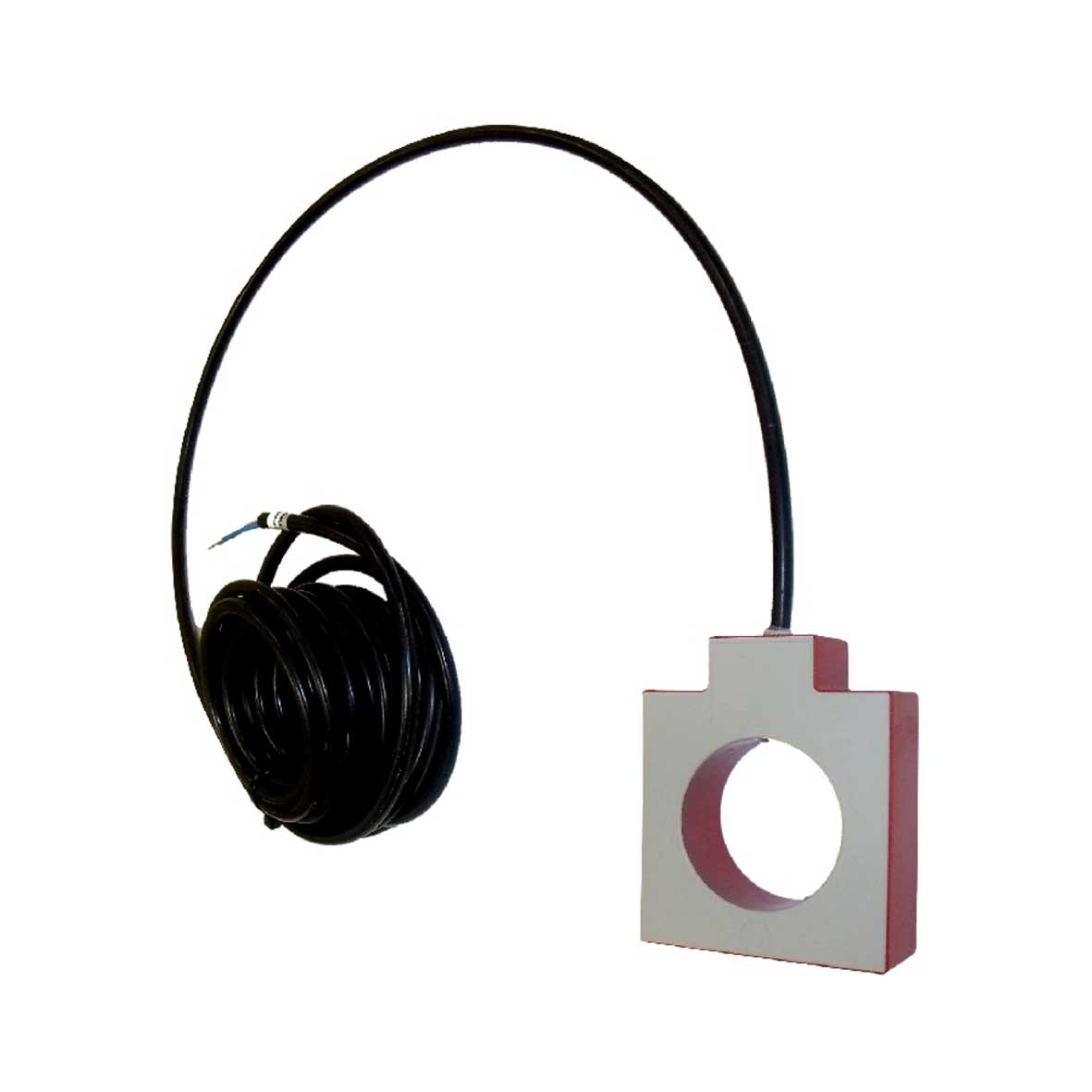

Transformadores encapsulados (con cable incorporado) TU60PRI

Transformadores de tensión TEI. Tensión de aislamiento de 6kV.

Conexiones

Dimensiones

Modelo
TU60PRI

Transformador encapsulado en resina, gama extendida de 150% con cable incorporado de:
– 6 metros (2×1,5mm2) o 6 metros (2×2,5mm2)
– 10 metros (2×2,5mm2)

Sobrecarga continua: 1,5xln
Intensidad térmica nominal de cortocircuito: 60xln
Intensidad dinámica nominal: 2,5xlth
Tensión de servicio: 720 V CA
Tensión de ensayo: 3kV, 1min.
Clase de aislamiento: A

Normas

  • IEC 185
  • UNE EN 61869 (IEC 61869)
  • VDE 0414
  • IEC 801/1-3.4
  • DIN 57414
  • BS 3938
  • EN 50081
  • EN 50082
  • IEC 1010

Datos técnicos general

  • Factor de seguridad: Fs < 5
  • Tensión de servicio (máxima): 720 V
  • Tensión de ensayo: 3 kV CA (1min)
  • Frecuencia: 50-60 hz
  • Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario
  • Intensidad dinámica nominal: IDyn = 2,5 x Ith
  • Sobrecarga continua: ID = 1,2 x IN
  • Temperatura de funcionamiento: -10 … 50 ºC
  • Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
  • Intensidad secundaria nominal: /5 ó /1A
  • Clase de aislamiento: Clase E // Clase B (130 ºC) disponible

Detalles de la tabla de relaciones del producto:

Solicitar información
