Transformadores de medida. Perfil estrecho TU_

Descripción: El transformador de corriente TU__R para instrumentación de medida. Es un transformador para primario de pletina pasante. Su envolvente es de resina, lo que le confiere una especial robustez y cuentan con perfil estrecho lo que permite una mejor adaptación en el cuadro por sus reducidas dimensiones.

Conexiones

Dimensiones

Modelo/ Barra/ Cable

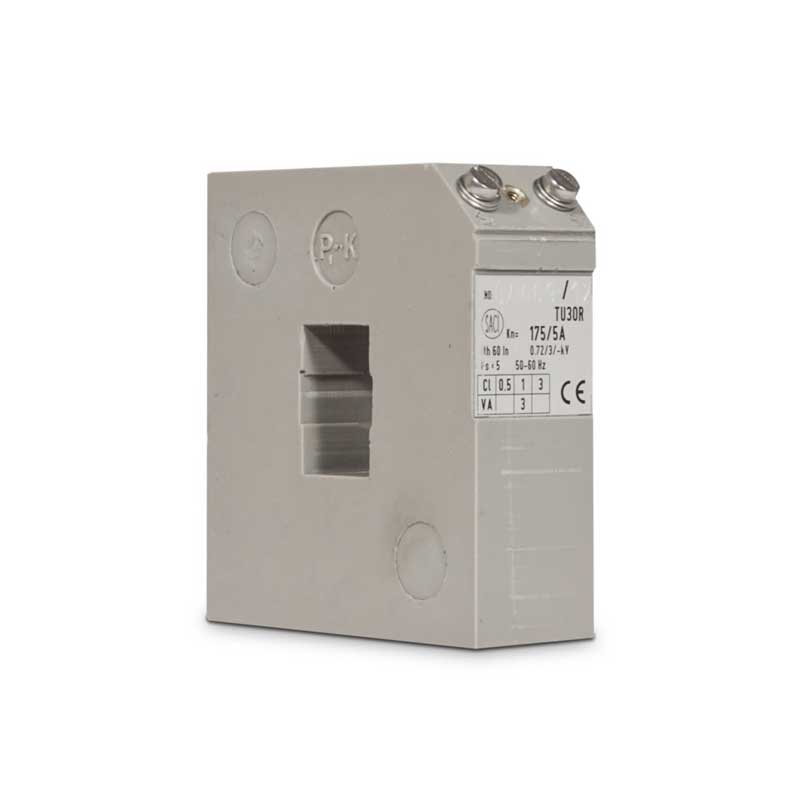

TU30R / 30×20 / Ø20
TU60R / 60×30 / Ø30
TU80R / 80×50 / Ø50
TU100R / 100×80 / Ø80
TU125R / 125×80 / Ø80

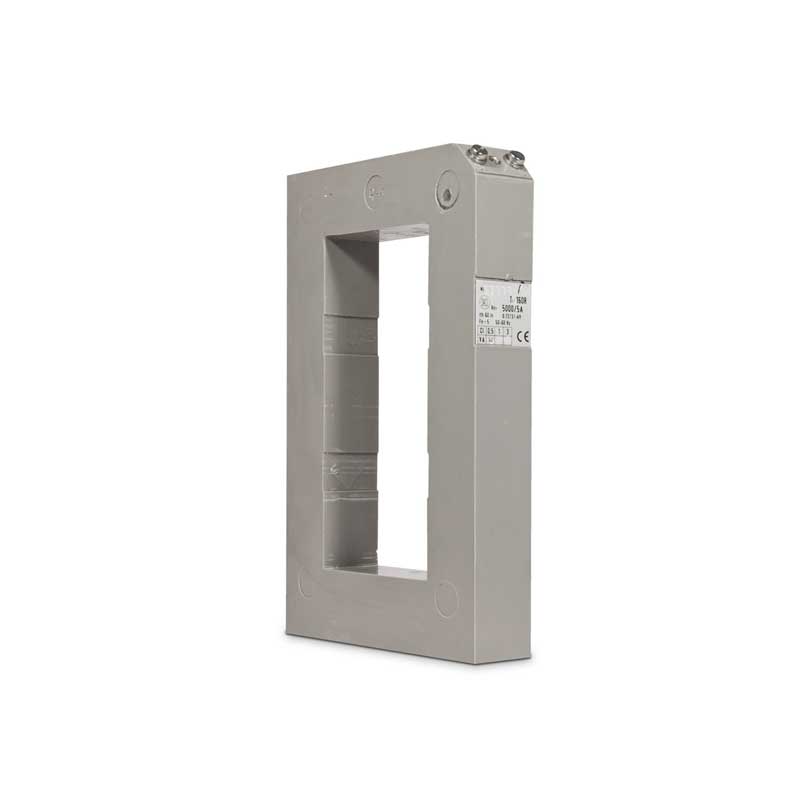

TU160R / 160×80 / Ø80

  • Primario pasante
  • Para pletina
  • Envolvente en resina
  • Especial robustez
  • Perfil estrecho
  • Adaptación por sus reducidas dimensiones

Normas

  • IEC 60185
  • UNE EN 618691 (IEC 618691)
  • UNE EN 618692 (IEC 618692)
  • VDE 0414
  • IEC60801-3.4
  • DIN 57414
  • BS 3938
  • EN 50081
  • EN 50082
  • IEC61010
  • UL94-V0

Datos técnicos general

  • Factor de seguridad: Fs < 5
  • Tensión de servicio (máxima): 720 V
  • Tensión de ensayo: 3 kV CA (1min)
  • Frecuencia: 50-60 hz
  • Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario
  • Intensidad dinámica nominal: IDyn = 2,5 x Ith
  • Sobrecarga continua: ID = 1,2 x IN
  • Temperatura de funcionamiento: -10 … 50 ºC
  • Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
  • Intensidad secundaria nominal: /5 ó /1A
  • Clase de aislamiento: Clase E // Clase B (130 ºC) disponible

Detalles de la tabla de relaciones del producto:



Solicitar información
