Transformadores de medida TUC__

Transformadores TUC__ para instrumentación de medida, con primario pasante, bien para cable o bien para pletina. Su envolvente es de plástico. Los transformadores TUC__ tienen una relación de transformación para primario desde 50A hasta 2500A y secundario en 1A ó 5A. La precisión puede ser 0,5, 1 y 3 de acuerdo con la norma IEC 61869-2.

Conexiones

Dimensiones

Estos transformadores cuentan con un perfil más ancho, lo que permite obtener una mayor potencia de carga, son equipos indicados para aplicaciones en las que los instrumentos de medida tengan un mayor consumo.

Modelo/ Barra/ Cable

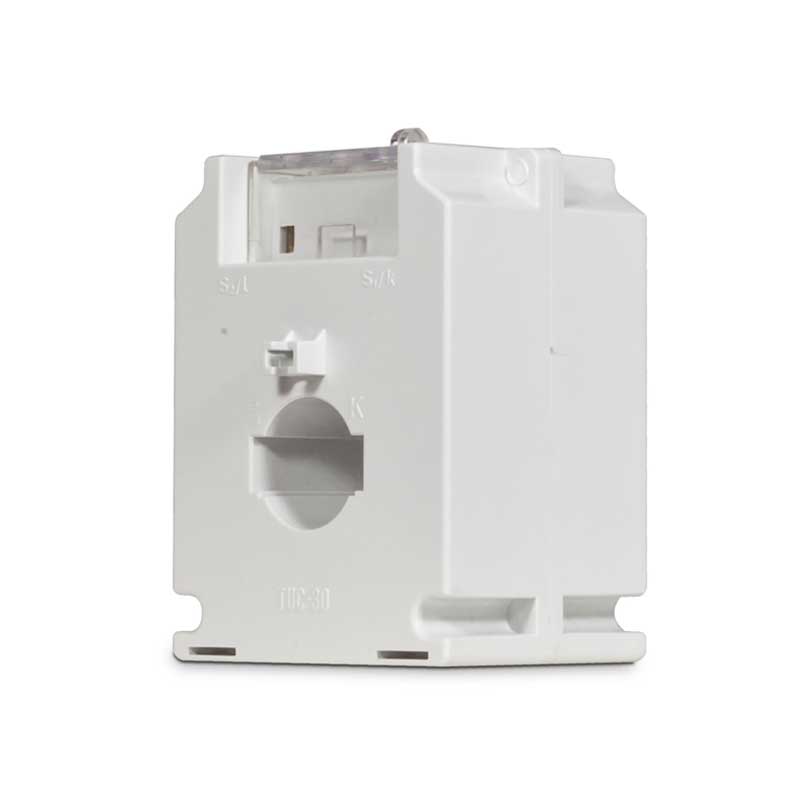

TUC30 / 30×10 / Ø25
TUC40 / 40×10 / Ø32

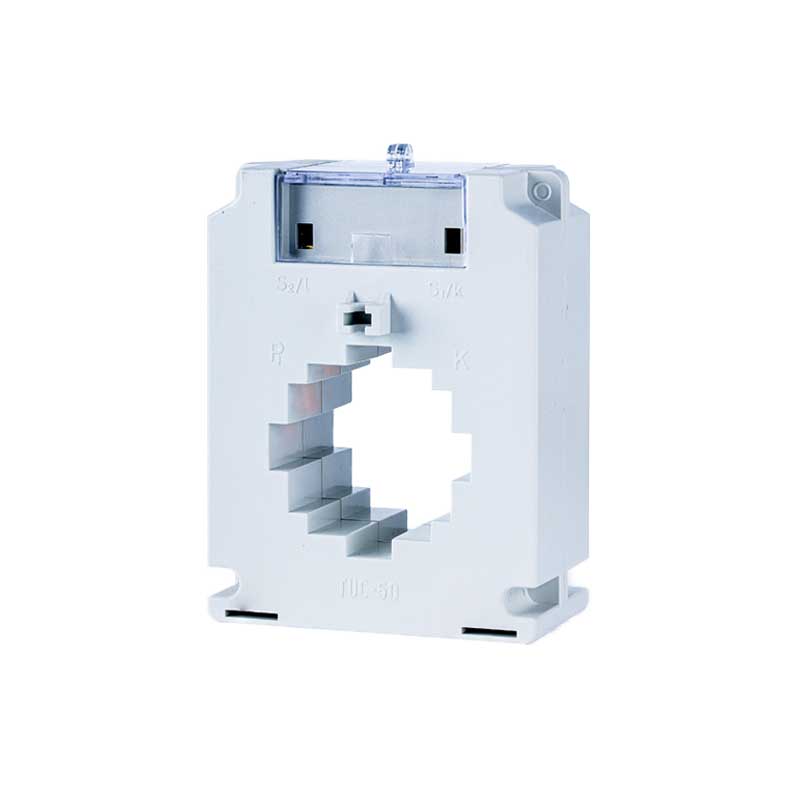

TUC50 / 50×10 / Ø40
TUC60 / 60×10 / Ø51

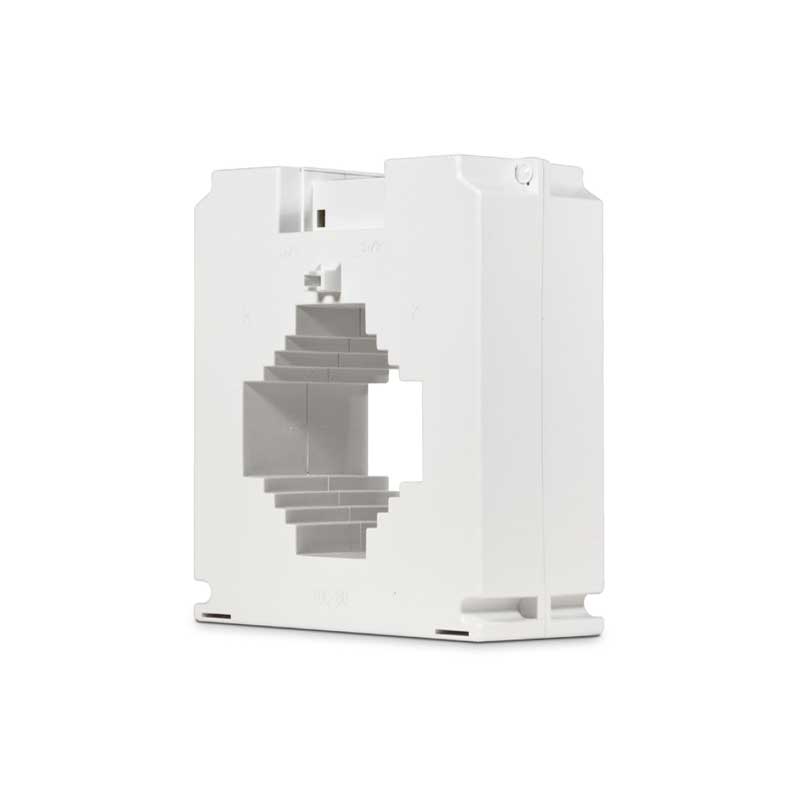

TUC80 / 80×30 / Ø65

  • Primario pasante
  • Para cable o pletina
  • Envolvente de plástico
  • Perfil más ancho
  • Obtener mayor potencia de carga
  • Aplicación en la que los instrumentos tengan mayor consumo.

Normas

  • IEC 185
  • UNE EN 61869 (IEC 61869)
  • VDE 0414
  • IEC 801/1-3.4
  • DIN 57414
  • BS 3938
  • EN 50081
  • EN 50082
  • IEC 1010

Datos técnicos general

  • Factor de seguridad: Fs < 5
  • Tensión de servicio (máxima): 720 V
  • Tensión de ensayo: 3 kV CA (1min)
  • Frecuencia: 50-60 hz
  • Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario
  • Intensidad dinámica nominal: IDyn = 2,5 x Ith
  • Sobrecarga continua: ID = 1,2 x IN
  • Temperatura de funcionamiento: -10 … 50 ºC
  • Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
  • Intensidad secundaria nominal: /5 ó /1A
  • Clase de aislamiento: Clase E // Clase B (130 ºC) disponible

Detalles de la tabla de relaciones del producto:
