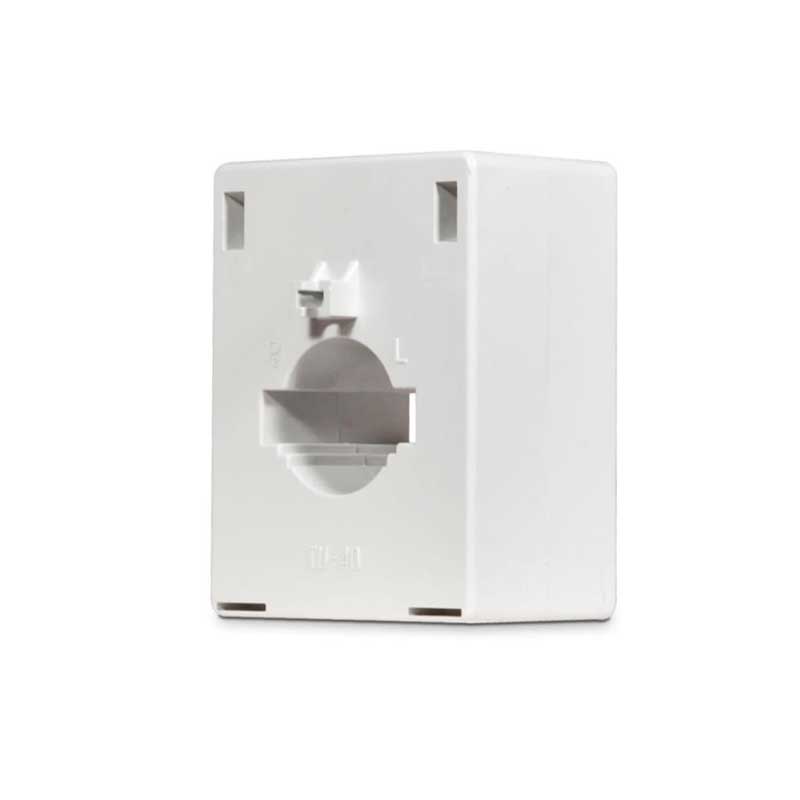

Transformadores con convertidor de medida integrado TC_CV

Transformadores TC__CV  con convertidor de medida integrado, con primario pasante, bien para cable o bien para pletina. Su envolvente es de plástico. Los transformadores TC__CV tienen una relación de transformación para primario desde 10A hasta 600A y secundario en 1A. Salida 4-20mA.

Conexiones

Dimensiones

Modelo/ Barra/ Cable
TC20CV / 20×5 / Ø16
TC30CV / 30×10 / Ø22
TC40CV / 40×10 / Ø30

Margen de funcionamiento: 10-120%
Impedancia máxima de carga:600Ω
Frecuencia: 50-60Hz
Tiempo de respuesta: <200ms.

Normas

  • IEC 60185
  • UNE EN 618691 (IEC 618691)
  • UNE EN 618692 (IEC 618692)
  • VDE 0414
  • IEC60801-3.4
  • DIN 57414
  • BS 3938
  • EN 50081
  • EN 50082
  • IEC61010
  • UL94-V0

Datos técnicos general

  • Factor de seguridad: Fs < 5
  • Tensión de servicio (máxima): 720 V
  • Tensión de ensayo: 3 kV CA (1min)
  • Frecuencia: 50-60 hz
  • Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario
  • Intensidad dinámica nominal: IDyn = 2,5 x Ith
  • Sobrecarga continua: ID = 1,2 x IN
  • Temperatura de funcionamiento: -10 … 50 ºC
  • Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
  • Intensidad secundaria nominal: /5 ó /1A
  • Clase de aislamiento: Clase E // Clase B (130 ºC) disponible

Solicitar información
