Transformadores de protección TUP__R

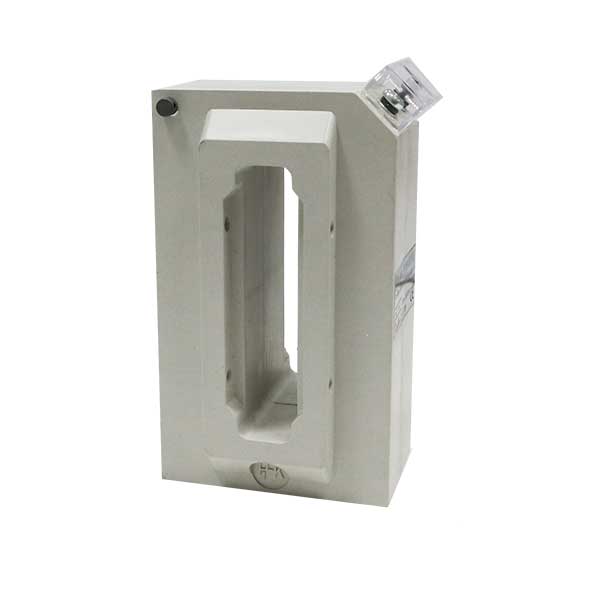

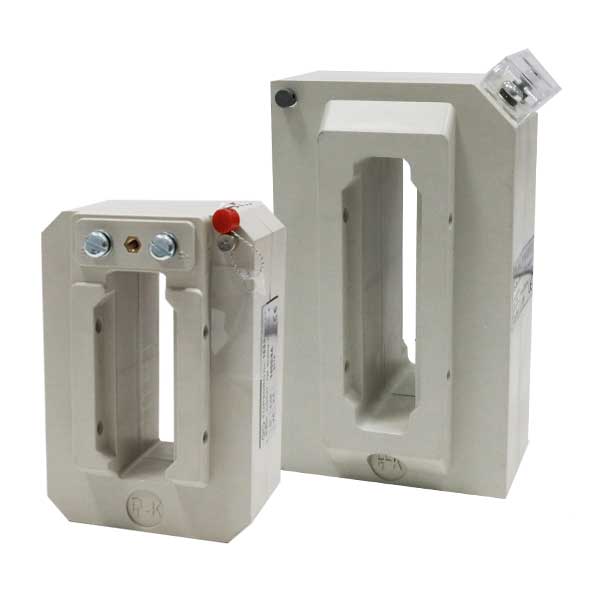

Descripción: El transformador de corriente TUP__R para instrumentación de protección. Es un transformador para primario pasante, generalmente utilizados para pletina, aunque se pueden utilizar también con cable. Está encapsulado en resina.

Conexiones

Dimensiones

El transformador de protección TUP__R tiene diferentes relaciones de transformación, para primarios desde 500 A hasta 5000 A y secundario en 5A. Las clases de precisión pueden ser 5P10 ó 10P10 de acuerdo con la norma IEC 61869-2.

Modelo/ Barra/ Cable
TUP20RC / 80×20 / Ø20
TUP20R / 100×20 / Ø20
TUP60R / 100×60 / Ø60
TUP95R / 100×95 / Ø95

Instrumento de protección
Primario pasante
Generalmente para pletina
Encapsulados en resina

Normas

  • IEC 185
  • UNE EN 61869 (IEC 61869)
  • VDE 0414
  • IEC 801/1-3.4
  • DIN 57414
  • BS 3938
  • EN 50081
  • EN 50082
  • IEC 1010

Datos técnicos general

  • Factor de seguridad: Fs < 5
  • Tensión de servicio (máxima): 720 V
  • Tensión de ensayo: 3 kV CA (1min)
  • Frecuencia: 50-60 hz
  • Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario
  • Intensidad dinámica nominal: IDyn = 2,5 x Ith
  • Sobrecarga continua: ID = 1,2 x IN
  • Temperatura de funcionamiento: -10 … 50 ºC
  • Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
  • Intensidad secundaria nominal: /5 ó /1A
  • Clase de aislamiento: Clase E // Clase B (130 ºC) disponible
