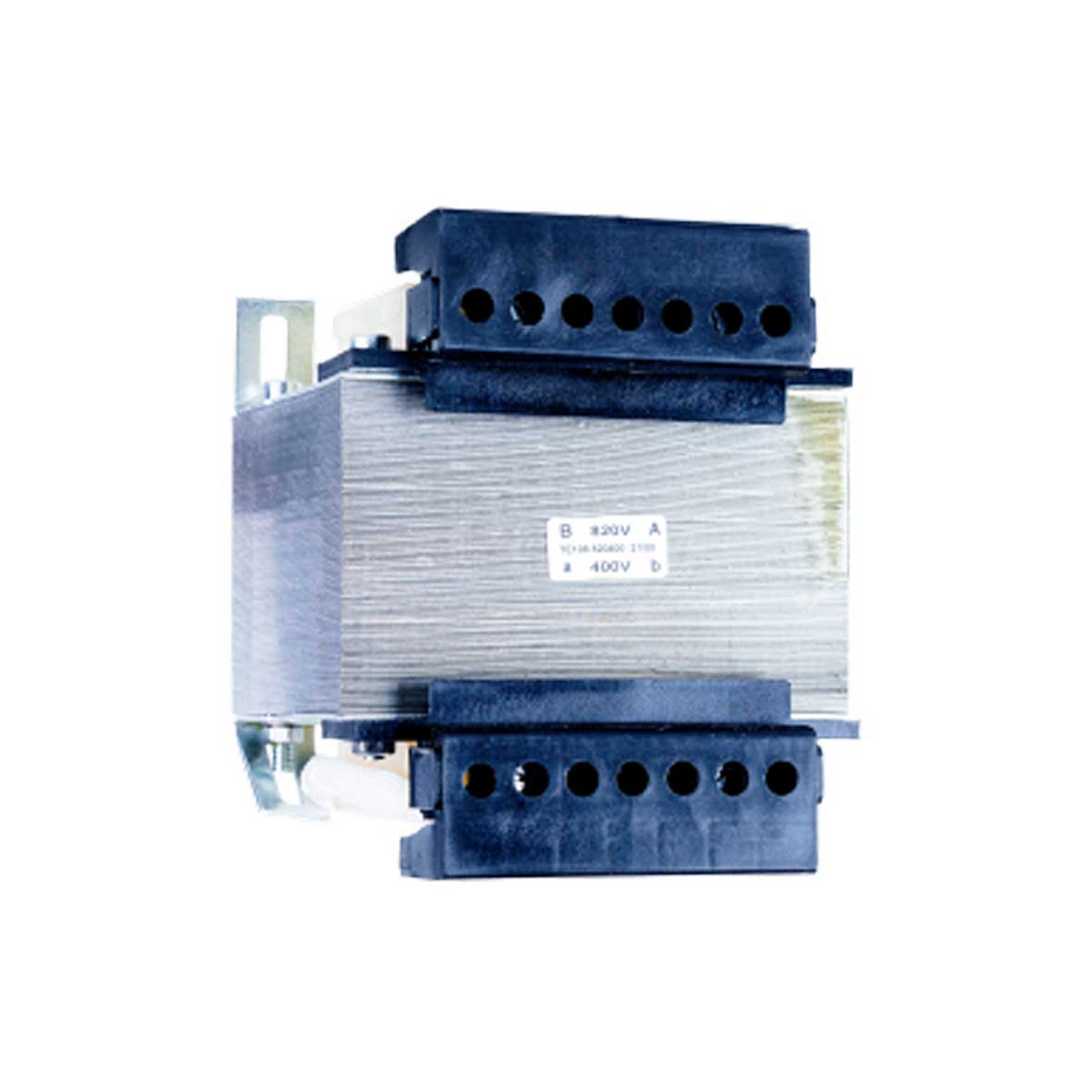

Transformador de tensión TE108

El transformador de tensión TE108 es un transformador de tensión de alta precisión diseñado para operar con una tensión de aislamiento de hasta 6 kV. Este modelo clasificado en la clase 0,5 de precisión puede soportar tensiones primarias que varían entre 600 y 1000 V y tensiones secundarias de 100, 110, 230 y 400 V. Es ideal para aplicaciones industriales y de distribución eléctrica donde se requieren soluciones eficientes en el control de tensión.

Conexiones

Dimensiones

Transformador de tensión TE108. Tensión de aislamiento de 6 kV.

  • Modelo: TE108
  • Tensión del primario: 600-1000V
  • Tensión del secundario: 100/110/230/400 V
  • Carga / Potencia del secundario (VA): 6/25/40
  • Sobrecarga continua: 1,2 x In
  • Clase de precisión: 0,2 / 0,5 / 1
  • Frecuencia: 50 / 60 Hz
  • Rango de operación: 80 -120 % Vpn
  • Carga funcional: 25 – 100 % (cos φ = 0,8)
  • Temperatura de trabajo: -10°C~+70°C
  • Temperatura de almacenaje: -20°C~+85°C
  • Humedad relativa: ≤95%

Normas

  • IEC 60185
  • UNE EN 618691 (IEC 618691)
  • UNE EN 618692 (IEC 618692)
  • VDE 0414
  • IEC60801-3.4
  • DIN 57414
  • BS 3938
  • EN 50081
  • EN 50082
  • IEC61010
  • UL94-V0
  • Tensión de aislamiento: 6 kV
  • Dimensiones: 108 x 65 mm

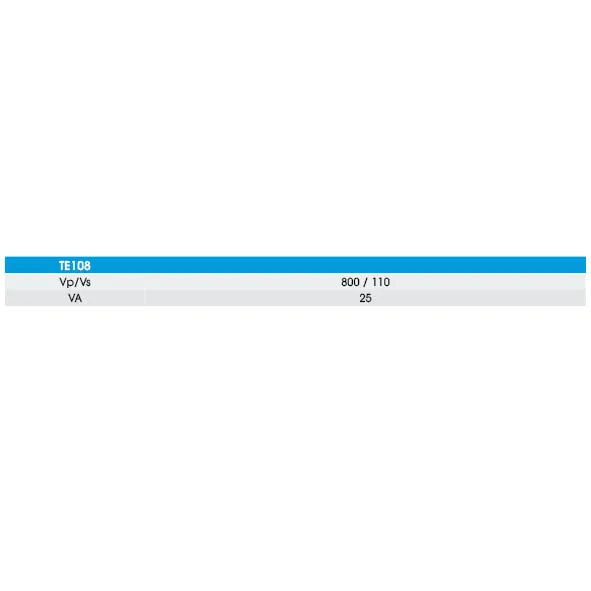

Detalles de la tabla de relaciones del producto:
