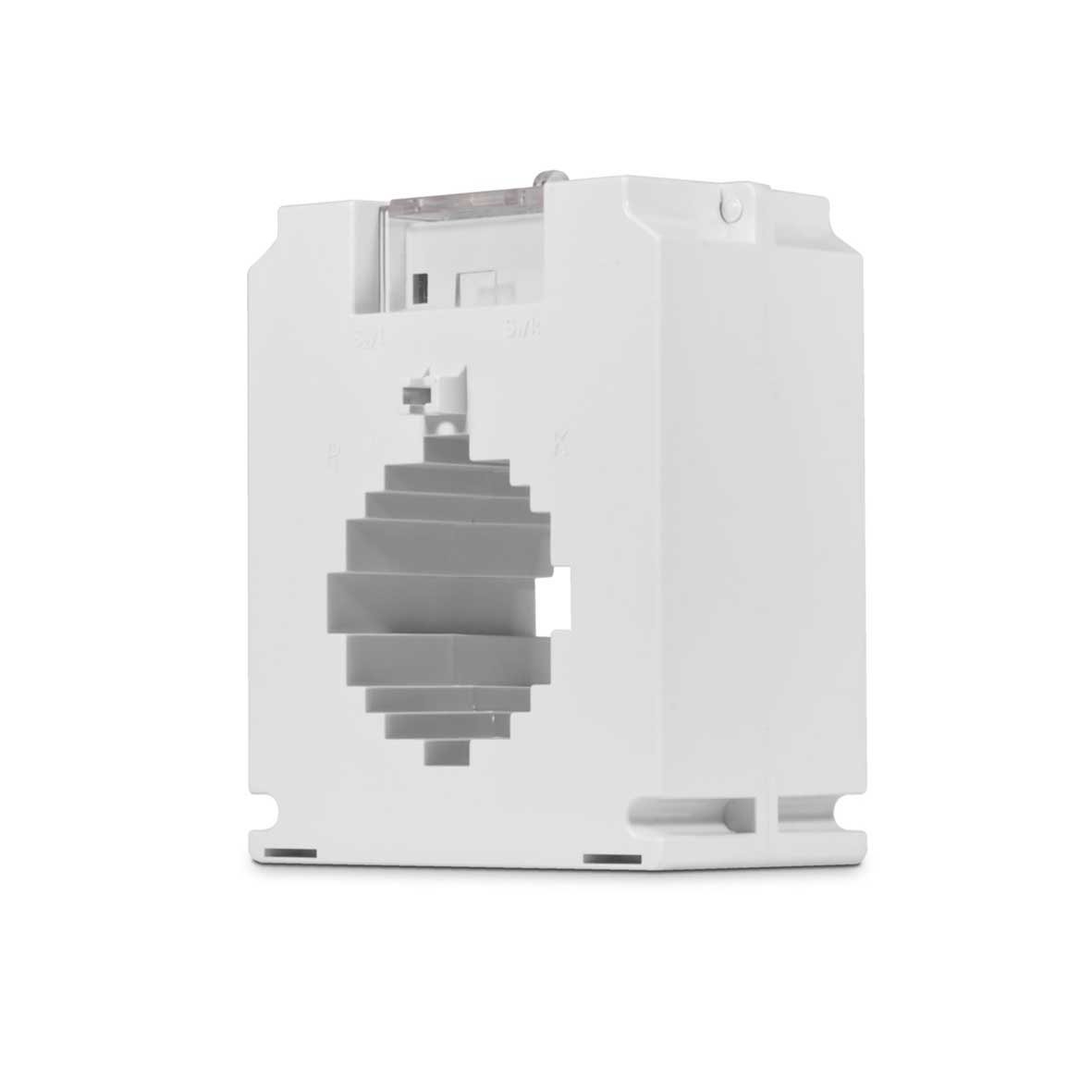

Transformadores con convertidor de medida integrado TC_

Categorías:
Transformadores TC__  con convertidor de medida integrado, con primario pasante, bien para cable o bien para pletina. Su envolvente es de plástico. Los transformadores TC__ tienen una relación de transformación para primario desde 50A hasta 2500A y secundario en 1A. Salida 0-20mA.

Conexiones

Dimensiones

Modelo/ Barra/ Cable
TC40 / 40×10 / Ø32
TC60 / 60×10 / Ø51
TC80 / 80×30 / Ø65

Margen de funcionamiento: 10-120%
Impedancia máxima de carga:600Ω
Frecuencia: 50-60Hz
Tiempo de respuesta: <200ms

Detalles de la tabla de relaciones del producto:
