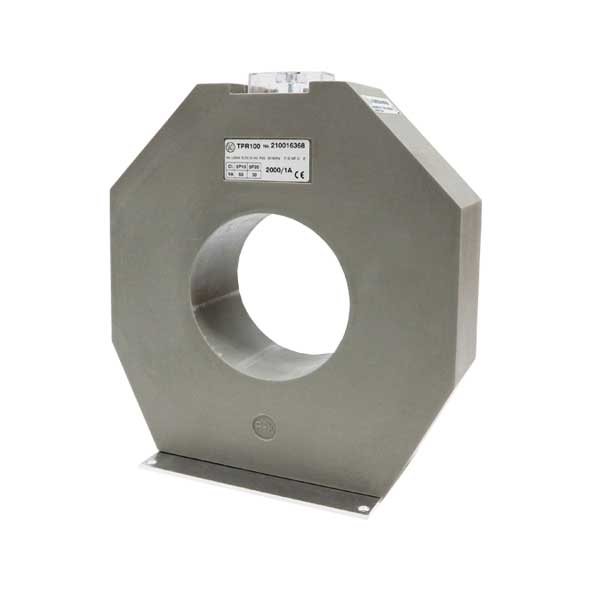

Transformadores de protección TPR__

Descripción: El transformador de corriente TPR__ para instrumentación de protección. Es un transformador para primario pasante, generalmente para cable, aunque se pueden fabricar también para pletina (consultar dimensiones). Está encapsulado en resina.

Conexiones

Dimensiones

El transformador de protección TPR__ tiene diferentes relaciones de transformación, para primarios desde 100 A hasta 5000 A y secundario de 5A. Las clases de precisión pueden ser 5P10 ó 5P20 de acuerdo con la norma IEC 61869-2.

Modelo/ / Cable
TPR60 / Ø60
TPR80 / Ø80
TPR100 / Ø100
TPR125 / Ø125

  • Instrumentación de protección
  • Primario pasante
  • Generalmente utilizados para cable
  • Encapsulados en resina

Normas

  • IEC 185
  • UNE EN 61869 (IEC 61869)
  • VDE 0414
  • IEC 801/1-3.4
  • DIN 57414
  • BS 3938
  • EN 50081
  • EN 50082
  • IEC 1010

Datos técnicos general

  • Factor de seguridad: Fs < 5
  • Tensión de servicio (máxima): 720 V
  • Tensión de ensayo: 3 kV CA (1min)
  • Frecuencia: 50-60 hz
  • Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario
  • Intensidad dinámica nominal: IDyn = 2,5 x Ith
  • Sobrecarga continua: ID = 1,2 x IN
  • Temperatura de funcionamiento: -10 … 50 ºC
  • Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
  • Intensidad secundaria nominal: /5 ó /1A
  • Clase de aislamiento: Clase E // Clase B (130 ºC) disponible

Detalles de la tabla de relaciones del producto:
