Transformadores de núcleo abierto TA_P

Descripción: El transformador de corriente TA_P es de núcleo abierto para instrumentación de medida. Es un transformador para primario pasante, para cable o pletina de diferentes dimensiones. Su envolvente es de plástico y su principal ventaja es la facilidad de instalación por la posibilidad de abrir el núcleo.

Conexiones

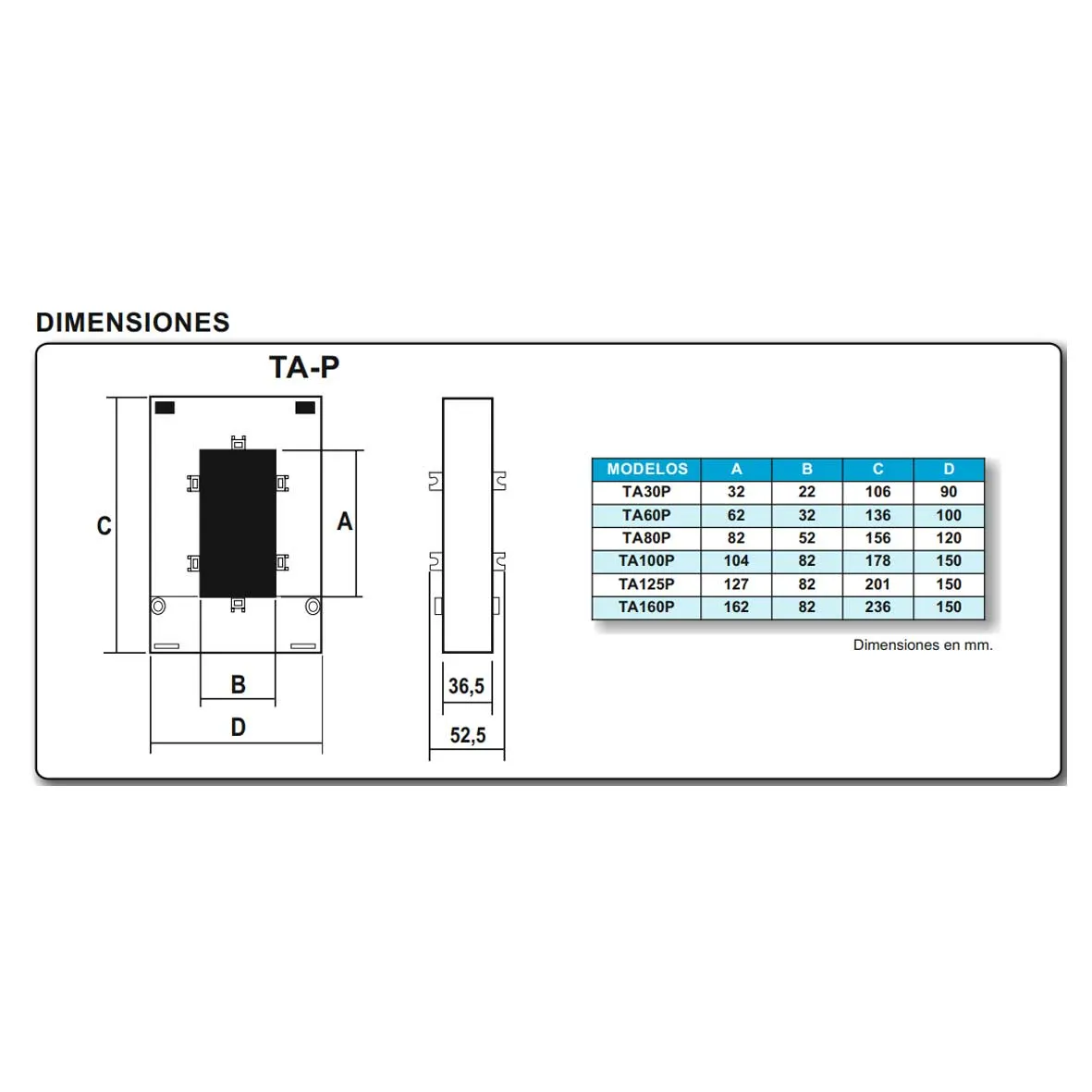

Dimensiones

El transformador TA__P tiene una relación de transformación para primarios desde 100 A hasta 5000 A y secundario 1A ó 5A. La clase de precisión puede ser 0,5, 1 y 3 de acuerdo a la norma IEC 618.

Este modelo puede realizarse con relleno de resina: TA_PR.

Modelo/ Barra/ Cable

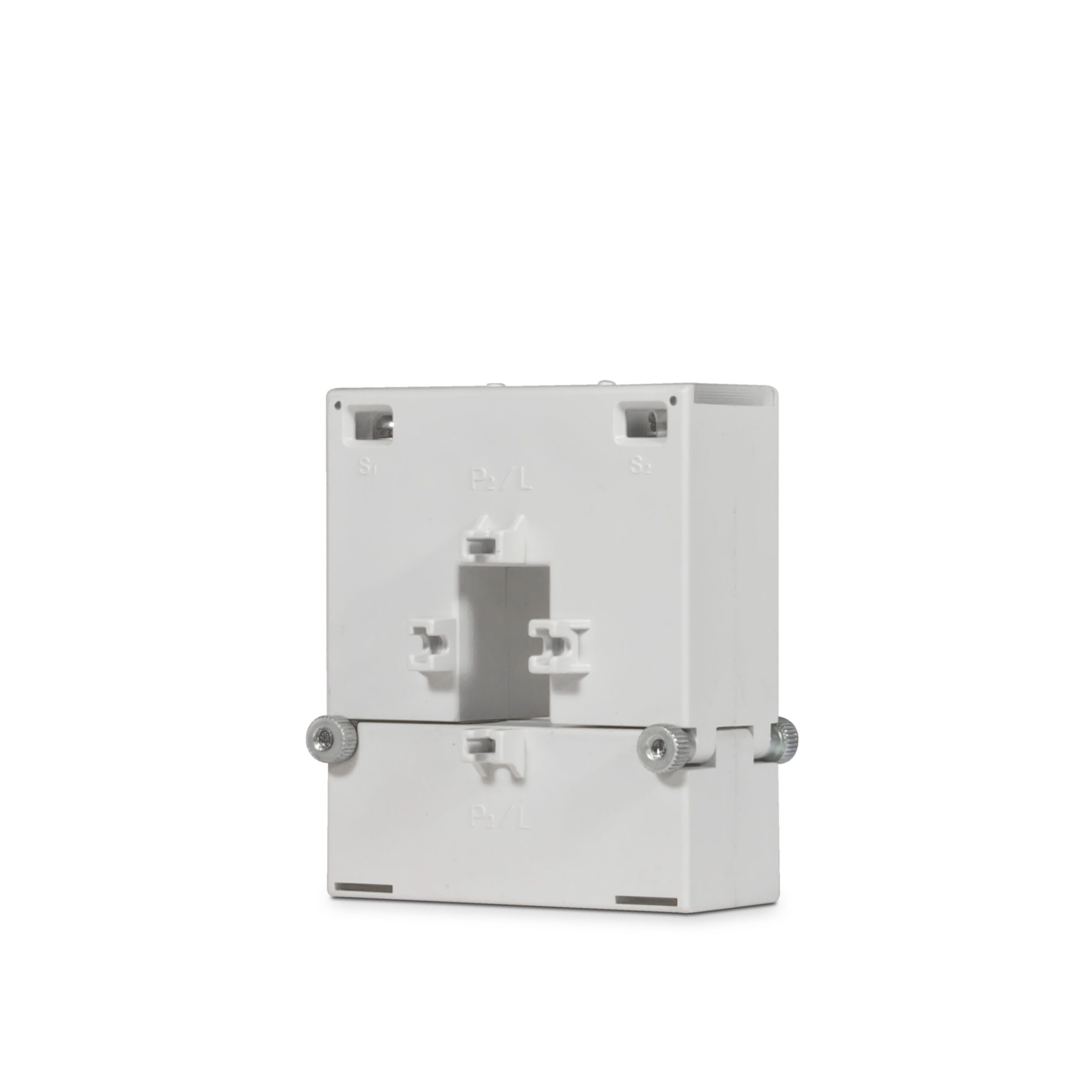

TA30P / 30×20 / Ø20
TA60P / 60×30 / Ø30

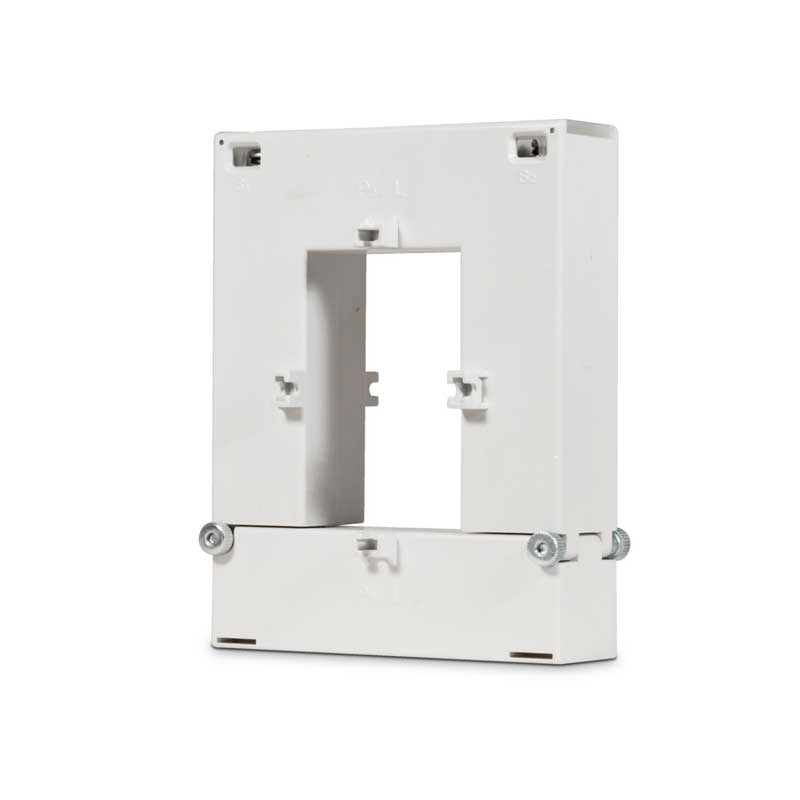

TA80P / 80×50 / Ø50

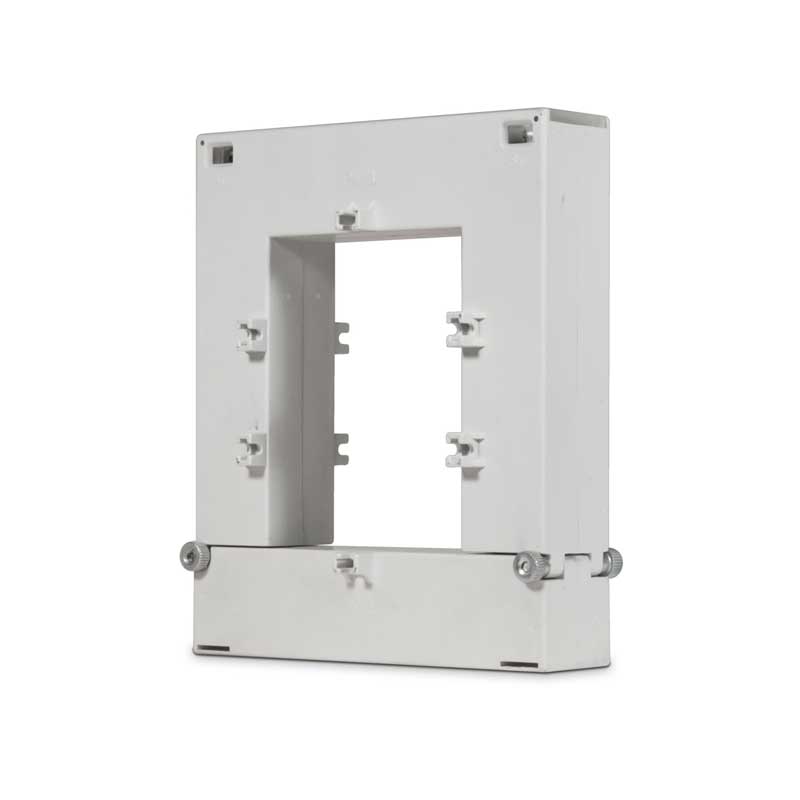

TA100P / 100×80 / Ø80
TA125P / 125×80 / Ø80
TA160P / 160×80 / Ø80

  • Primario pasante
  • Núcleo abierto
  • Para cable o pletina
  • Envolvente de plástico
  • Fácil instalación por la posibilidad de abrir el núcleo

Normas

  • IEC 185
  • UNE EN 61869 (IEC 61869)
  • VDE 0414
  • IEC 801/1-3.4
  • DIN 57414
  • BS 3938
  • EN 50081
  • EN 50082
  • IEC 1010

Datos técnicos general

  • Factor de seguridad: Fs < 5
  • Tensión de servicio (máxima): 720 V
  • Tensión de ensayo: 3 kV CA (1min)
  • Frecuencia: 50-60 hz
  • Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario
  • Intensidad dinámica nominal: IDyn = 2,5 x Ith
  • Sobrecarga continua: ID = 1,2 x IN
  • Temperatura de funcionamiento: -10 … 50 ºC
  • Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
  • Intensidad secundaria nominal: /5 ó /1A
  • Clase de aislamiento: Clase E // Clase B (130 ºC) disponible

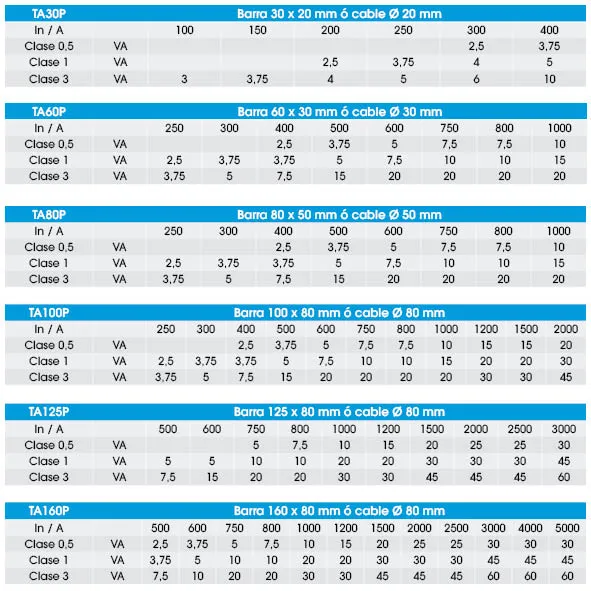

Detalles de la tabla de relaciones del producto:
