Transformadores de medida. TU_R

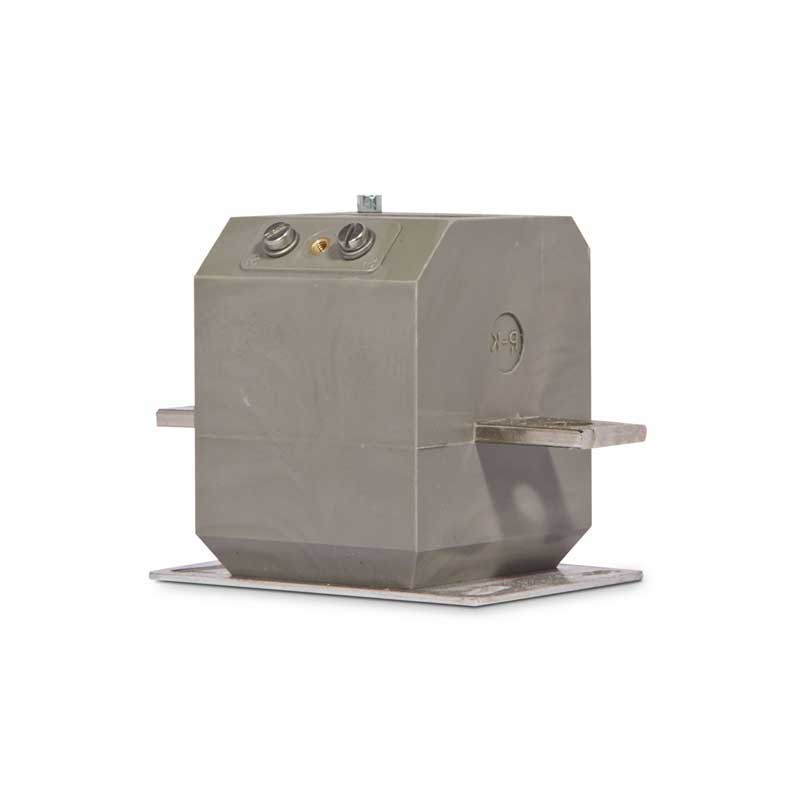

Descripción: Transformador de corriente TU3R para primario bobinado. En ambos casos la envolvente es de resina lo que le dota de una mayor robustez y posibilidad de instalación en ambientes adversos.

Conexiones

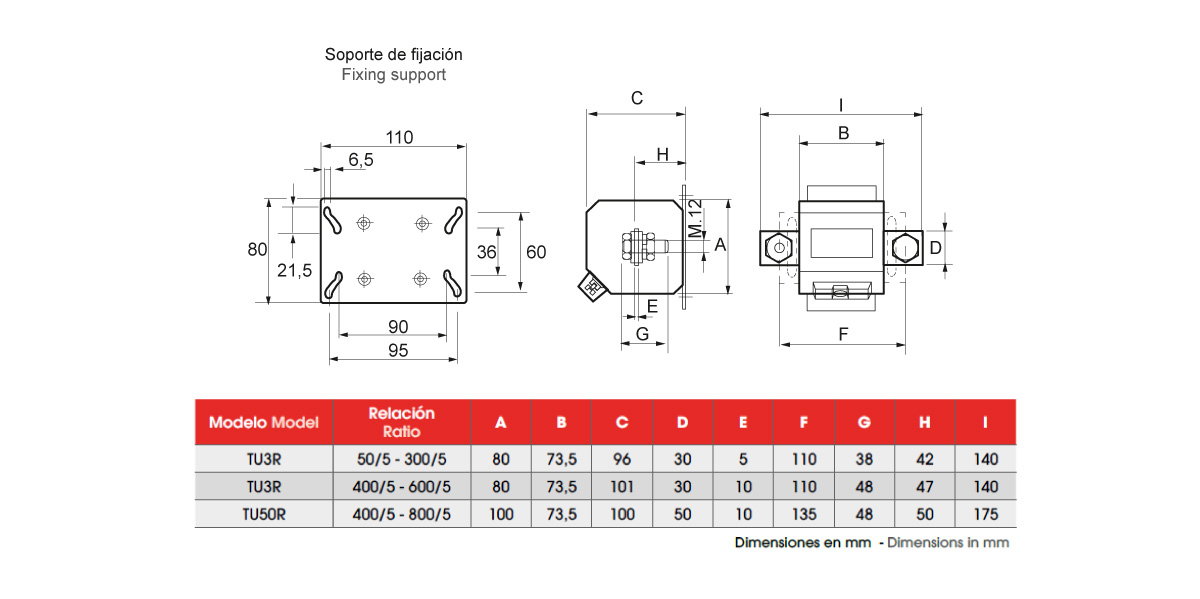

Dimensiones

Los transformadores TU_R tiene diferentes relaciones de transformación, para primarios desde 50A hasta 2000A y secundario en 1 A y 5A. La clase de precisión es de 0,5s de acuerdo a la norma IEC 61869-2.

Modelos
TU3R
TU50R
TU3R (0,5s)
TUP20R (0,5s)



  • Primario pasante
  • Primario bobinado
  • Para pletinas
  • Envolvente de resina
  • Normas
    • IEC 185
    • UNE EN 61869 (IEC 61869)
    • VDE 0414
    • IEC 801/1-3.4
    • DIN 57414
    • BS 3938
    • EN 50081
    • EN 50082
    • IEC 1010

    Datos técnicos general

    • Factor de seguridad: Fs < 5
    • Tensión de servicio (máxima): 720 V
    • Tensión de ensayo: 3 kV CA (1min)
    • Frecuencia: 50-60 hz
    • Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario // Ith = 60 In para primario bobinado.
    • Intensidad dinámica nominal: IDyn = 2,5 x Ith
    • Sobrecarga continua: ID = 1,2 x IN
    • Temperatura de funcionamiento: -10 … 50 ºC
    • Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
    • Intensidad secundaria nominal: /5 ó /1A
    • Clase de aislamiento: Clase E // Clase B (130 ºC) disponible

Detalles de la tabla de relaciones del producto:





Solicitar información
