Mini Transformadores de núcleo abierto TA_P

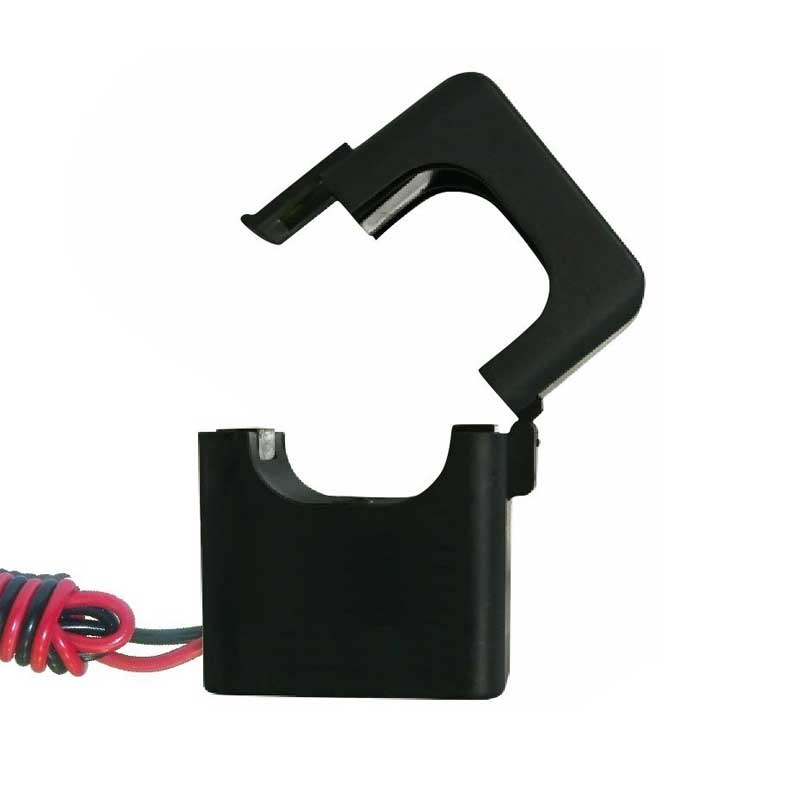

Descripción: El mini transformador TA__P de núcleo abierto para instrumentación de medida. Es un transformador para primario pasante, para cable de diferentes dimensiones. Su envolvente es de plástico y su principal ventaja es la facilidad de instalación por la posibilidad de abrir el núcleo que se cierra con un clip. El mini transformador, tiene también el cable de secundario incluido para mayor facilidad de instalación.

Conexiones

Dimensiones

Modelo/ Barra/ Cable
TA10P / — / Ø10
TA16P / — / Ø16
TA24P / — / Ø24
TA36P / — / Ø36
TA50P / — / Ø52



  • Primario pasante
  • Núcleo abierto
  • Para cable
  • Envolvente de plástico
  • Fácil instalación por la posibilidad de abrir el núcleo
  • Cable de secundario incluido para mayor facilidad de instalación

Datos de seguridad

  • Sobrecarga continua: 1,5 x In
  • I. térmica nominal de cortocircuito: 60 x In
  • I. dinámica nominal: 2,5 x Ith
  • Tensión de servicio (máxima): 720 VCA
  • Tensión de ensayo: 3 kV, 1 min
  • Frecuencia: 50 – 60 Hz

Información adicional

  • Norma: EN 61869-2
  • Temperatura de trabajo: -15ºC a +45ºC
  • Temperatura de almacenamiento: -25ºC a +75ºC
  • I. secundaria nominal: /5A ó /1A
  • Longitud del cable: 1m

Normas

  • IEC 60185
  • UNE EN 618691 (IEC 618691)
  • UNE EN 618692 (IEC 618692)
  • VDE 0414
  • IEC60801-3.4
  • DIN 57414
  • BS 3938
  • EN 50081
  • EN 50082
  • IEC61010
  • UL94-V0

Datos técnicos general

  • Factor de seguridad: Fs < 5
  • Tensión de servicio (máxima): 720 V
  • Tensión de ensayo: 3 kV CA (1min)
  • Frecuencia: 50-60 hz
  • Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario
  • Intensidad dinámica nominal: IDyn = 2,5 x Ith
  • Sobrecarga continua: ID = 1,2 x IN
  • Temperatura de funcionamiento: -10 … 50 ºC
  • Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
  • Intensidad secundaria nominal: /5 ó /1ª
  • Clase de aislamiento: Clase E / Clase B (130 ºC) disponible

Detalles de la tabla de relaciones del producto:
