Transformadores de medida TUP_R

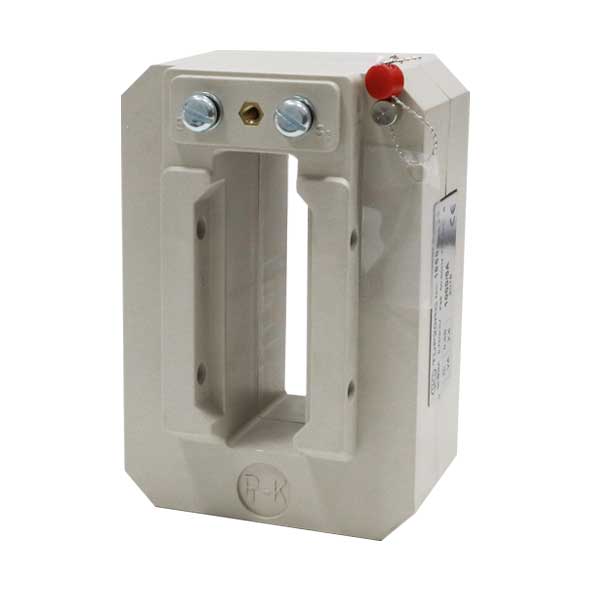

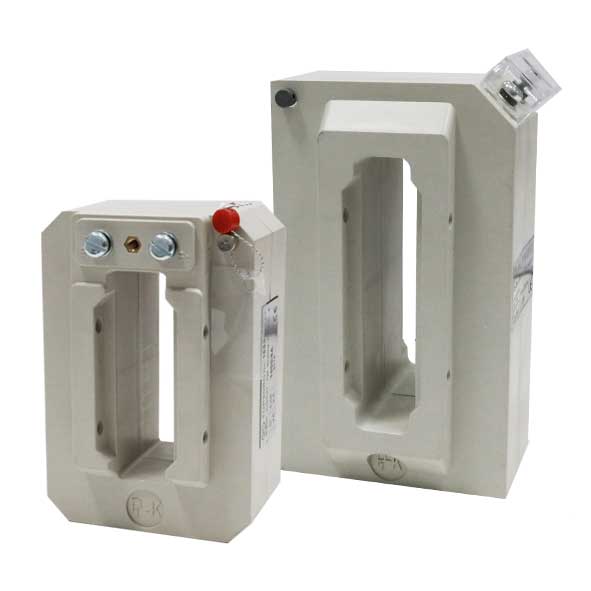

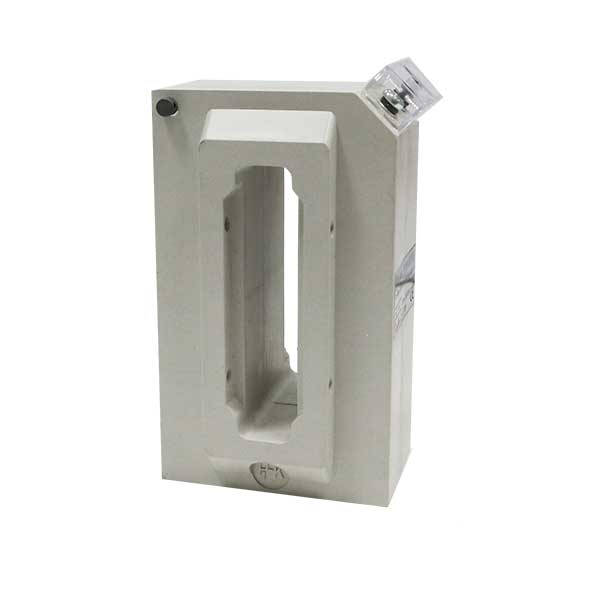

Descripción: El transformador de corriente TUP__R para instrumentación de medida. Es un transformador para primario pasante, generalmente para pletinas. Su envolvente es de resina lo que le dota de una mayor robustez y posibilidad de instalación en ambientes adversos.

Conexiones

Dimensiones

El transformador TUP__R tiene diferentes relaciones de transformación, para primarios desde 500 A hasta 5000 A y secundario en 1 A y 5 A. Las clases de precisión pueden ser 0,5 ó 1 de acuerdo a la norma IEC 61869-2.

Modelo/ Barra/ Cable
TUP20RC / 80×20 / Ø20
TUP20R / 100×20 / Ø20
TUP60R / 100×60 / Ø60
TUP95R / 100×95 / Ø95

  • Primario pasante
  • Para pletinas
  • Envolvente de resina
  • Mayor robustez
  • Posibilidad de instalación en ambientes adversos

Normas

  • IEC 185
  • UNE EN 61869 (IEC 61869)
  • VDE 0414
  • IEC 801/1-3.4
  • DIN 57414
  • BS 3938
  • EN 50081
  • EN 50082
  • IEC 1010

Datos técnicos general

  • Factor de seguridad: Fs < 5
  • Tensión de servicio (máxima): 720 V
  • Tensión de ensayo: 3 kV CA (1min)
  • Frecuencia: 50-60 hz
  • Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario
  • Intensidad dinámica nominal: IDyn = 2,5 x Ith
  • Sobrecarga continua: ID = 1,2 x IN
  • Temperatura de funcionamiento: -10 … 50 ºC
  • Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
  • Intensidad secundaria nominal: /5 ó /1A
  • Clase de aislamiento: Clase E // Clase B (130 ºC) disponible

Detalles de la tabla de relaciones del producto:
