Transformadores de medida. Perfil estrecho – Barra horizontal TU_R_

Descripción: El transformador de corriente TU__R para instrumentación de medida. Es un transformador para primario de pletina pasante. Su envolvente es de resina, lo que le confiere una especial robustez. Cuentan con perfil estrecho lo que permite una mejor adaptación en el cuadro por sus reducidas dimensiones. La colocación de la pletina se pueden hacer en horizontal debido a la posición de las bornas del secundario.

Conexiones

Dimensiones

El transformador TU__R tiene diferentes relaciones de transformación, para primarios desde 400 A hasta 6000 A y secundario en 1 A ó 5 A. Las clases de precisión pueden ser 0,5, 1 y 3 de acuerdo a la norma IEC 61869-2.

Modelo/ Barra/ Cable

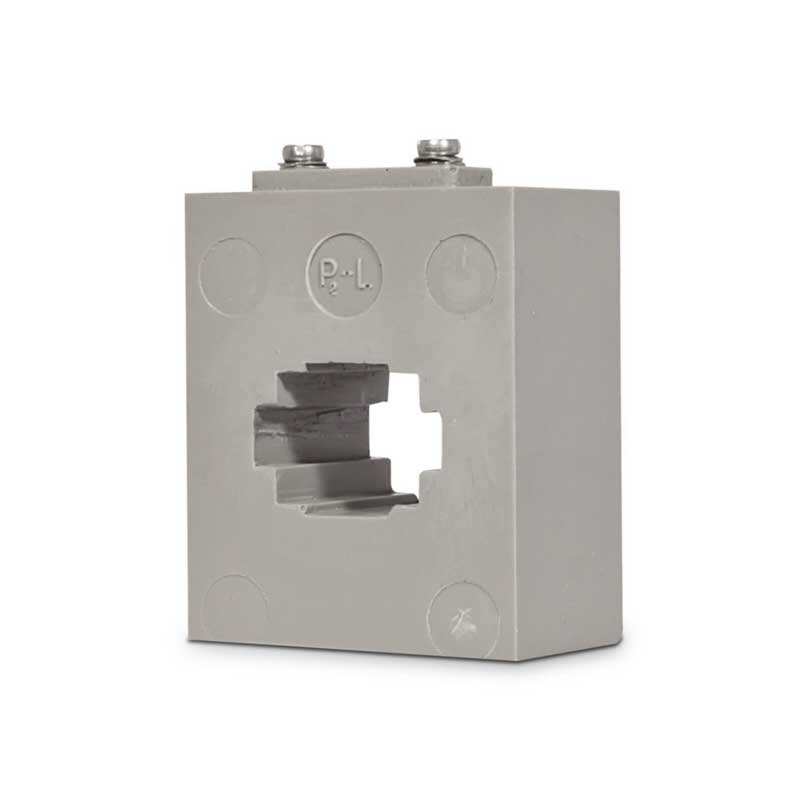

TU40RS / 40×10 / Ø25
TU40RSD / 37×18 / Ø36
TU60RS / 15×60 / Ø45

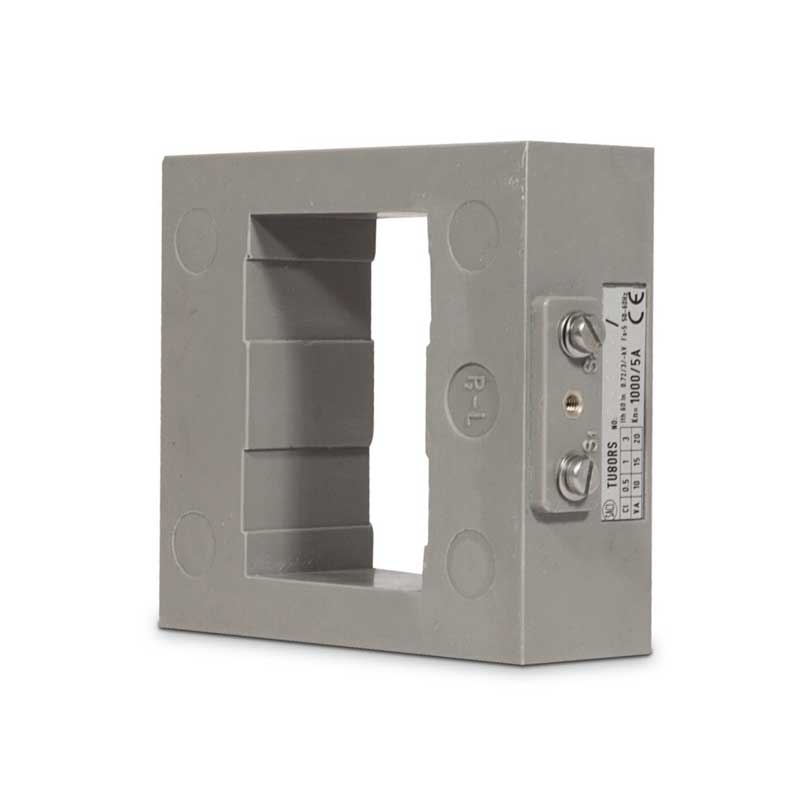

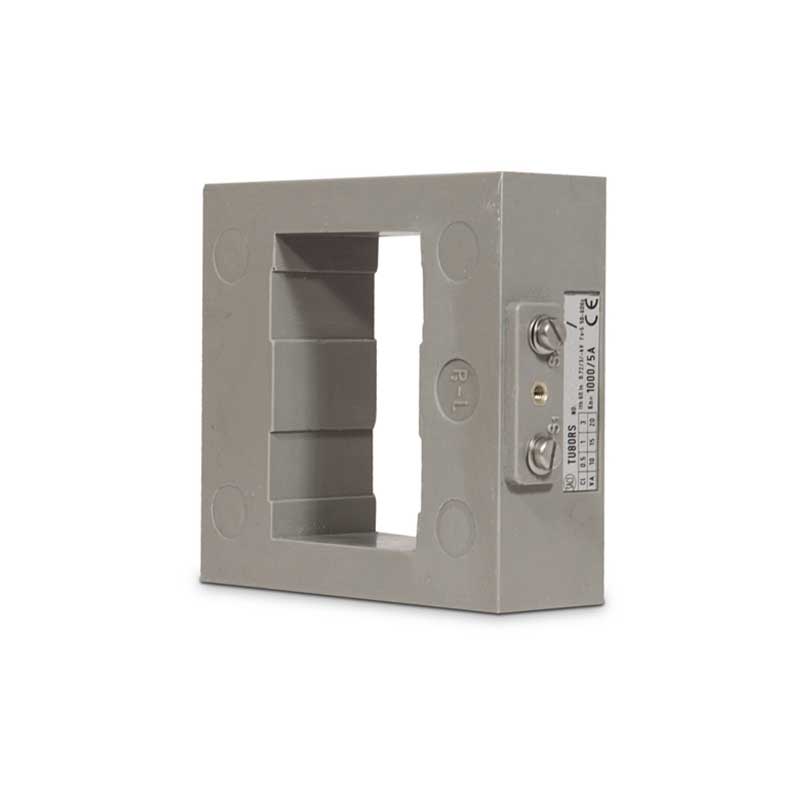

TU80RS / 50×80 / Ø50

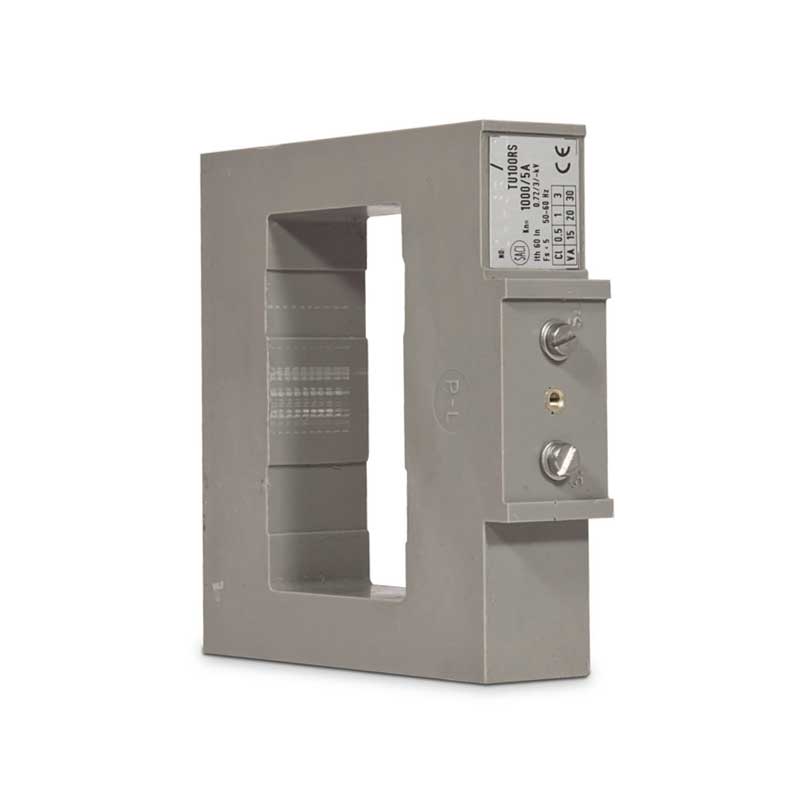

TU100RS / 60×100 / Ø60
TU100RT / 100×20/ Ø20
TU100RTC / 100×20 / Ø20

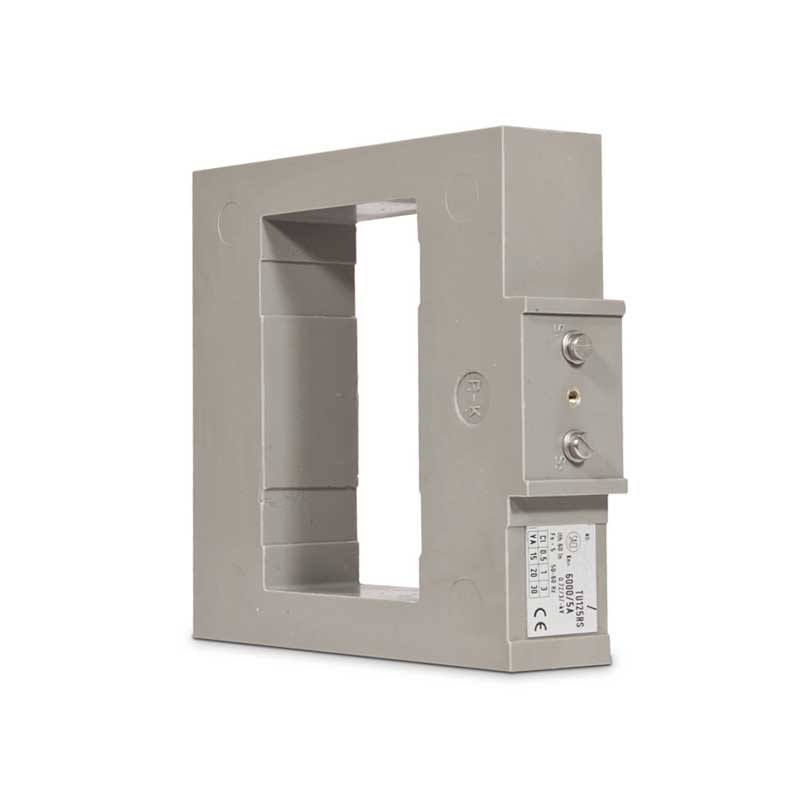

TU125RS / 80×125 / Ø80

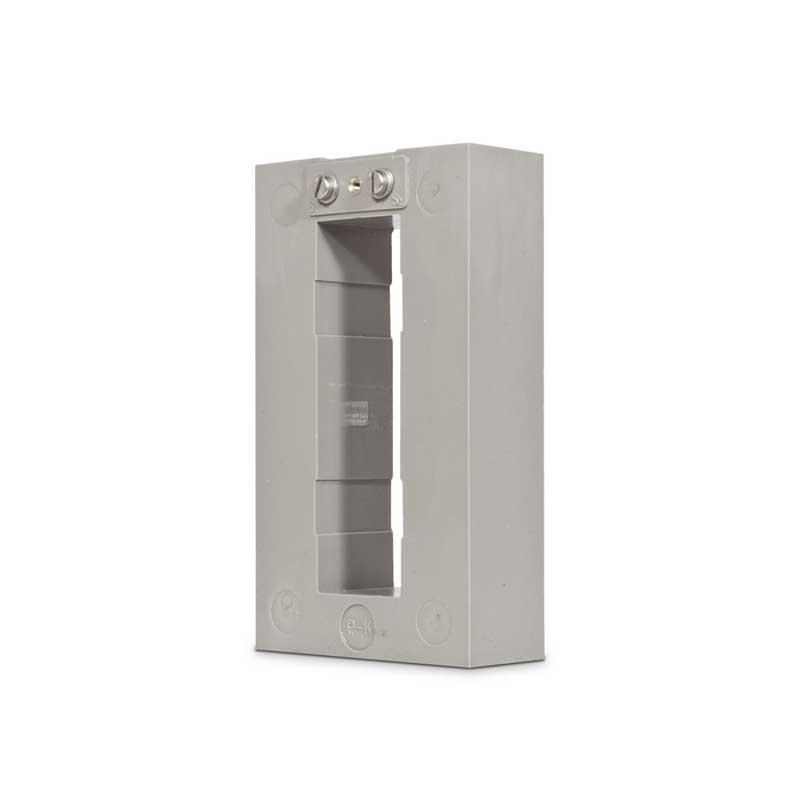

TU125RT / 125×35 / Ø35
TU125RTC / 125×35 / Ø35

  • Primario pasante
  • Para pletina
  • Envolvente de resina
  • Más robusto
  • Perfil estrecho
  • La colocación es horizontal debido a la posición de las bornas del secundario

Normas

  • IEC 185
  • UNE EN 61869 (IEC 61869)
  • VDE 0414
  • IEC 801/1-3.4
  • DIN 57414
  • BS 3938
  • EN 50081
  • EN 50082
  • IEC 1010

Datos técnicos general

  • Factor de seguridad: Fs < 5
  • Tensión de servicio (máxima): 720 V
  • Tensión de ensayo: 3 kV CA (1min)
  • Frecuencia: 50-60 hz
  • Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario
  • Intensidad dinámica nominal: IDyn = 2,5 x Ith
  • Sobrecarga continua: ID = 1,2 x IN
  • Temperatura de funcionamiento: -10 … 50 ºC
  • Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
  • Intensidad secundaria nominal: /5 ó /1A
  • Clase de aislamiento: Clase E // Clase B (130 ºC) disponible

Detalles de la tabla de relaciones del producto:



Solicitar información
