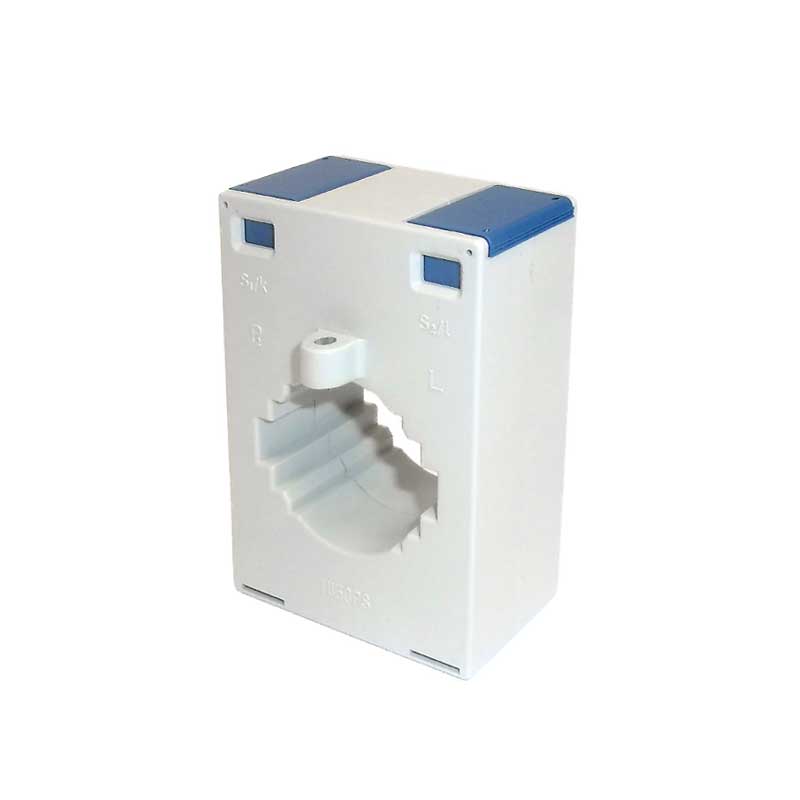

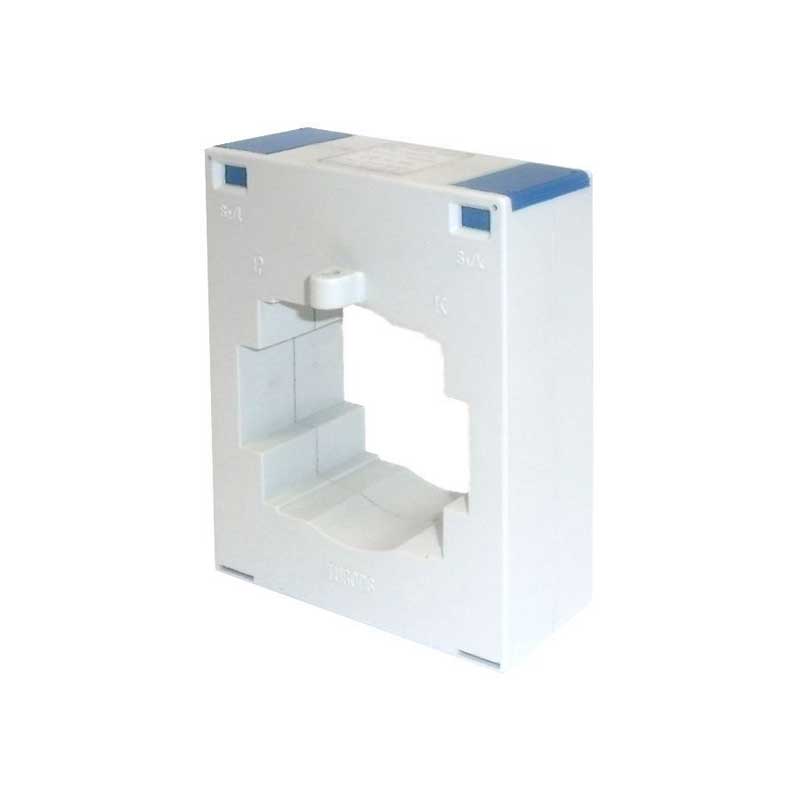

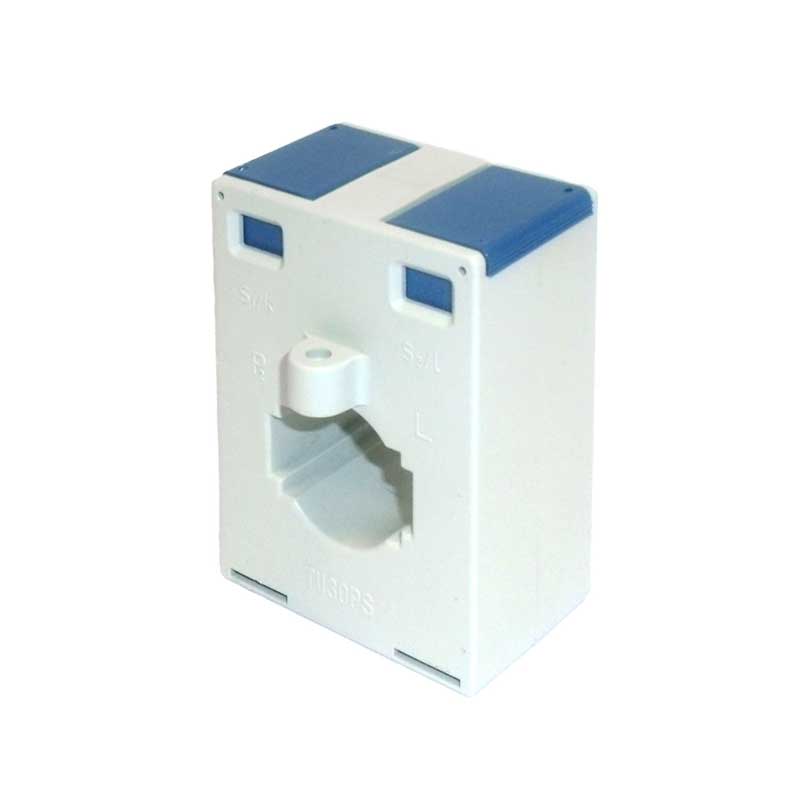

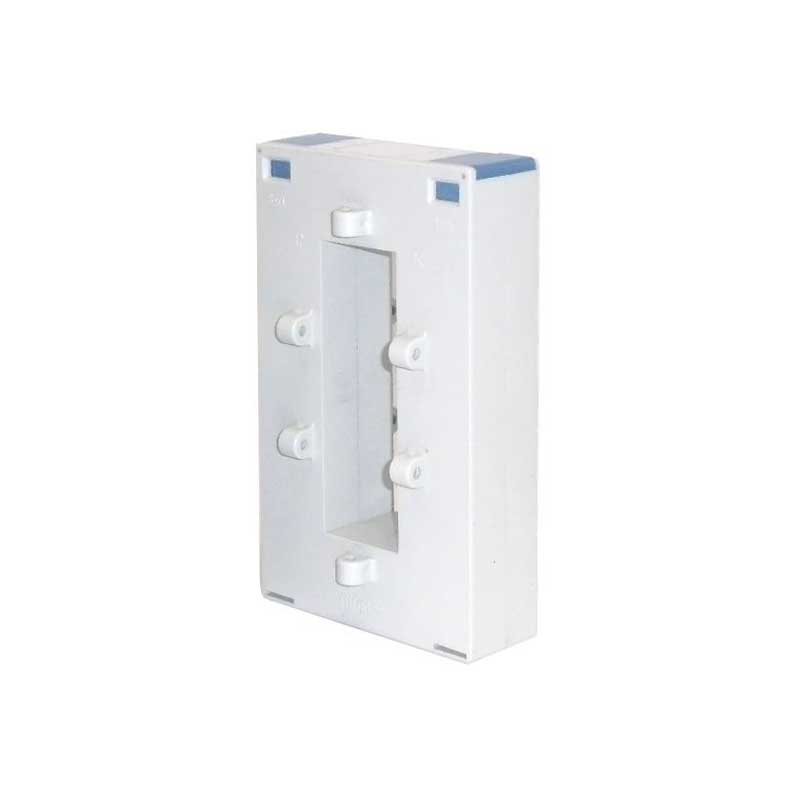

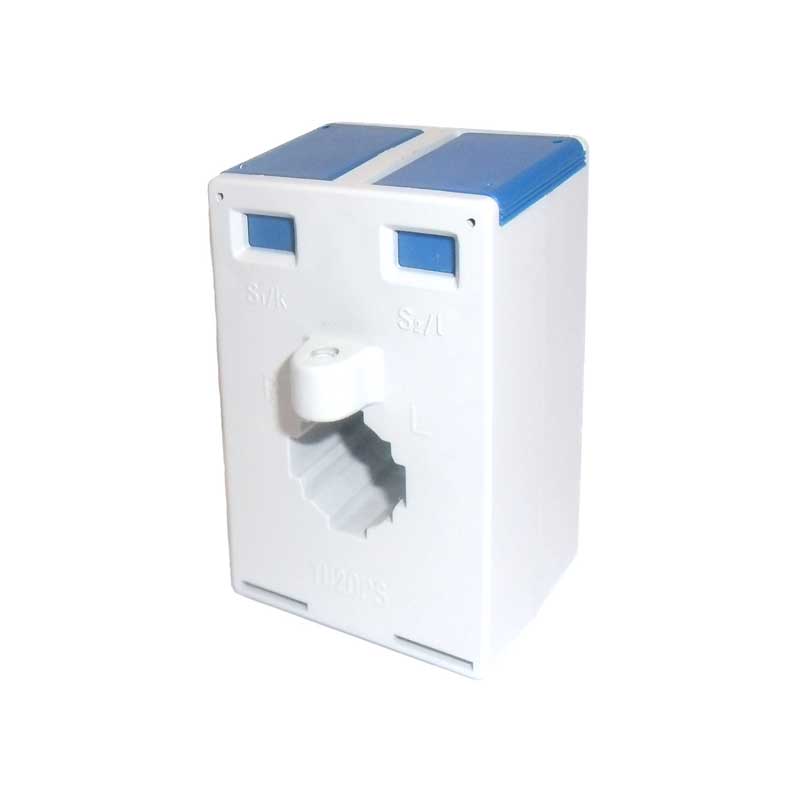

Transformadores de perfil estrecho TU_PS

El transformador de corriente TU__PS sirve para instrumentación de medida. Es un transformador para primario pasante, bien para cable o bien para pletina y con diferentes tamaños de ventana. Su envolvente es de plástico y cuentan con perfil estrecho, lo que permite una mejor adaptación en el cuadro por sus reducidas dimensiones. El transformador TU_PS tienen diferentes relaciones de transformación, desde 30A hasta 1000A. La precisión es desde 0,5 hasta 3 de acuerdo a la norma IEC 61869-2. Este transformador, también está disponible en clases especiales 0,5s; 0,2 y 0,2s.

Conexiones

Dimensiones

Modelo/ Barra/ Cable
TU20PS/ 20×6/ Ø18
TU30PS / 30×10 / Ø25
TU40PS / 40×10 / Ø30
TU50PS / 50×10 / Ø40
TU60PS / 60×10 / Ø50
TU80PS / 80×30 / Ø70
TU100PS / 100×30 / –
TU125PS / 125×50 / –

Para primario pasante
Para cable o pletina
Envolvente de plástico
Perfil estrecho

Normas

  • IEC 60185
  • UNE EN 618691 (IEC 618691)
  • UNE EN 618692 (IEC 618692)
  • VDE 0414
  • IEC60801-3.4
  • DIN 57414
  • BS 3938
  • EN 50081
  • EN 50082
  • IEC61010
  • UL94-V0

Datos técnicos general

  • Factor de seguridad: Fs < 5
  • Tensión de servicio (máxima): 720 V
  • Tensión de ensayo: 3 kV CA (1min)
  • Frecuencia: 50-60 hz
  • Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario
  • Intensidad dinámica nominal: IDyn = 2,5 x Ith
  • Sobrecarga continua: ID = 1,2 x IN
  • Temperatura de funcionamiento: -10 … 50 ºC
  • Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
  • Intensidad secundaria nominal: /5 ó /1A
  • Clase de aislamiento: Clase E // Clase B (130 ºC) disponible

Detalles de la tabla de relaciones del producto:





Solicitar información
