Transformador de medida TL_

El transformador de medida TL_ es un transformador diseñado para utilizarse con uno o varios conductores para primarios pasantes, comúnmente conocidos como pletinas. Este tipo de transformador de corriente se encuentra dentro de una carcasa de plástico resistente que le proporciona la protección necesaria. Está indicado para aplicaciones donde las intensidades de corriente en el primario son elevadas. De este modo, es ideal para sistemas de distribución de energía o en aplicaciones industriales en las que hay altos niveles de corriente.

Conexiones

Dimensiones

Los transformadores de medida TL_ tienen una relación de transformación para primario desde 750 A hasta 5000 A y secundario en 1 A o 5 A. La precisión puede ser 0,5, 1 y 3 de acuerdo con la norma IEC 61869-2.

Modelo/ Barra/ Cable

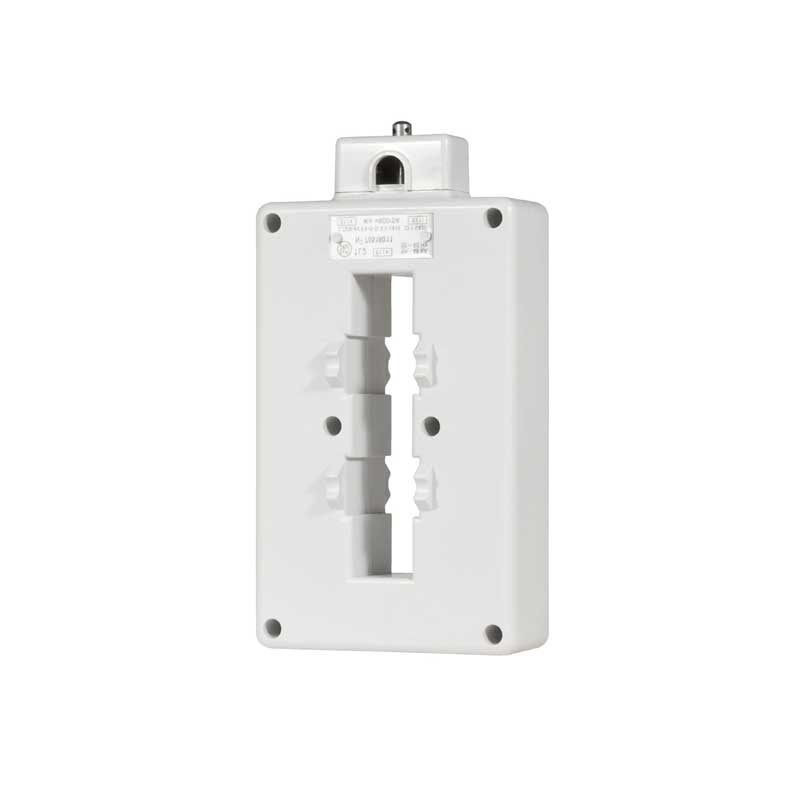

TL2 / 100×20 / Ø20

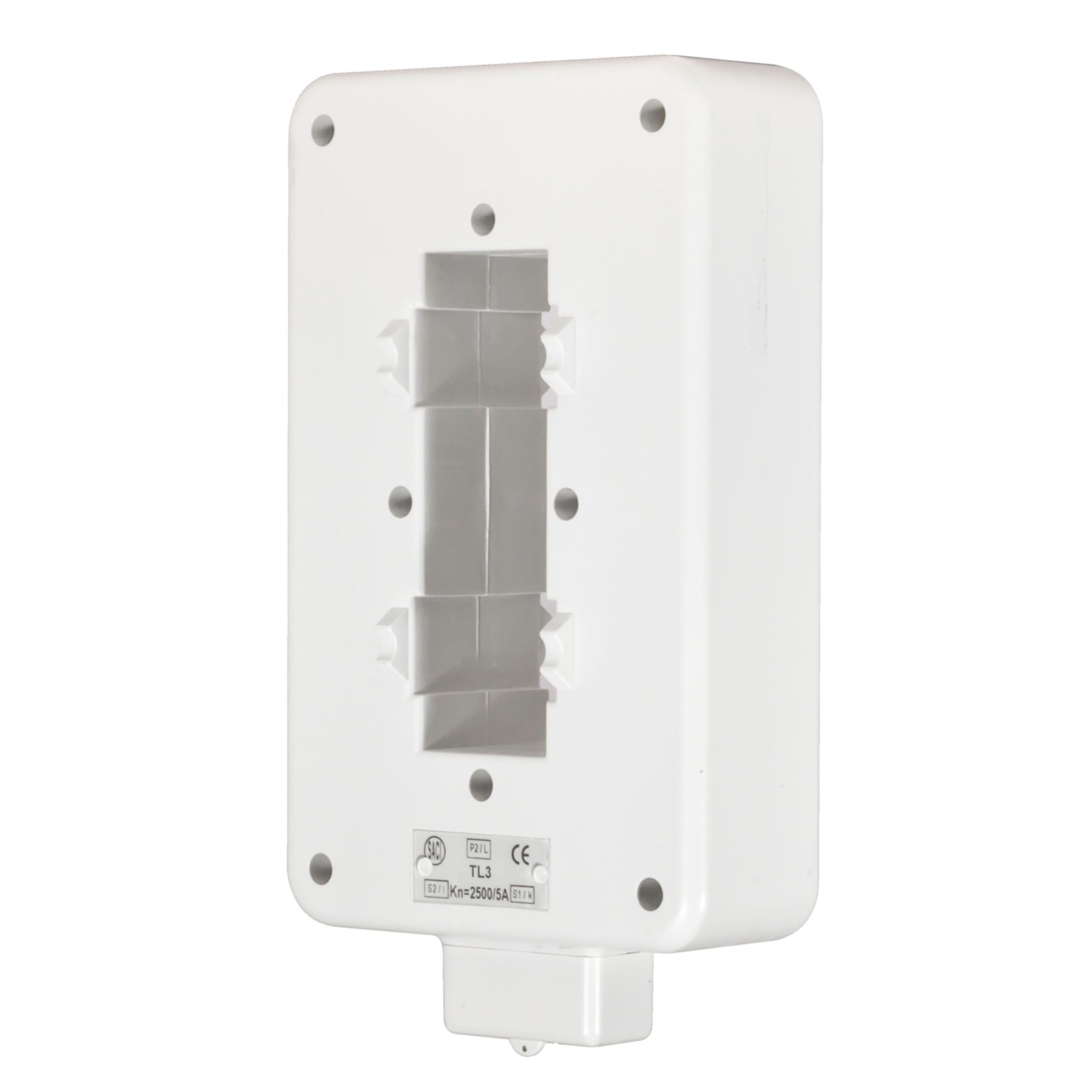

TL3 / 100×30 / Ø30

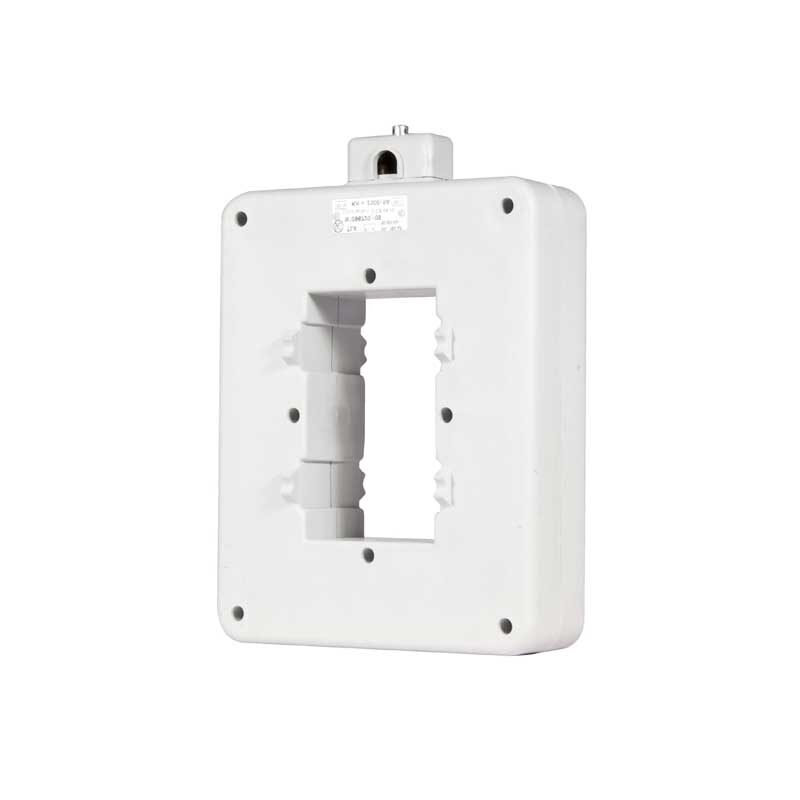

TL4 / 100×60 / Ø60

Datos técnicos generales

  • Factor de seguridad: Fs < 5
  • Tensión de servicio (máxima): 720 V
  • Tensión de ensayo: 3 kV CA (1min)
  • Frecuencia: 50-60 hz
  • Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario
  • Intensidad dinámica nominal: IDyn = 2,5 x Ith
  • Sobrecarga continua: ID = 1,2 x IN
  • Temperatura de funcionamiento: -10 … 50 ºC
  • Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
  • Intensidad secundaria nominal: /5 ó /1A
  • Clase de aislamiento: Clase E // Clase B (130 ºC) disponible

Normas

  • IEC 60185
  • UNE EN 618691 (IEC 618691)
  • UNE EN 618692 (IEC 618692)
  • VDE 0414
  • IEC60801-3.4
  • DIN 57414
  • BS 3938
  • EN 50081
  • EN 50082
  • IEC61010
  • UL94-V0

Detalles de la tabla de relaciones del producto:
