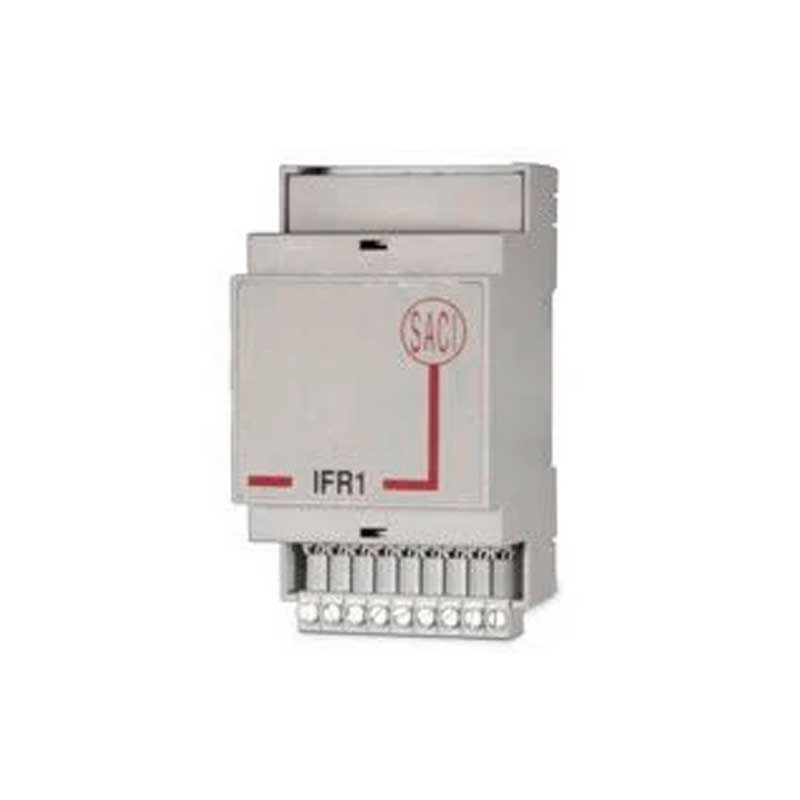

Conversores IFR

Descripción: Los equipos IFR convierten los niveles de la norma RS232 a los niveles correspondientes de la norma RS485. Los convertidores IFR permiten la conexión de un PC equipado con RS232, con un bus RS485. La activación de los drivers RS485 puede reallizarse con RTS, RTS negada o, de forma automática, si se ha seleccionado esta opción con puentes internos. En la opción automática, los datos de la línea RS232 activan los drivers. Cuando finaliza la transferencia de datos, los conversores IFR vuelven al modo de recepción.

Conexiones

Dimensiones

-Montaje en carril DIN
-Conexiones: 2 ó 4 hilos
-Aislamiento óptico entre puertos serie RS 232 y RS 485
-Hasta puertos serie RS485

IFR1
2 hilos
1 puerto serie RS232
1 puerto serie RS485

IFRA3 / IFRA
2 ó 4 hilos
Aislado ópticamente
1 puerto serie RS232
1 puerto serie RS485

IFR4
2 ó 4 hilos
Aislado ópticamente
1 puerto serie RS232
4 puertos serie RS485

ENTRADA
Número de entradas: 1
Tipo de entrada: RS 232 (ED, TD, RTS, CTS)

SALIDA
Número de salidas
IFR1, IFRA, IFRA3: 1
IFR4: 4
Tipo de salida RS 485
Velocidad de transmisión: 300 – 76.800 baudios

TENSIÓN AUXILIAR
Aux. V AC: 110 o 220V
Aux. V DC: 12, 24 o 48 V
Consumo propio
IFR1: 3 VA
IFRA, IFR4: 6 VA
IFRA 3 W
