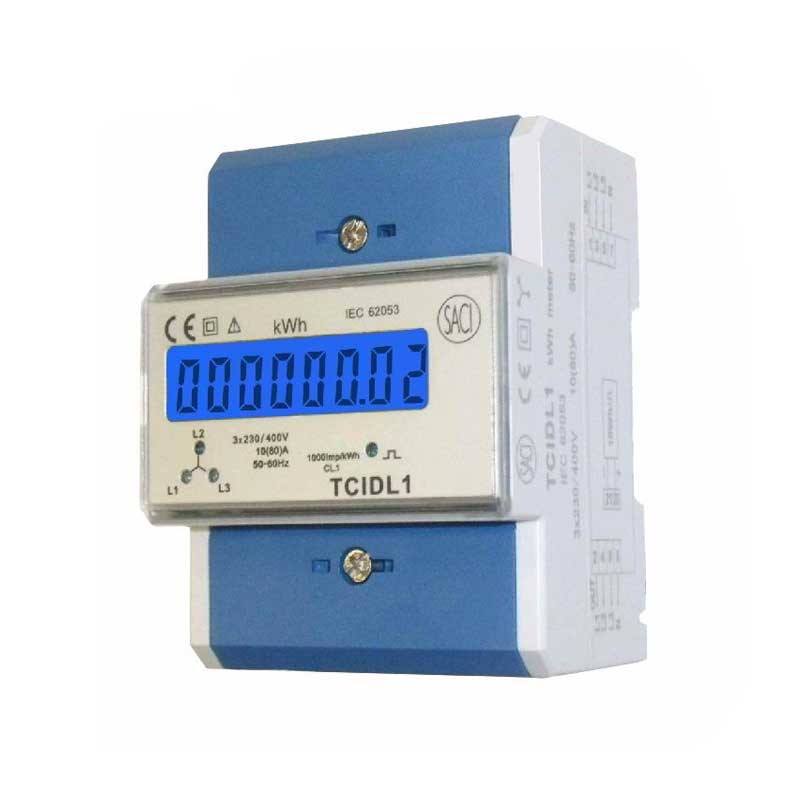

Contador de energía TCIDL1
Categorías: Contadores de Energía
- Software
Descripción: El contador de energía TCIDL1 es trifásico desequilibrado de 3 ó 4 hilos. Es de medida directa hasta 80 A. Cuenta con un indicador LED de consumo de energía y otro de comprobación de corriente. Además tiene un contador electrónico de 8 dígitos. La salida de impulsos es SO (DIN 43864). Y tiene un tamaño de 4 módulos en carril DIN.
- Trifásico desequilibrado 3 ó 4 hilos
- Precisión Cl. 1 (EN62053)
- Medida directa hasta 80 A
- Indicador LED de consumo de energía
- LED de comprobación de 8 dígitos
- Salida de impulsos: SO (DIN 43864)
- 4 módulos DIN
ENTRADA DE TENSIÓN
- Tensión nominal (Un): 3 x 230 (400) V CA
- Consumo propio: < 8 VA, 2 W
- Margen de medida: ± 15% Un
- Frecuencia: 50 – 60 Hz
ENTRADA DE CORRIENTE
- Intensidad IB (IMAX): 10 (80) A
- Consumo propio: < 3 VA
- Margen de medida: 0 – 100% IMAX
- Intensidad de arranque (In): < 0,4% IB
SALIDA DE IMPULSOS (OPTOACOPLADOR)
- Número de salidas: 1
- Peso de impulso: 100 impulsos / kWh
- Tipo SO (DIN 43864): Optoacoplador
- Aislamiento: 3 kV, 1 min
- Intensidad máxima: < 20 mA
- Tensión: < 24 V CC
- Duración del impulso: > 50 ms
Modelo único
