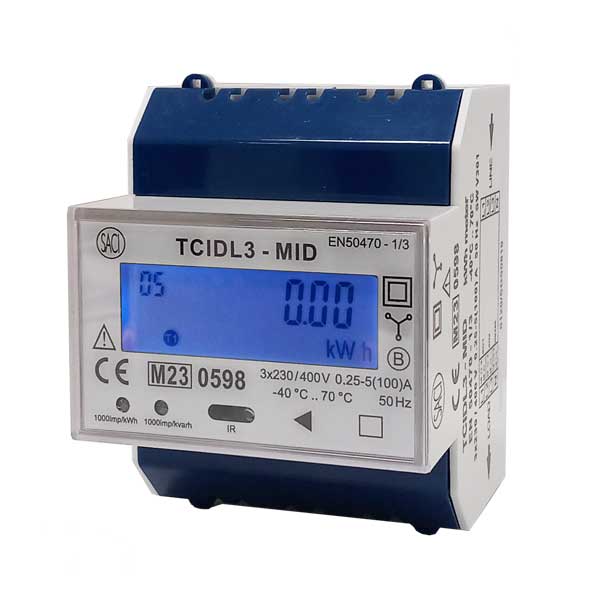

Contador TCIDL3-MID
Categorías: Analizadores de Red, Contadores de Energía
- Instrucciones de uso
- Software
- Certificado
El contador TCIDL3-MID es, a su vez, analizador, midiendo los diversos parámetros de un sistema trifásico. Los valores medidos se pueden ver en display o ser transmitidos a través de los puertos de comunicación.
Cuenta con comunicación IR y RS485 con protocolo MODBUS. Mide energía activa positiva y negativa y energía reactiva en 4 cuadrantes y dispone de discriminación horaria de 4 periodos tarifarios.
- Tensión nominal – 3 x 230 / 400 V C.A.
- Frecuencia – 50Hz
- Consumo propio – < 10 VA; < 1 W
- Intensidad de arranque – 20 mA
- Intensidad Nominal – 0,25 – 5(100)A
- Consumo (intensidad) – 0,05VA (5A)
- Salida de impulsos – 12 – 27V <27mA
- Comunicación – IR / RS485
- Tarifas – 4
Energía activa positiva y negativa – 4 cuadrantes
Energía reactiva – 4 cuadrantes
TCIDL3-MID
2 Salidas de impulsos
TCIDL3i-MID
1 Entrada digital
1 Salida de impulsos
