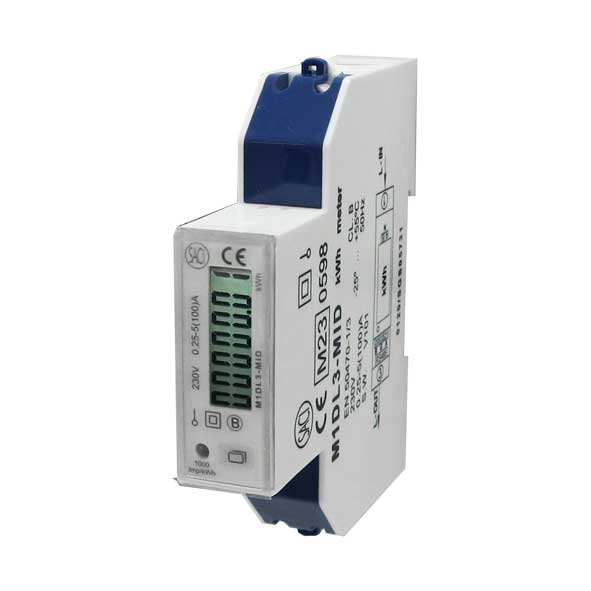

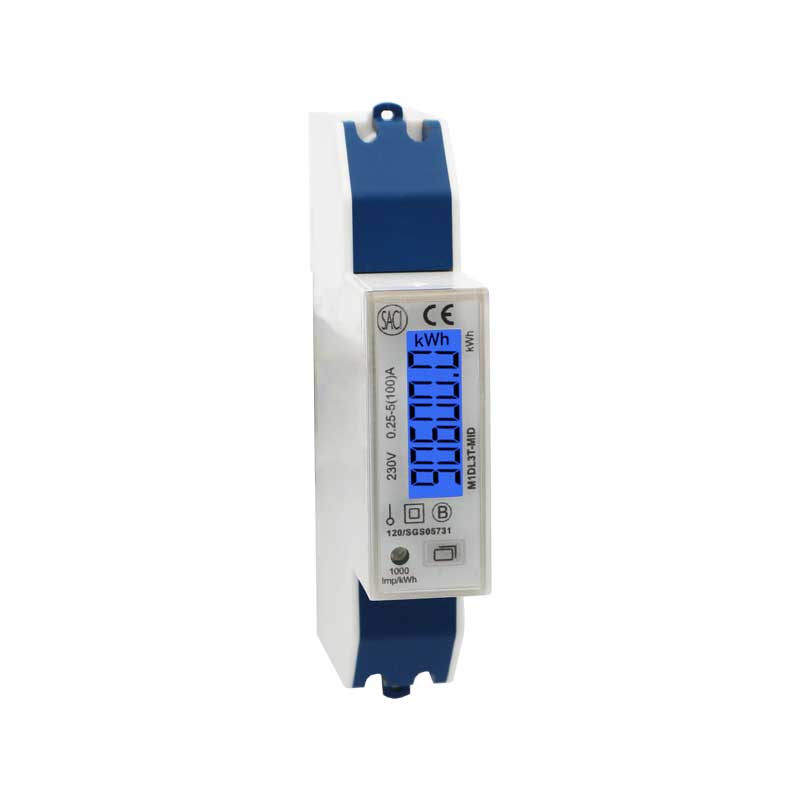

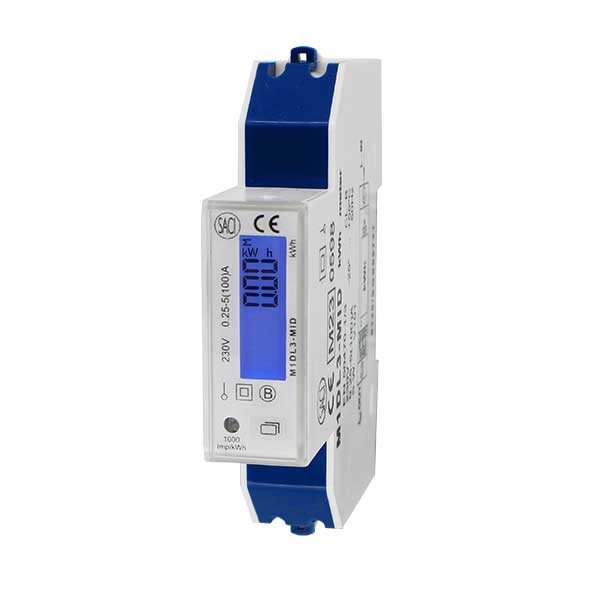

Contador M1DL3-MID / M1DL3T-MID

El contador M1DL3-MID es un contador monofásico con comunicación RS 485. Este equipo es a su vez un analizador, midiendo hasta 10 parámetros de un sistema monofásico como energía activa importada y exportada (EP+, EP-). Los valores medidos se pueden ver en su display o ser transmitidos a través del puerto RS 485 con protocolo Modbus RTU. Su temperatura de trabajo, de acuerdo a la directiva MID es de -25 a +70ºC, temperaturas recomendadas para la instalación de recarga de vehículos eléctricos. Cumple con las normas EN 50470-1/3 con clase de precisión B para energía activa y clase 2 para energía reactiva. Está pensado para montaje en carril DIN y uso en interior. Está diseñado y fabricado para ambientes mecánico M1 y electromagnético E2 de acuerdo con la directiva 2014/32/EU.

Conexiones

Dimensiones

  • Montaje en carril DIN
  • Pantalla LCD
  • 5 digitos + 2 decimales
  • Cuenta con LED de verificación 1000 imp/kWh
  • Puerto de comunicación RS 485
  • Protocolo Modbus RTU
  • Con tornillo

Normas

  • EN 50470-1
  • EN 50470-3
  • EN 62053-23
  • DIN 43864
  • EN 61010

ENTRADA

  • Tensión nominal: 230 V CA
  • Margen de medida de tensión: 230 V ± 20%
  • Corriente nominal: 0,25 – 5 (100) A
  • Margen de medida de corriente: 0 – 100 % IMAX
  • Corriente de arranque: 20 mA
  • Frecuencia: 50 Hz ó 60Hz
  • Tipo de red: 1P2W
  • Consumo propio: < 10 VA, < 1 W

ENTORNO

  • Grado de protección: IP51
  • Entorno electromagnético: E2
  • Entorno mecánico: M1
  • Humedad relativa media: ≤ 75 %
  • Humedad relativa máxima: ≤ 95 % (Sin condensación)
  • Temperatura de funcionamiento: – 25 / + 70 ºC
  • Temperatura de almacenamiento: – 25 / + 70 ºC

OTRAS CARACTERÍSTICAS

  • Tensión auxiliar: Autoalimentado
  • Velocidad de transmisión: 9600 / 11115 bps
  • Material de la carcasa: PBT, PC
