Analizador de red SAM3001

Catálogo general

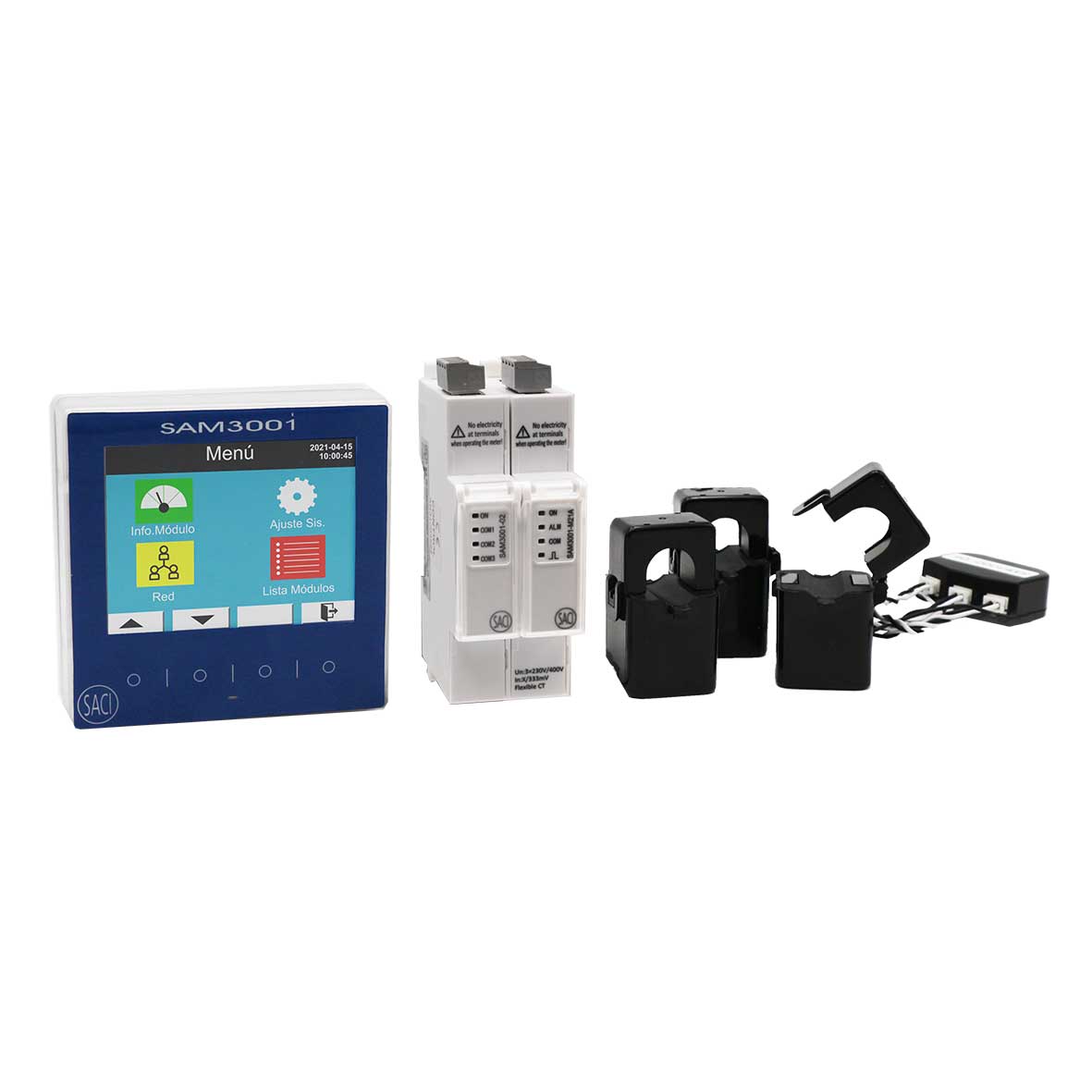

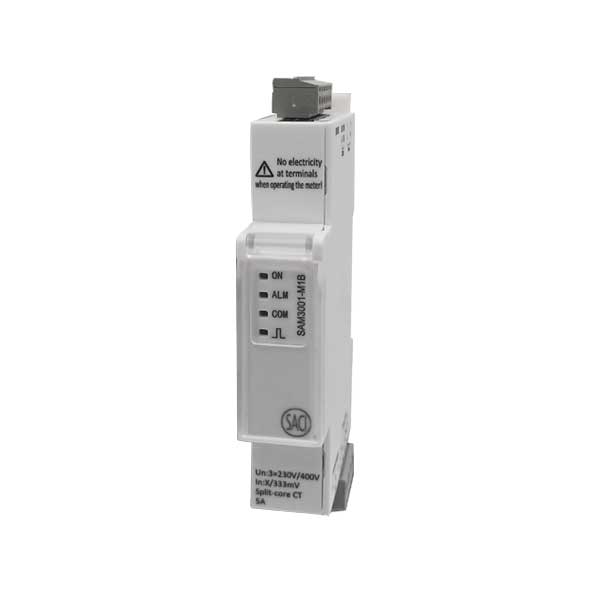

Descripción: El analizador SAM3001 pertenece a la nueva generación de equipos de monitorización de parámetros eléctricos, con capacidad para hacer mediciones en tiempo real, medir la energía o analizar la calidad de la red con monitorización de estados y funciones de alarma disponibles. Mide hasta 32 circuitos trifásicos y 96 circuitos monofásicos. *Disponible en versión autoalimentada.

Conexiones

Dimensiones

Características técnicas
Datos técnicos
Versiones

Medición multi-bucle
Hasta 32 trifásica o 96 monofásica
Fácil instalación
Pantalla opcional: interfaz amigable
THD V e I
Armónicos hasta 31
Medición en 4 cuadrantes
Factor de cresta en tensión
Factor de corriente K

ENTRADA

Tensión nominal: 3 x 230 / 400 V CA
Sobrecarga: 1,2 Un – 2 Un / 10s
Impedancia: > 1,7 MΩ / Fase
Frecuencia: 45 – 65 Hz
Consumo propio: < 0,1 VA / Fase

V. AUXILIAR

Rango nominal: 230 V ± 20 % CA
Consumo propio: < 5 VA

SALIDA

Relé de salida: 230 V 1,2 A CA
Relé tensión aislamiento: 5000 V CA
Ancho de salida de pulsos: 80 ± 20% ms
Puerto RS 485: Modbus RTU
Velocidad de transmisión: Hasta 38400 bps programable
Tensión de aislamiento: 4000 V CA

ENTRADAS DE CORRIENTE

2,5 mA
80 mA
330 mV Rogowski
330 mV 5 A mini trafos
330 mV 100 / 600 A mini trafos

MÓDULO DE ALIMENTACIÓN

V. entrada CA: 80 – 270 V
V. salida CC: 24 V
Consumo propio: < 5 VA
