Módulos totalizadores TTI-TTIM

Categorías: Contadores de Energía

Catálogo general

Módulo totalizador con microprocesador y salida serie. 8 contadores de impulso independientes y salida RS485.

Conexiones

Dimensiones

Características técnicas
Datos técnicos
Versiones

8 contadores de impulsos independientes
Reset de contadores independiente
Valor de contador programable
TTIM: 90 días de curva de carga por contador
Salida serie RS485
Programable (puede contar tiempo de contacto cerrado en segundos, tiempo o impulsos)

ENTRADA

Número de entradas: 8
Duración del impulso: > 100 ms
Tiempo entre impulsos: > 100 ms
Máxima tensión: 12 V
Máxima intensidad: 10 mA
Aislamiento por optoacoplador: 2,5 kV, 1 min

SALIDA DE SERIE

Número de salidas: 1
Tipo: RS 485
Conexión 2 ó 4 hilos
Velocidad de transmisión (estandar): 9600 baudios
Protocolo de comunicación: Modbus
Máx. nº de equipos por línea: 32
Long. máx. de red por línea: 1250 m

TENSIÓN AUXILIAR

V. aux: 100, 110, 230 ó 400 V CA
Consumo propio: 4 VA
Margen de funcionamiento: 80 -120% Un

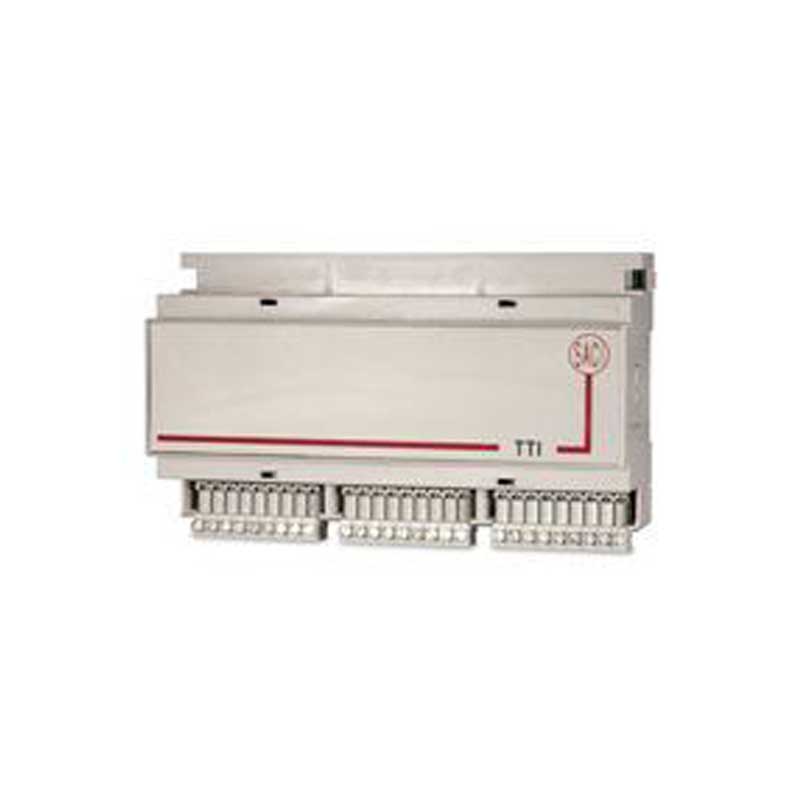

TTI: Módulo totalizador con microprocesador y salida serie.

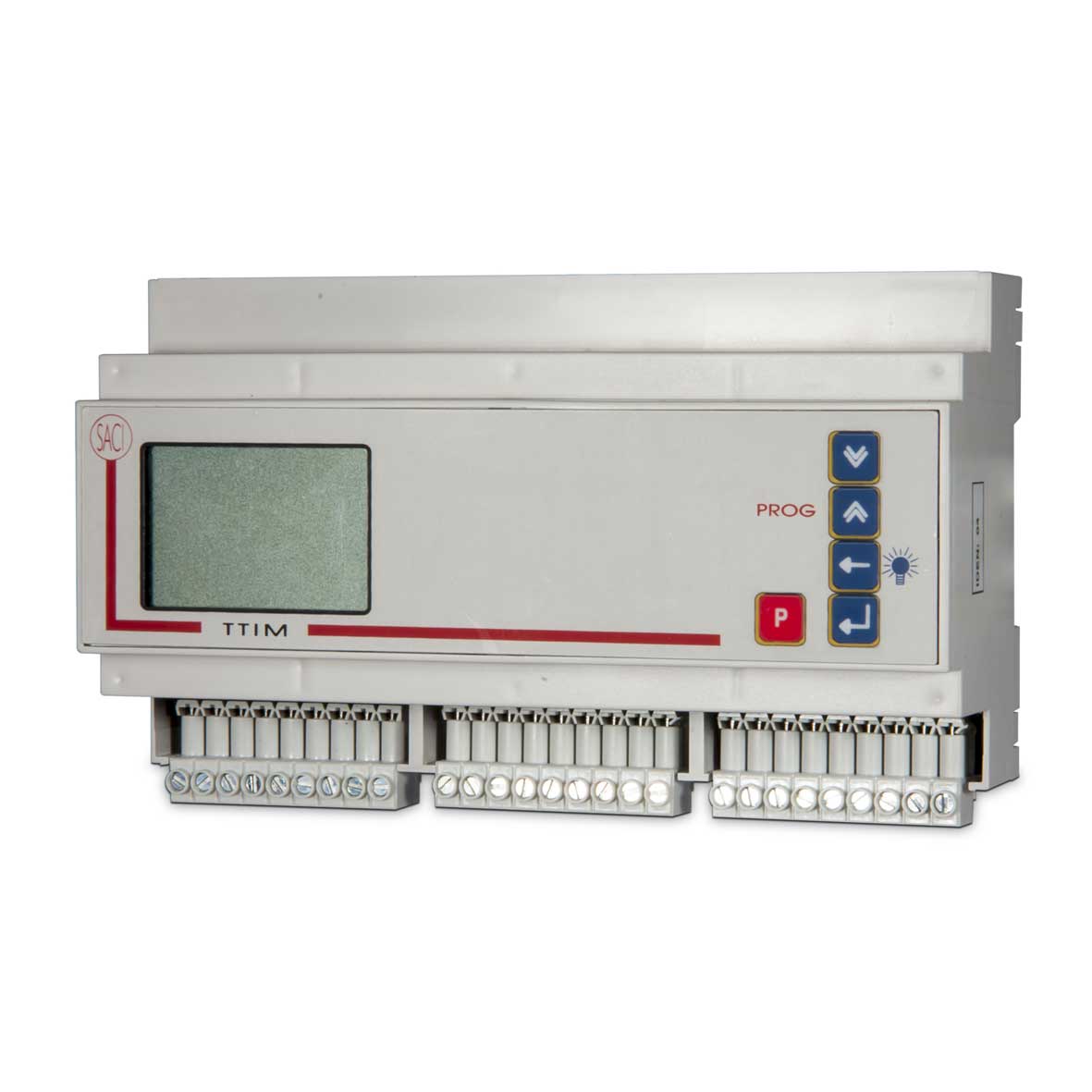

TTIM: Módulo totalizador con microprocesador y salida serie, con memoria de 128kB, Display LCD y teclado integrado.
