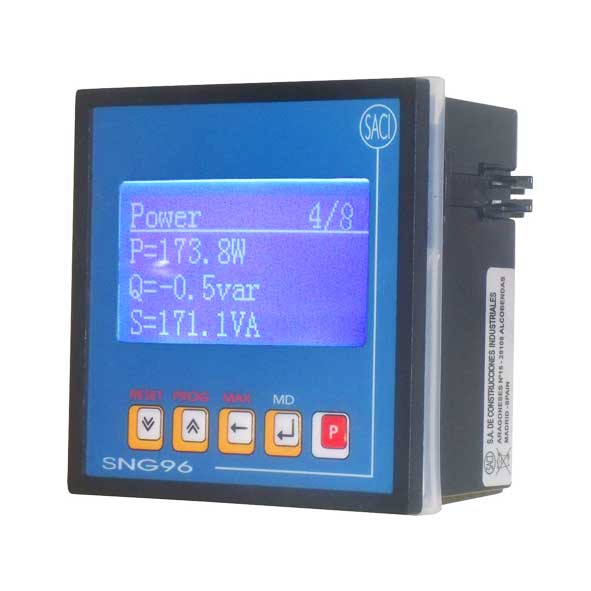

Analizador de red SNG96

Descripción: El analizador de red SNG96 es un instrumento con microprocesador programable, display LCD con indicación de medidas y teclado integrado.

El SNG96 tiene unas dimensiones de 96×96. La envolvente del analizador está hecha con material plástico ABS, UL96 V0. El peso es 0,4kg.

Conexiones

Dimensiones

  • DIN 96×96
  • Comunicación RS485
  • Trifásico 4 hilos
  • Máxima demanda, corriente
  • Verdadero valor eficaz RMS

ENTRADA

  • 3 fases 4 hilos, desequilibrado
  • Tensión nominal (Un): 400 V
  • Consumo propio: 1mA por fase
  • Margen de medida: 50 – 600 V (fase-fase)
  • Intensidad nominal (In): 5 A
  • Consumo propio: 0,3 VA por fase
  • Margen de medida: 0 – 120% In
  • Frecuencia: 45 – 65 Hz

TENSIÓN AUXILIAR

  • V. aux. CA: Autoalimentado
  • Consumo propio: < 4 VA

SALIDA

  • Puerto serie: RS485
  • Protocolo: Modbus RTU
  • Velocidad de transmisión: Programable, 1200 – 96000bps, Estándar 9600bps
  • Conexión: 2 hilos

Modelo único
