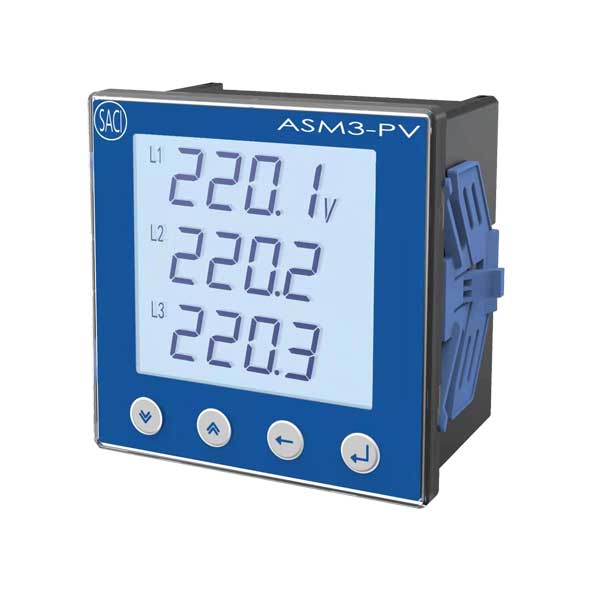

Analizador de red ASM3-PV
Categorías: Analizadores de Red
- Software
- Certificado
Descripción: El ASM3-PV está diseñado para el cálculo y la medida de las variables eléctricas de una red, tales como, tensión, corriente, frecuencia, potencia, energía, etc. El analizador puede medir hasta 1000V fase-fase de forma directa, lo que le hace ideal para la conexión en inversores de plantas fotovoltaicas.
El analizador de red ASM3-PV tiene una envolvente de plástico ABS, UI94 V0. Utiliza regletas fijas como terminales. Tiene un peso de 0,4 Kg. La protección del panel frontal tiene un IP65 y el cuerpo es IP20. La temperatura de funcionamiento tiene un rango -20/70ºC de operación y -30/80ºC de almacenaje.
• DIN 96×96 mm
• THD en V e I
• Máxima demanda, A, kW, kVA, kvar
• Corriente y tensión programables
• Medida y energía en 4 cuadrantes (0,5S)
• Salida serie RS 485
ENTRADA
• Tensión nominal (Un): 3×462 / 800VA
• Intensidad nominal (In): 1A y 5A programable
• Consumo de entrada de tensión: <0,1VA
Tensión auxiliar
• V. Aux. CA/CC: 80-270V
• Consumo propio de medida de intensidad: <5VA
SALIDA
• Puerto RS485: modbus-RTU
• Hasta 19200 bps programable
• Conexión: 2 hilos
Modelo único.
