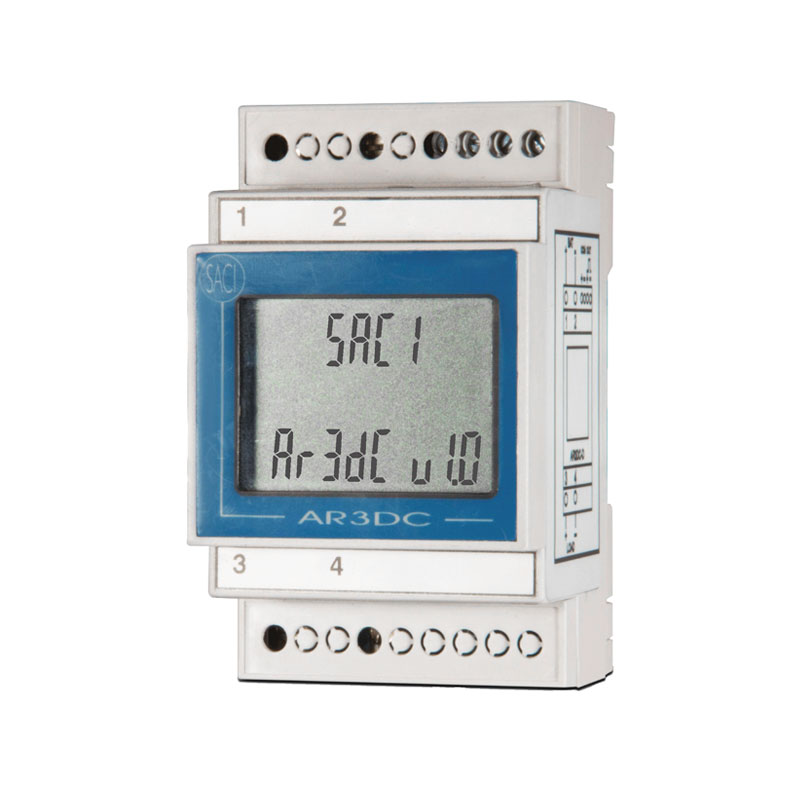

Analizador de red AR3DC
El AR3DC es un analizador de red para corriente continua de baja tensión, diseñado para la medición precisa de variables eléctricas en sistemas DC, como tensión, corriente, potencia y energía. Incorpora un microprocesador programable y un display LCD, permitiendo la supervisión local de los valores eléctricos en aplicaciones industriales, fotovoltaicas, de baterías y sistemas de corriente continua en general.
El equipo admite conexión directa de corriente o mediante shunt externo, lo que le proporciona una gran flexibilidad de instalación en distintos rangos de corriente. Además, incorpora comunicación RS-485 con protocolo Modbus RTU, facilitando su integración en sistemas de monitorización energética, SCADA o software de gestión como SACIGEST. Su formato modular para carril DIN lo convierte en una solución compacta y robusta para cuadros eléctricos DC.
Descripción: El analizador AR3DC es un instrumento con microprocesador programable, display LCD, diseñado para la medida de variables en una red de corriente continua de baja tensión.
Detalles técnicos
- Conexiones
- Dimensiones
- Características técnicas
- Datos técnicos
- Instrumento DIN modular
- Corriente continua
- Salida serie 485
- Medida alternativa de los valores cada 2s
- 1 salida de contacto optoacoplada
ENTRADA
- Tensión nominal (Un): 12, 24 ó 48 V CC
- Consumo propio: < 1W
- Margen de medida: 80 – 120% Un
- Conexión directa: 10, 20 ó 40 A CC
- Conexión a shunt externo: 50 – 1000 A /60 m V CC
- Margen de medida: 1 – 120% In
TENSIÓN AUXILIAR
- Aux. V CC: Autoalimentado
SALIDA DE CONTACTOS
- Número de contactos: 1
- Tipo de optoacoplador: < 48 V CC (24 V CC 1 kΩ)
