Analizador de red MAR144
Categorías: Analizadores de Red
- Instrucciones de uso
- Software
- Certificado

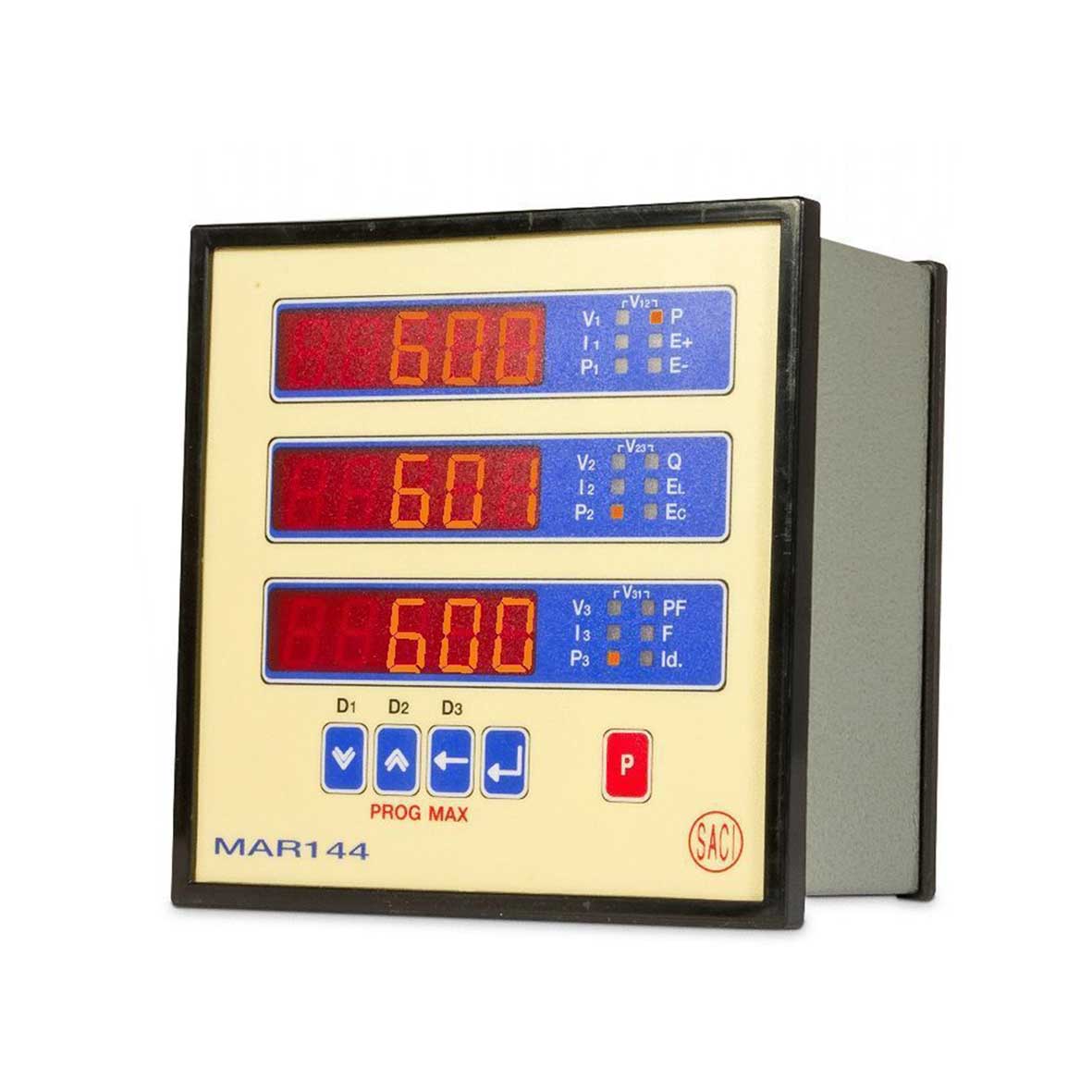

Descripción: El analizador MAR144 es un instrumento con microprocesador programable, con tres display LED para indicación de medidas y teclado integrado.
PROGRAMACIÓN
- Código de identificación del instrumento
- Tensión primaria
- Corriente primaria
- Modo de operación de los contactos
- Alarmas
- Referencia de energía
DISPLAY LED
- 3 display LED (4 dígitos + signo)
- Altura de los dígitos: 14,5 mm
- Teclado integrado (5 teclas)
- Visualización de 7 parámetros en cad.
- Variable indicada por un LED
- 30 magnitudes de medida
- DIN 144 x 144
- Medida en 4 cuadrantes
- Trifásico 4 hilos
- Valores máx y mín
- Verdadero valor eficaz (RMS)
- Salida serie RS 232 / RS 485
- 2 salidas de contactos
ENTRADA
- Tensión nominal (Un): 100, 110, 230, ó 400 V
- Consumo propio: 1 mA por fase
- Margen de medida: 20 – 120% Un
- Intensidad nominal (In): 1 ó 5 A
- Consumo propio: 0,2 VA por fase
- Margen de medida: 1 – 120% In
- Frecuencia: 50 – 60 Hz
SALIDA DE CONTACTOS
- Número de salidas: 2
- Tipo: Relé N.O. 250 V, 3A
TENSIÓN AUXILIAR
- Aux. V. CA: 63,5 / 110 V ó 230/400 V
- Consumo propio: 6 VA
- Margen de funcionamiento: 80 – 120% Un
- Aux. V CC: 18 – 72 V
- Consumo propio: 3 W
- Aux. V universal: 85 / 264 V CA, 90 / 300 V CC.
- Consumo propio: 4 VA
