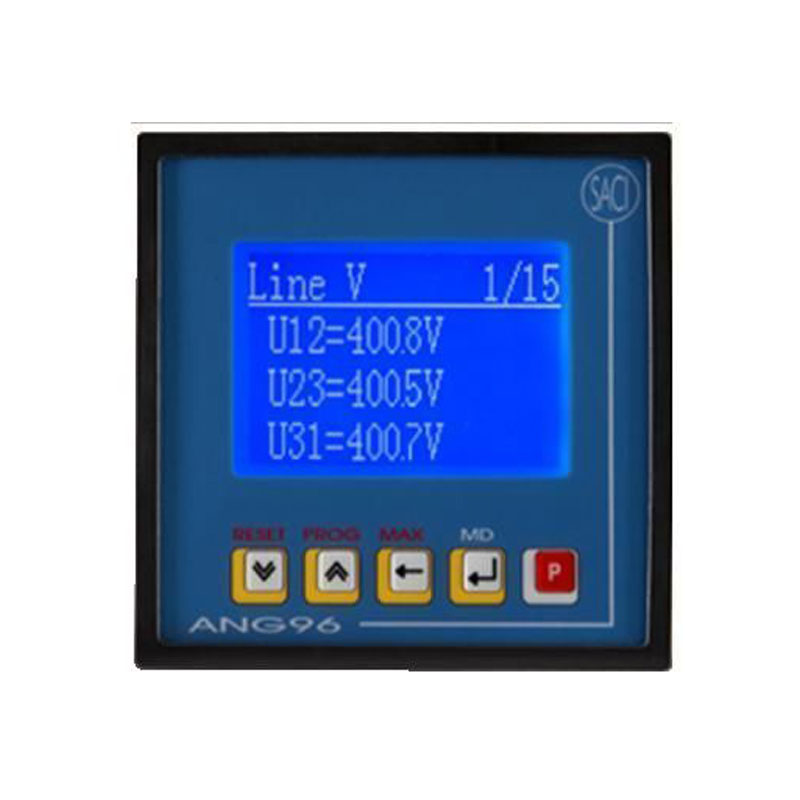

Analizador de red ANG96

Categorías:
Descripción: El Analizador de red ANG96 es un equipo capaz de medir las variables asociadas a una línea eléctrica. Recibe las tres señales de corriente y tres de tensión de una red de cuatro hilos. También puede usarse en redes de tres hilos, con conexión a dos tres transformadores de corriente.

El analizador ANG96 tiene dos contadores de tiempo de funcionamiento, una de potencia activa positiva (importada) y la segunda de potencia activa negativa (exportada).

De forma opcional tiene un conector estándar RJ45 con conexión ETHERNET y protocolo TCP/IP para conectarse a una red LAN. Se configura con su propia IP, la máscara de subred, la IP del router y un puerto TCP libre.

Conexiones

Dimensiones

  • Instrumento DIN 96×96
  • Display LCD 128×64 con retroalimentación
  • Medida en 4 cuadrantes
  • Medida de corriente por el neutro
  • Distorsión Armónica (THD V e I)
  • Máxima demanda (A, kW, kVA y kvar)
  • Valores máximos y mínimos
  • Medida RMS de tensión y corriente
  • Salida serie RS485
  • 2 contadores de tiempo incorporados
  • TCP/IP (Opcional: ANG96-TCP)
  • 4 contadores de tiempo (Opcional: ANG96-G)

ENTRADA

  • Rango de medida (Un): 0 – 520 V CA
  • Carga: <1 mA por fase
  • Corriente nominal (In): 1 y 5 A
  • Carga: <0,3 VA por fase
  • Margen de medida: 10 – 120% In
  • Frecuencia: 45 – 65 Hz
  • Sobrecargas: 2 In permanente, 20 In 1s – 1,2 Vn permanente, 2 Vn 10s

TENSIÓN AUXILIAR

  • Aux. V. Universal: 85 / 264 V CA; 80 / 300 V CC
  • Consumo propio: <4 VA

SALIDA

  • Relés: 250 V CA 3A
  • Ancho de pulso: 60 ms
  • Puerto serie: RS485
  • Protocolo: Modbus RTU
  • Velocidad de transmisión: Programable, 1200 – 19200 bps / Estándar 9600bps
  • Conexión 2 hilos

Modelo único
