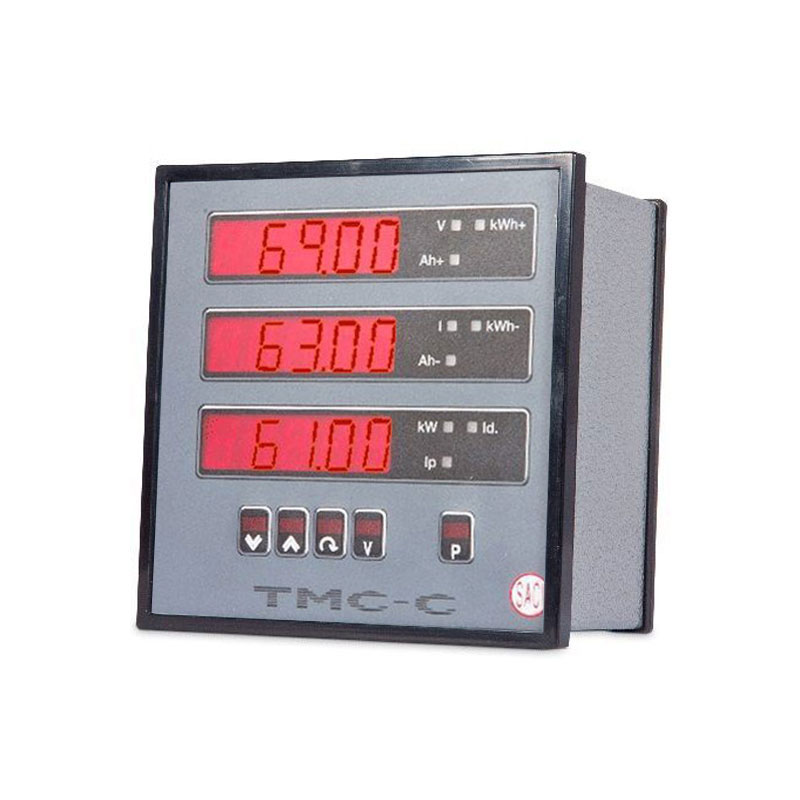

Analizador de red TMCC
Categorías: Analizadores de Red
- Software
- Certificado
Descripción: El analizador de red TMCC es un instrumento con microprocesador, programable, con 3 display LCD, diseñado para la indicación de medidas y teclado integrado.
El analizador de red TMCC tiene opcionalmente una salida de serie RS485, con protocolo Modbus RTU. El material del analizador es plástico ABS, UL94 V0. Tiene unas dimensiones de 144×144 mm con fondo de 88 mm. Tiene un peso de 0,72 kg.
- Instrumento DIN 144×144
- Corriente continua
- Salida serie RS 485
- 2 salidas de contactos
- 1 salida analógica 4 – 20 mA
ENTRADA
- Tensión nominal (Un): 24, 48, 110, 230 ó 400 V CC
- Consumo propio: 1 mA por fase
- Margen de medida: 20 – 120% Un
- Conexión shunt externo: In / 60 mV cc
- Margen de medida: 1 – 120% In
SALIDA DE CONTACTOS
- Número de contactos: 2
- Tipo: Relé N.0 250 V, 3 A
TENSIÓN AUXILIAR
- V. Aux. CC: 24 ó 48 V
- V Aux. CA: 110, 230 ó 400V
- V. Aux. universal: 85 – 264 V CA 900 – 300 V CC
- Rango de operación: 85 – 110% Un
- Frecuencia: 50 ó 60 Hz
Modelo único
