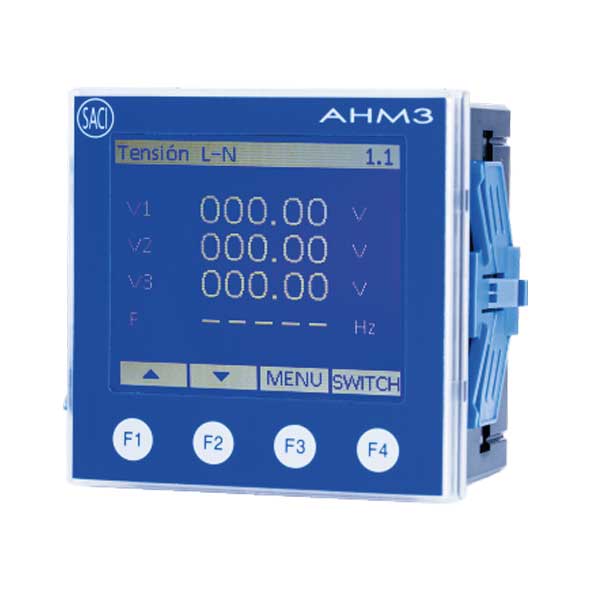

Analizador de red AHM3

Categorías:
Descripción: El analizador de red AHM3 está diseñado para el cálculo y la medida de las variables eléctricas de una red, tales como, tensión, corriente, frecuencia, potencia, factor de potencia, energía, componentes armónicos, etc. Memoria de 8 MB incorporada. El AHM3 está fabricado con material plástico ABS, Ul94 V0. Tiene unas dimensiones de 96×96 mm y de terminales regletas fijas. El peso del analizador es 0,4kg. La protección del panel frontal IP65 y el cuerpo IP20. La temperatura de funcionamiento tiene un rango -10/60ºC de operación y -25/70ºC de cuerpo.

Versión AHM3-SMTP

Lectura y configuración de datos en remoto vía web. Configuración de envío de alarmas a través de e-mail. Lectura de hasta 16 tarifas, cálculo de la huella de carbono CO2 y detalle de costes por línea serie.

Control del consumo y la calidad de la red de su instalación desde cualquier ubicación. Capacidad para almacenar hasta 16 últimos eventos en la web y descargar los datos en Excel.

Reciba en su correo electrónico los eventos que desee: hasta 3 direcciones de correo a la vez.

Conexiones

Dimensiones

  • DIN 96×96 mm
  • 13 módulos adicionales
  • 4 interfaces de módulos
  • THD en V e I
  • Armónicos RMS (1-63)
  • Máxima demanda, A, kVA, kvar
  • Valores máximos y mínimos
  • Corriente y tensión programables
  • Forma de onda
  • Opcional con bobinas Rogowski-AHM3-RC

ENTRADA

  • Tensión nominal (Un): 3×400/690 Vca
  • Intensidad nominal (In): 1A y 5A
  • Consumo propio: <0,1 VA
  • Valor nominal: <20 mΩ

TENSIÓN AUXILIAR

  • V. Aux. CA/CC: 80 – 270 V
  • Consumo propio: <10 VA

SALIDA

  • Relé de salida: 250 V/5A CA, 30V /5A CC
  • Puerto RS 485: Modbus RTU
  • Velocidad de transmisión: Hasta 38400 bps programable
  • Puerto ETHERNET: TCP Modbus
  • AHM3 – Versión básica
  • AHM3-RC – Versión Rogowski
  • AHM3-SMTP – Versión web server
