Analizador de red SAM3000

Categorías:
Descripción: El analizador de red SAM3000 pertenece a la nueva generación de quipos de monitorización de parámetros eléctricos, con capacidad para hacer mediciones en tiempo real, medir la energía o analizar la calidad de la red con monitorización de estados y funciones de alarma disponibles. Mide hasta 32 circuitos trifásicos y 96 circuitos monofasicos.

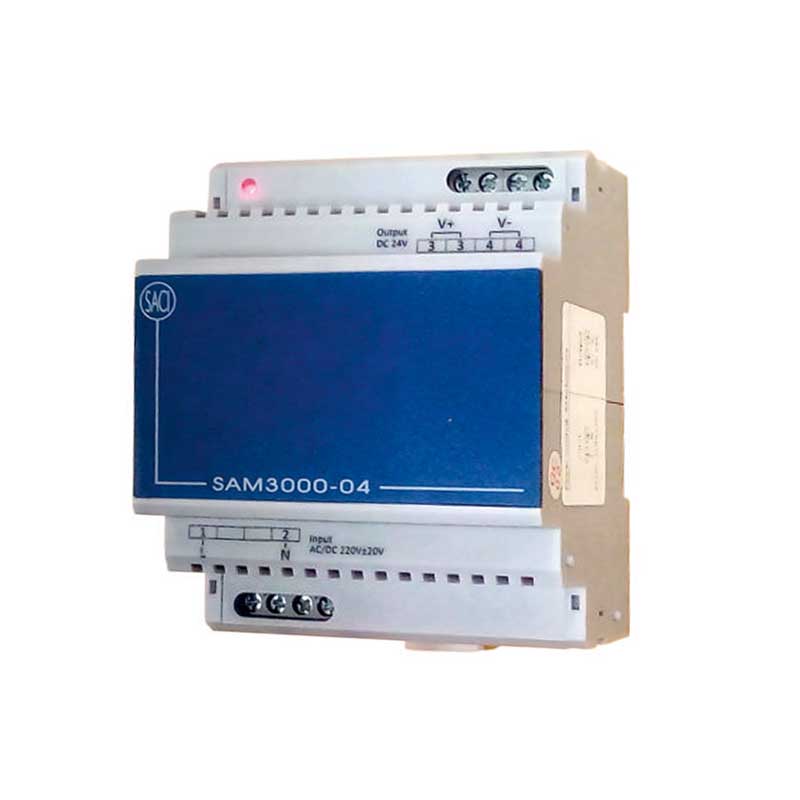

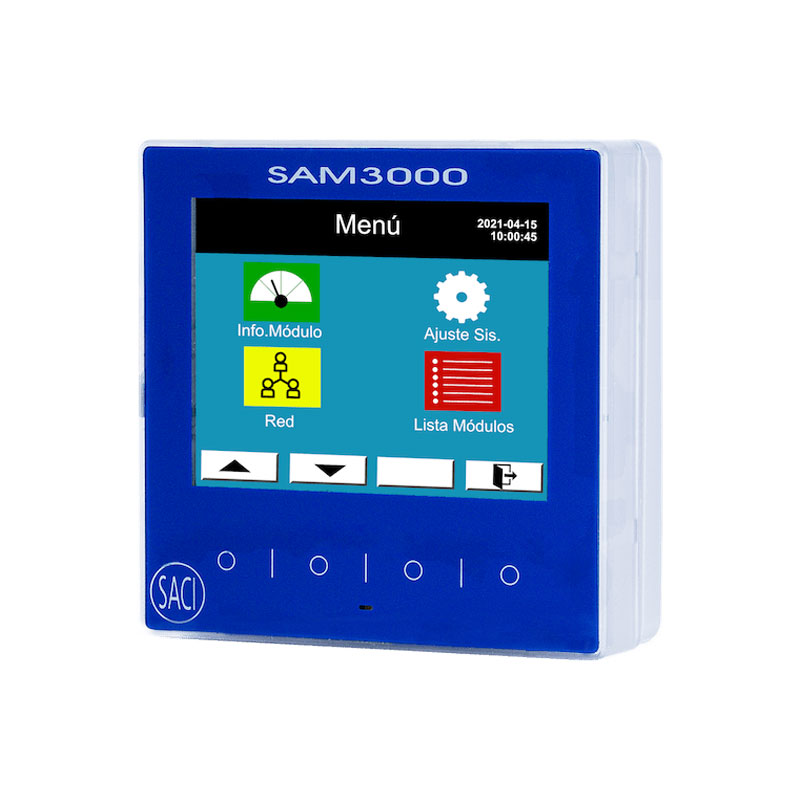

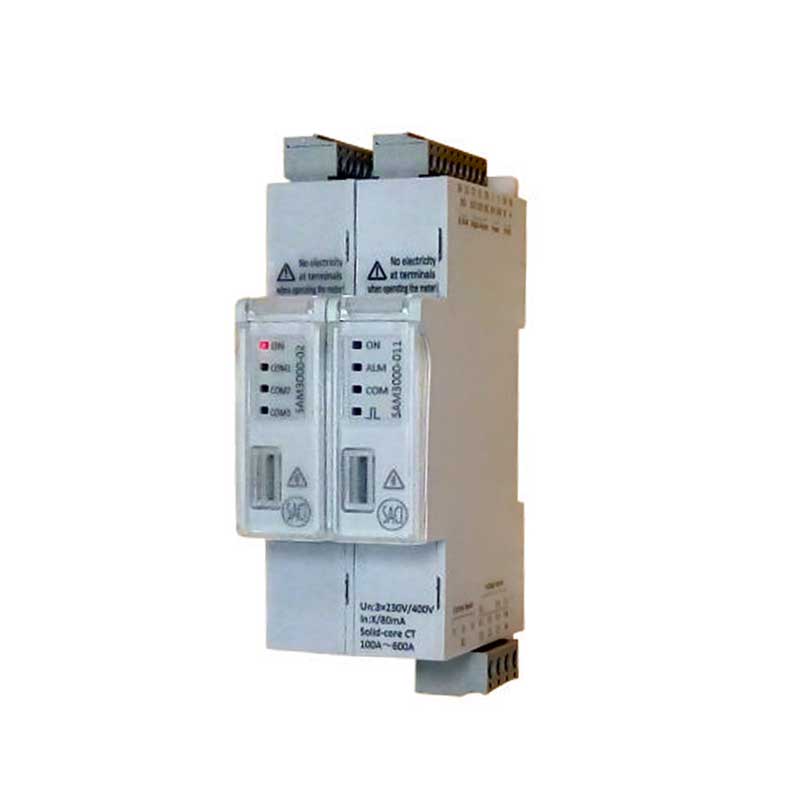

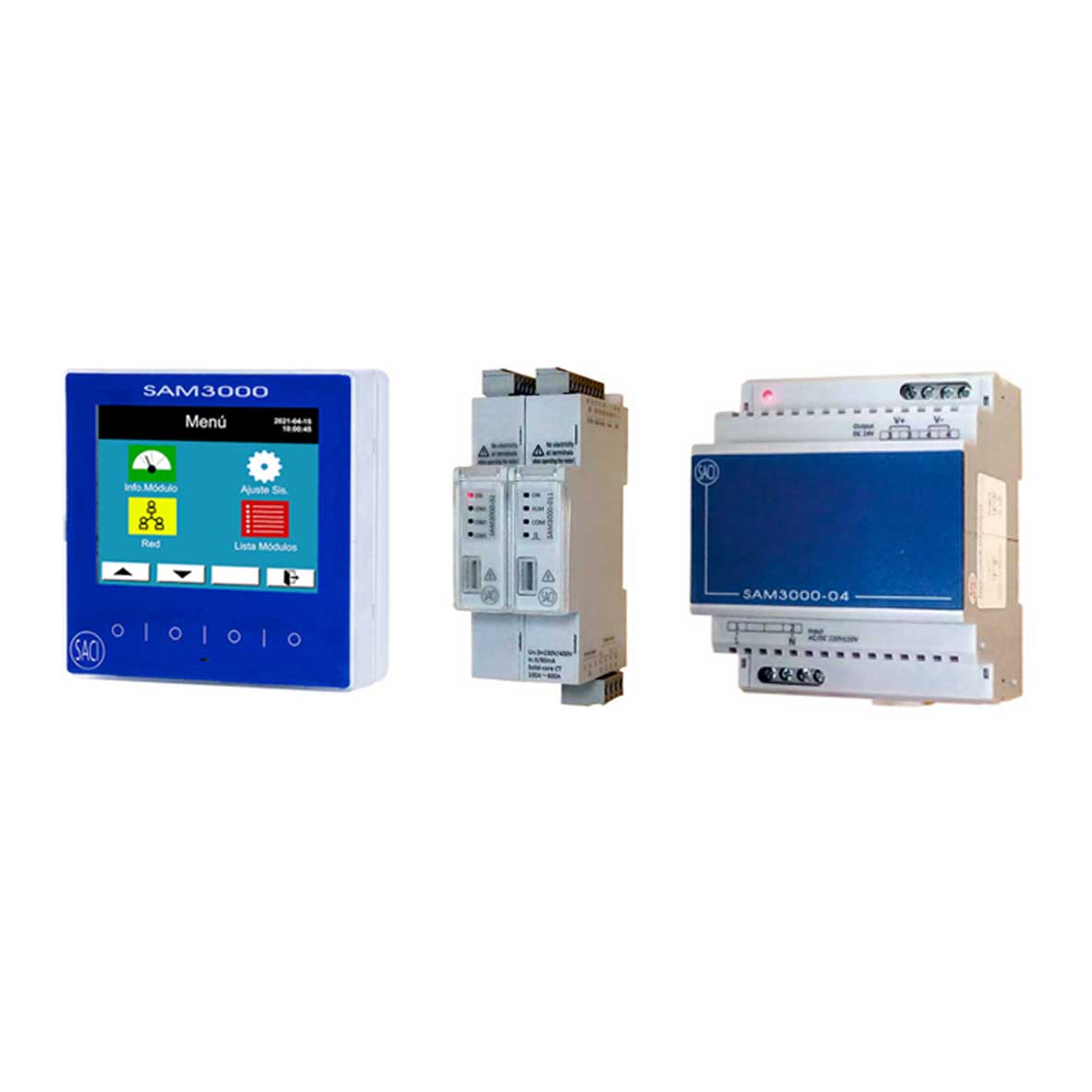

El analizador de red SAM 3000 es el más pequeño del mercado, sus principales aplicaciones son la monitorización remota, la adquisición de datos y la gestión energética. Está formado por 4 módulos: uno de medida, uno de comunicación, uno de alimentación y un display, este último es opcional. Las medidas de los módulos de medida y comunicación y mide 18mm, el display es 96x96x38mm y la alimentación es 72mm.

Conexiones

Dimensiones

  • Medición Multi-Bucle
  • Hasta 32 trifásica o monofásica
  • Fácil instalación
  • Pantalla opcional: interfaz amigable
  • THD V e I
  • Armónicos hasta 63
  • Medición en 4 cuadrantes
  • Factor de cresta de voltaje
  • Factor de corriente K

ENTRADA

  • Tensión nominal (Un): 3×220 / 380 V CA
  • Frecuencia: 45 – 65 Hz
  • Consumo propio: <0,1 VA / Fase

FUENTE DE ALIMENTACIÓN

  • Rango nominal: 24 V ± 20% DC
  • Consumo propio: <0,5 W

SALIDA

  • Relé de salida: 280 V/0 12CA; 400 V/0, 12A CC
  • Relé de aislamiento: 5000 V CA
  • Puerto RS485: Modbus RTU
  • Velocidad de transmisión: Hasta 19200 bps programable
  • Tensión de aislamiento: 4000 V AC

Modelo único
