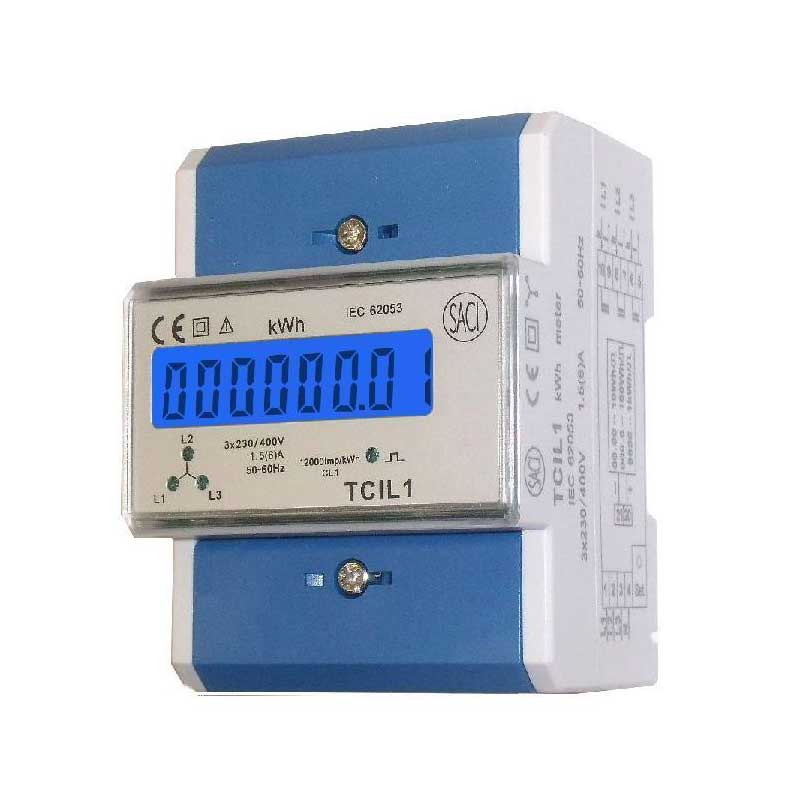

Contador de energía TCIL1

Catálogo general

Descripción: Contador de energía TCIL1 trifásico desequilibrado de 3 ó 4 hilos. Tiene una precisión Cl. 1 (EN 62053). Es de medida indirecta (x/5A) programable. Tiene un indicador LED de consumo de energía y otro de comprobación de corriente, además de un contador electrónico de 8 dígitos.

Conexiones

Dimensiones

Características técnicas
Datos técnicos
Versiones

Trifásico desequilibrado 3 ó 4 hilos
Precisión Cl. 1 (EN 62053)
Medida indirecta (x/5 A) Programable
Indicador LED de consumo de energía
LED de comprobación de corriente
Contador electrónico de 8 dígitos
Salida de impulsos: SO (DIN 43864)
4 módulos DIN

ENTRADA DE TENSIÓN

Tensión nominal (Un): 3 x 230 (400) V CA
Consumo propio: < 8 VA, 2 W
Margen de medida: ± 15 % Un
Frecuencia: 50 – 60 Hz

ENTRADA DE CORRIENTE

Intensidad IB (IMAX): 1,5 (6) A
Consumo propio: < 0,1 VA
Margen de medida: 0 – 100% IMAX
Intensidad de arranque (In): < 0,4% IB

SALIDA DE IMPULSOS (OPTOACOPLADOR)

Número de salidas: 1
Peso de impulso: 100 impulsos / kWh
Tipo SO (DIN 43864)
Aislamiento: 3 kV, 1 min
Intensidad máxima: < 20 mA
Tensión: < 24 V CC
Duración del impulso: > 50 ms
