Transformadores de medida y protección TUP80R

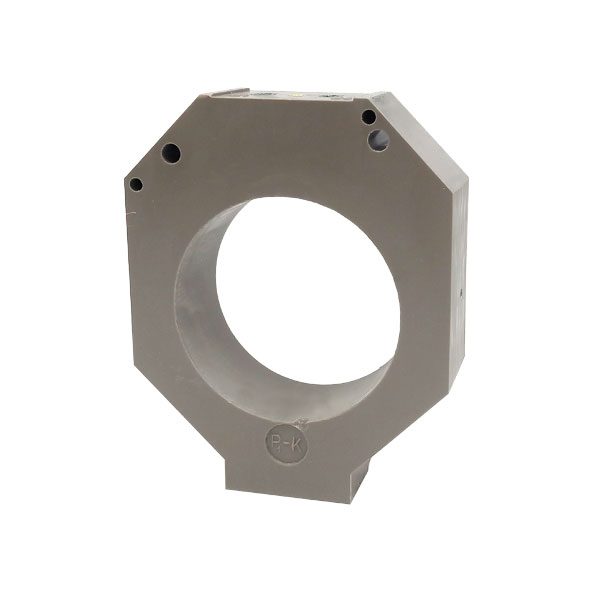

Transformador de intensidad para instrumentación de protección. Es un transformador para primario pasante, generalmente utilizado para pletina, aunque se puede utilizar también con cable. Está encapsulado en resina.

Puede fabricarse para medida o para medida y protección conjunta.

Transformador de intensidad para instrumentación de protección. Es un transformador para primario pasante, generalmente utilizado para pletina, aunque se puede utilizar también con cable. Está encapsulado en resina.

Puede fabricarse para medida o para medida y protección conjunta.


    INFORMACIÓN BÁSICA DE PROTECCIÓN DE DATOS: Responsable del tratamiento: SOCIEDAD ANÓNIMA DE CONSTRUCCIONES INDUSTRIALES Finalidad del tratamiento: Gestionar las consultas planteadas y el envío de newsletters, comunicaciones comerciales y promociones. Legitimación del tratamiento: Interés legítimo y consentimiento del interesado/a. Conservación de los datos: Se conservarán mientras exista un interés mutuo o durante el tiempo necesario para el cumplimiento de las obligaciones legales. Destinatarios: Prestadores de servicio o colaboradores. Derechos: Derecho a retirar el consentimiento en cualquier momento. Derecho de acceso, rectificación, portabilidad y supresión de sus datos y a la limitación u oposición al su tratamiento. Datos de contacto para ejercer sus derechos: info@saci.es Información adicional: Puede consultar la información adicional en nuestra Política de privacidad

    Ficha técnica

    Detalles técnicos

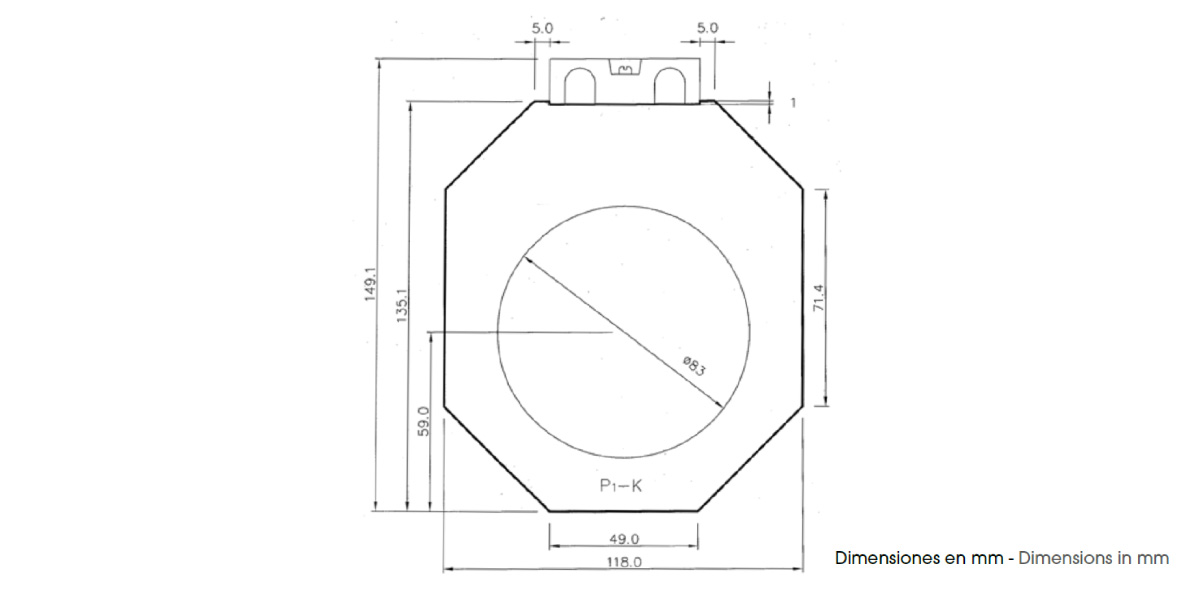

    • Dimensiones
    • Características técnicas
    • Datos técnicos
    • Normas
    • Relaciones

    Modelo/ Cable
    TUP80R / Ø80

    • Primario pasante
    • Para pletina o cable
    • Envolvente de resina
    • Mayor robustez
    • Posibilidad de instalación en ambientes adversos

    Datos técnicos general

    • Factor de seguridad: Fs < 5
    • Factor de protección: 5P10
    • Tensión de servicio (máxima): 720 V
    • Tensión de ensayo: 3 kV CA (1min)
    • Frecuencia: 50-60 hz
    • Intensidad térmica nominal de cortocircuito: 60 x In ó Ith limitada por las dimensiones del cable o la barra de primario
    • Intensidad dinámica nominal: IDyn = 2,5 x Ith
    • Sobrecarga continua: ID = 1,2 x IN
    • Temperatura de funcionamiento: -10ºC / +60 ºC
    • Precisión: 0,2s; 0,5s; 5P10
    • Intensidad secundaria nominal: x/1A
    • Clase de aislamiento: Clase A
    • IEC 60185
    • UNE EN 618691 (IEC 618691)
    • UNE EN 618692 (IEC 618692)
    • VDE 0414
    • IEC60801-3.4
    • DIN 57414
    • BS 3938
    • EN 50081
    • EN 50082
    • IEC61010
    • UL94-V0

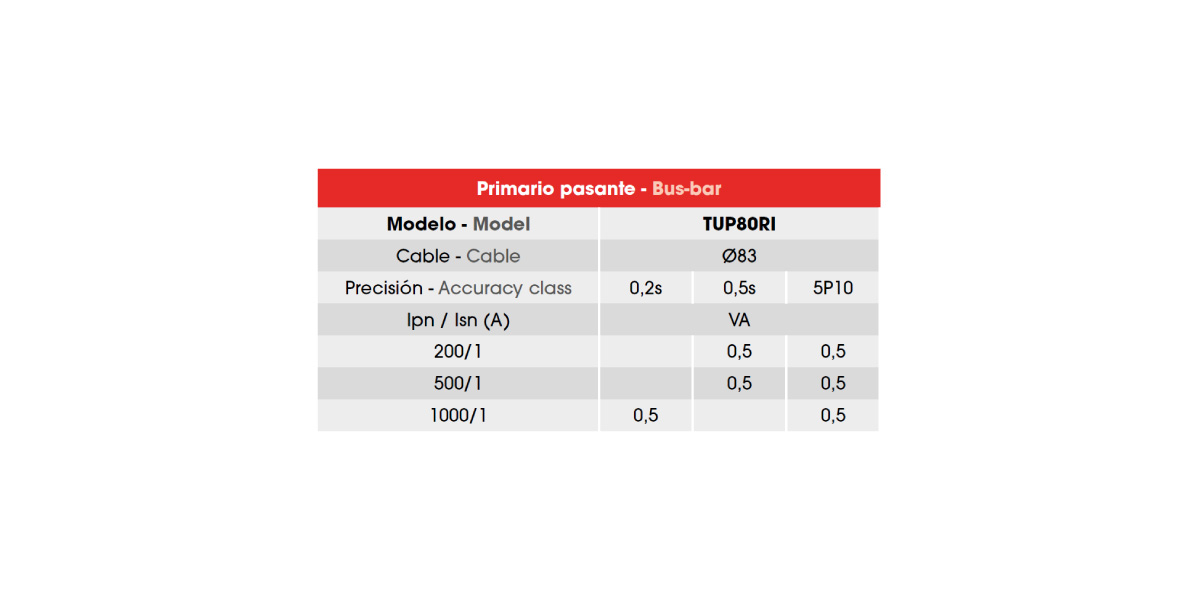

    Detalles de la tabla de relaciones del producto:
