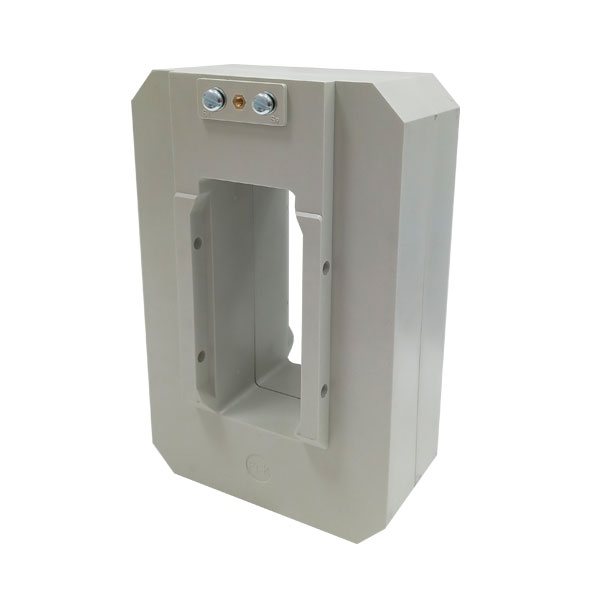

Transformadores de medida TUP50PR
El TUP50PR es un transformador de intensidad de doble secundario para aplicaciones de medida y protección. Disponible en versiones de medida, protección o combinadas, permite integrar ambas funciones en un único equipo con configuraciones de secundario x/1 A – x/5 A, x/1 A – x/1 A o x/5 A – x/5 A.
Su construcción encapsulada en resina y su diseño de primario pasante para cable o pletina proporcionan una solución robusta y fiable para instalaciones industriales y de distribución eléctrica.
El TUP50PR es un transformador de intensidad de doble secundario para aplicaciones de medida y protección. Disponible en versiones de medida, protección o combinadas, permite integrar ambas funciones en un único equipo con configuraciones de secundario x/1 A – x/5 A, x/1 A – x/1 A o x/5 A – x/5 A.
Su construcción encapsulada en resina y su diseño de primario pasante para cable o pletina proporcionan una solución robusta y fiable para instalaciones industriales y de distribución eléctrica.
tup50pr-d
Detalles técnicos

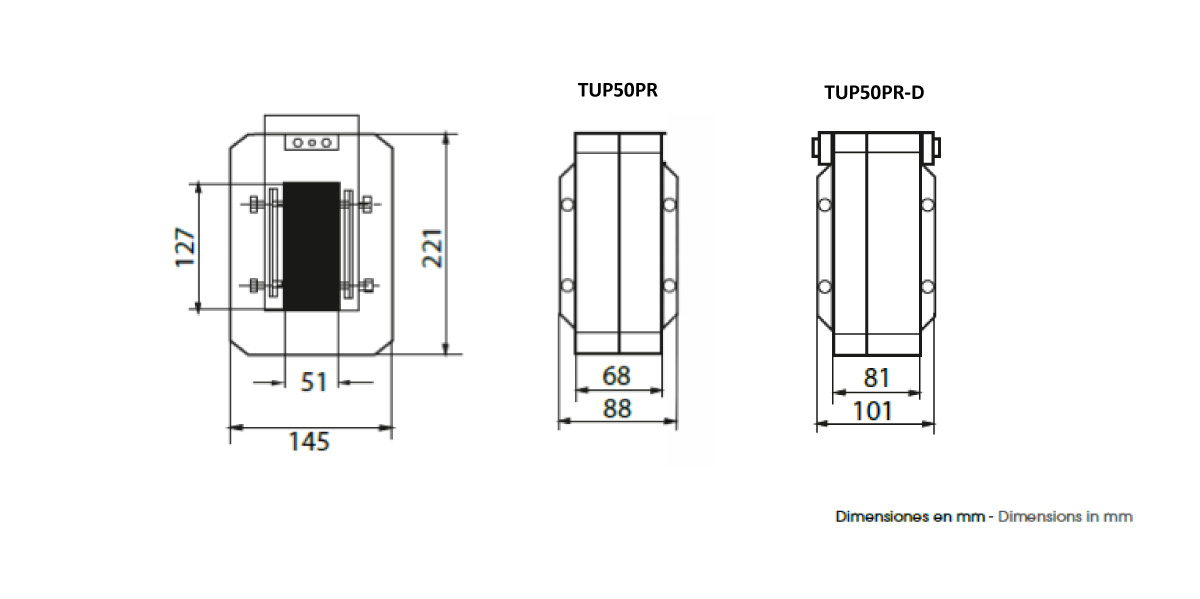

- Dimensiones
- Características técnicas
- Datos técnicos
- Normas
- Relaciones
Modelo/ Barra/ Cable
- TUP50PR / 125×50 / Ø50
- Primario pasante
- Para cable o pletina
- Encapsulado en resina
- Perfil más ancho
Datos técnicos general
- Factor de seguridad: Fs < 5
- Tensión de servicio (máxima): 720 V
- Tensión de ensayo: 3 kV CA (1min)
- Frecuencia: 50-60 hz
- Intensidad térmica nominal de cortocircuito: 60 x In ó Ith limitada por las dimensiones del cable o la barra de primario
- Intensidad dinámica nominal: IDyn = 2,5 x Ith
- Sobrecarga continua: ID = 1,2 x In
- Temperatura de funcionamiento: -5 / +40ºC
- Precisión: 0,5 – 1 – 3 (0,2s – 0,5s bajo petición)
- Intensidad secundaria nominal: x/5 ó x/1A
- Clase de aislamiento: Clase E // Clase B (130 ºC) disponible
- IEC 60185
- UNE EN 618691 (IEC 618691)
- UNE EN 618692 (IEC 618692)
- VDE 0414
- IEC60801-3.4
- DIN 57414
- BS 3938
- EN 50081
- EN 50082
- IEC61010
- UL94-V0

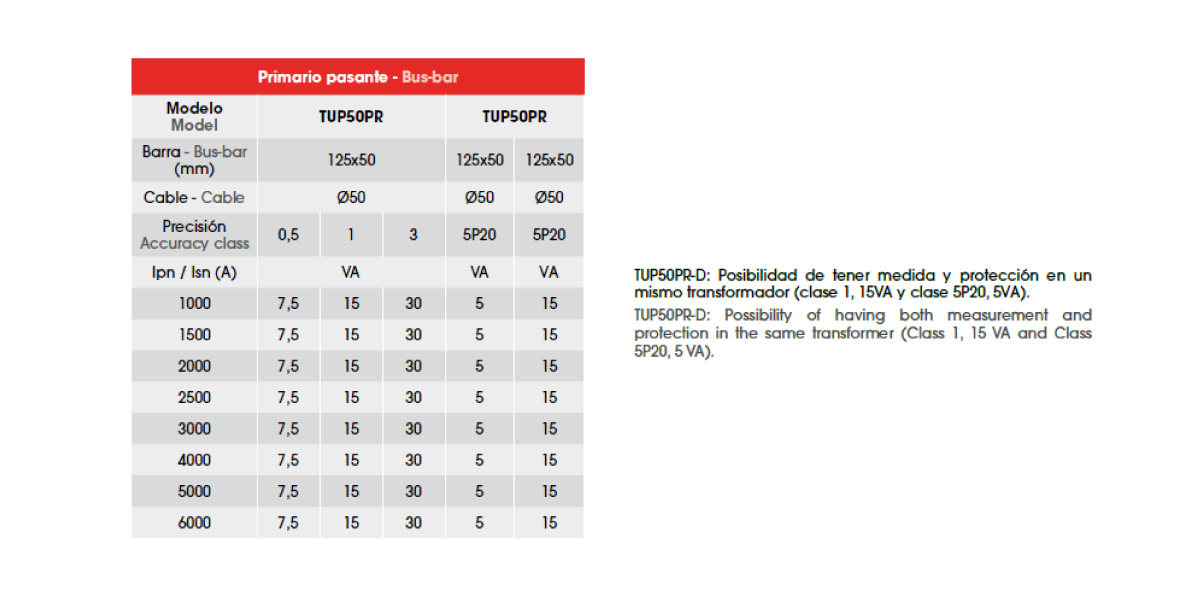

Detalles de la tabla de relaciones del producto:
