Transformadores de Baja potencia TU_RV
Los transformadores de intensidad de baja potencia de SACI se han diseñado para ser instalados en baja tensión ó directamente sobre los cables de media tensión aislados. El encapsulado en resina y su envolvente de plástico permite que el transformador se pueda instalar directamente en intemperie sin sufrir en sus características ni degradarse.
Los transformadores de intensidad de baja potencia de SACI se han diseñado para ser instalados en baja tensión ó directamente sobre los cables de media tensión aislados.
El encapsulado en resina y su envolvente de plástico permite que el transformador se pueda instalar directamente en intemperie sin sufrir en sus características ni degradarse.
Detalles técnicos
- Características técnicas
- Datos técnicos
- Relaciones
Modelo/ Cable

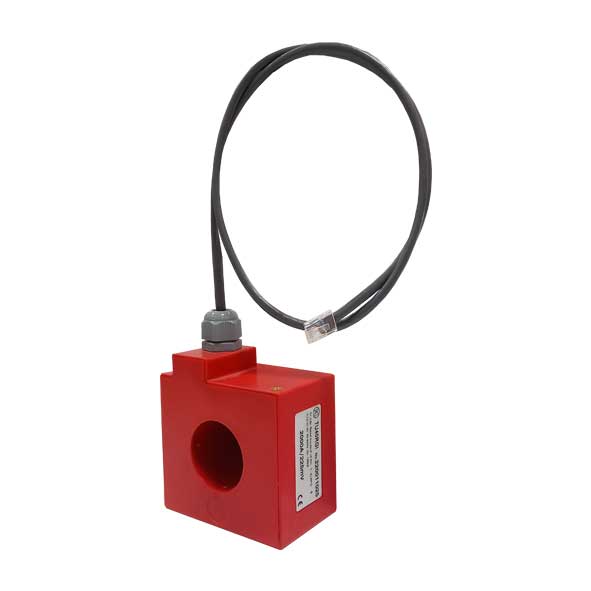

TU40RGV/ ø40mm

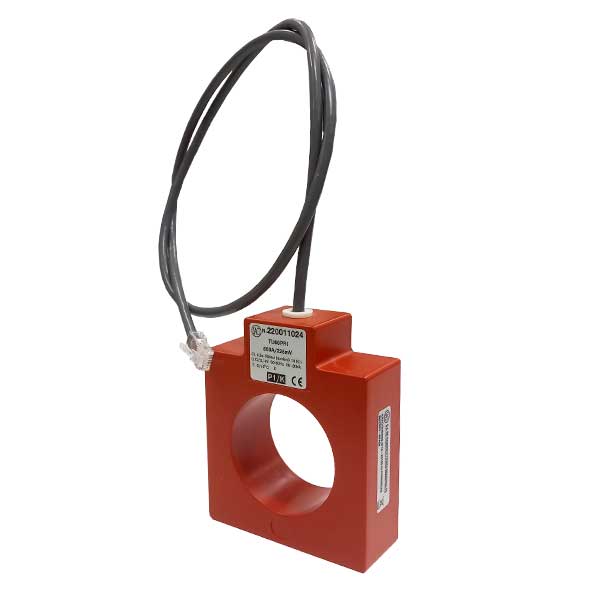

TU60PRV / ø61mm

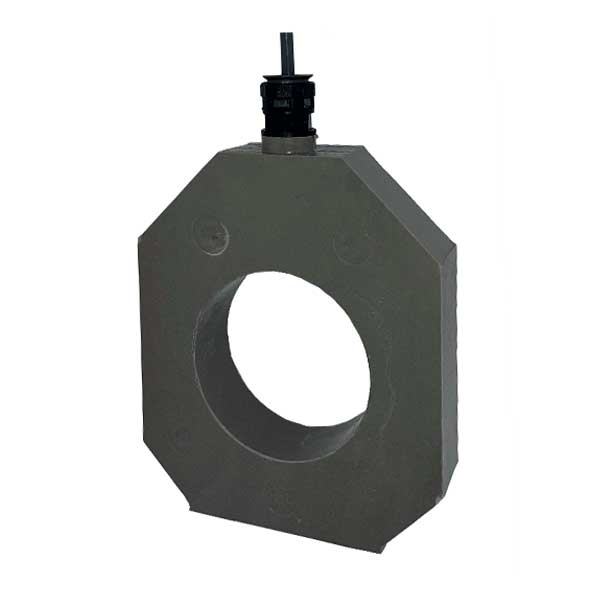

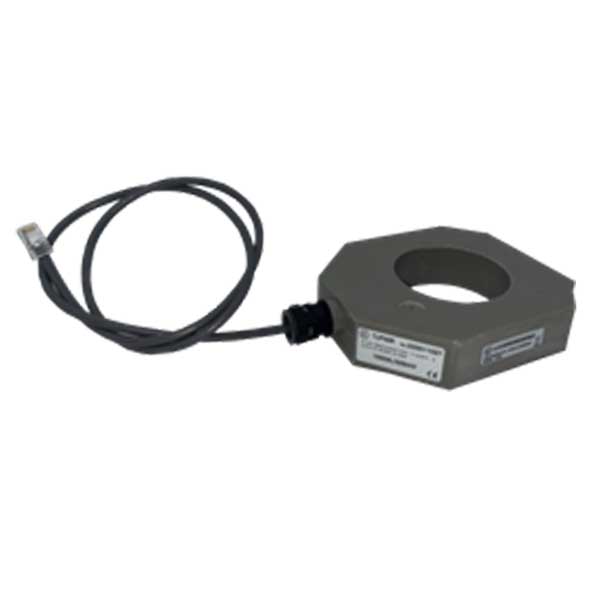

TUP85RV / ø85mm

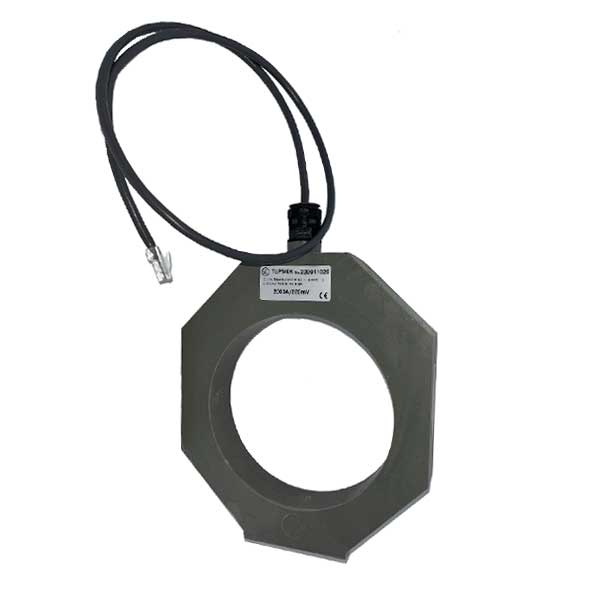

TUP140RV / ø140mm
Corriente primaria nominal In: 300…2000 A
Tensión secundaria nominal: 225 Mv
Carga admisible: ≥ 10 kΩ
Clase de precisión: 0,5s
Protección IP: IP65
Normas
- IEC 60185
- UNE EN 618691 (IEC 618691)
- UNE EN 618692 (IEC 618692)
- VDE 0414
- IEC60801-3.4
- DIN 57414
- BS 3938
- EN 50081
- EN 50082
- IEC61010
- UL94-V0
Datos técnicos general
- Factor de seguridad: Fs < 5
- Tensión de servicio (máxima): 720 V
- Tensión de ensayo: 3 kV CA (1min)
- Frecuencia: 50-60 hz
- Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario
- Intensidad dinámica nominal: IDyn = 2,5 x Ith
- Sobrecarga continua: ID = 1,2 x IN
- Temperatura de funcionamiento: -10 … 50 ºC
- Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
- Intensidad secundaria nominal: /5 ó /1A
- Clase de aislamiento: Clase E // Clase B (130 ºC) disponible
Detalles de la tabla de relaciones del producto:
