Voltímetros – Escala intercambiable

Voltímetro de hierro móvil, con medición de tensión. Verdadero valor eficaz. Opción de escala intercambiable. Carril DIN o panel

Conexiones

Dimensiones

Nuestro voltímetro de hierro móvil

Un voltímetro se trata de un instrumento analógico o digital que sirve para medir la diferencia de potencial entre dos puntos de un mismo circuito eléctrico. Prácticamente todos los voltímetros pueden llevar a cabo estas mediciones en la mayoría de dispositivos eléctricos. También, son capaces de medir corrientes continuas, transistores e incluso probar la batería. En nuestra página web disponemos de una gran variedad de voltímetros, incluyendo el de hierro móvil con medición de tensión y con opción de escala intercambiable.

¿Cómo se usa este instrumento?

Para que la medida de la diferencia potencial sea correcta hay que colocarlo en paralelo. Es decir, en derivación sobre los puntos entre los que se quiera hacer la medida. Esto significa que el instrumento debe tener una resistencia interna lo más alta posible para que no haya una medida equivocada de la tensión.

El voltímetro lo que hace es registrar la carga eléctrica positiva que circula por un punto del circuito eléctrico. Después, mide la carga negativa que se encuentra en otro punto. De este modo, no es de extrañar que estos aparatos se encuentren en objetos utilizados en el día a día, como puede ser un coche. El voltímetro de coche mide el voltaje que hay entre dos terminales de la batería para comprobar el buen funcionamiento de su sistema eléctrico.

Los distintos tipos de voltímetros

En términos generales, podemos encontrar dos tipos: los analógicos y los digitales. Los analógicos son ideales para medir la tensión, resistencia, corriente, potencia de la señal y frecuencia. Este tipo de instrumentos se caracterizan por tener más precisión que los digitales en cuanto a la comprobación de diodos. En cambio, los voltímetros digitales son conocidos por su precisión en cálculos como resistencia, tensión y corriente. Cabe añadir que la precisión es más ajustada que la de los analógicos, ya que muestran los números con decimales exactos. También pueden ser ajustados para medir en ohmios, amperios y voltios.

Las partes de un voltímetro

Todos estos instrumentos se caracterizan por tener:

  • Un terminal de entrada positivo, que normalmente es de color rojo.
  • Un terminal de entrada negativo, que normalmente es de color negro.
  • En caso de que sea analógico, tendrá una escala donde se podrán leer los resultados de la medida. Si es digital, se podrán leer los resultados en la pantalla LED o LCD.

¿Voltímetro, voltámetro o amperímetro?

A pesar de que los tres son instrumentos de medición, es importante diferenciarlos. En primer lugar, es clave considerar que un voltímetro mide la tensión, es decir, el potencial eléctrico, en cambio, el voltámetro mide la carga eléctrica. Además, el primero expresa la medición en voltios y el segundo en coulombs.

Por otro lado, la diferencia entre un voltímetro y un amperímetro se encuentra en que el primero mide la tensión del circuito eléctrico y el segundo, la intensidad de la corriente. Un aspecto determinante para diferenciarlos es que el voltímetro se conecta en paralelo y el amperímetro se conecta en serie.



Carril DIN

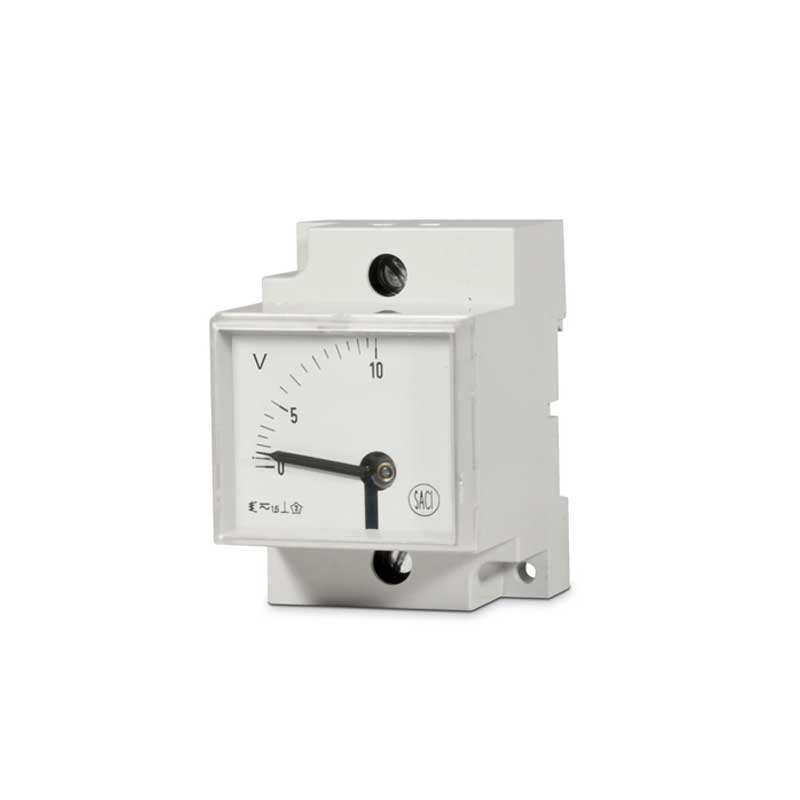

EC5VR – 45×52,5 mm DIN – 0,15kg

Escala 90º Lateral
EC5V – 48x48mm – 0,14kg
EC4V – 72x72mm – 0,2kg

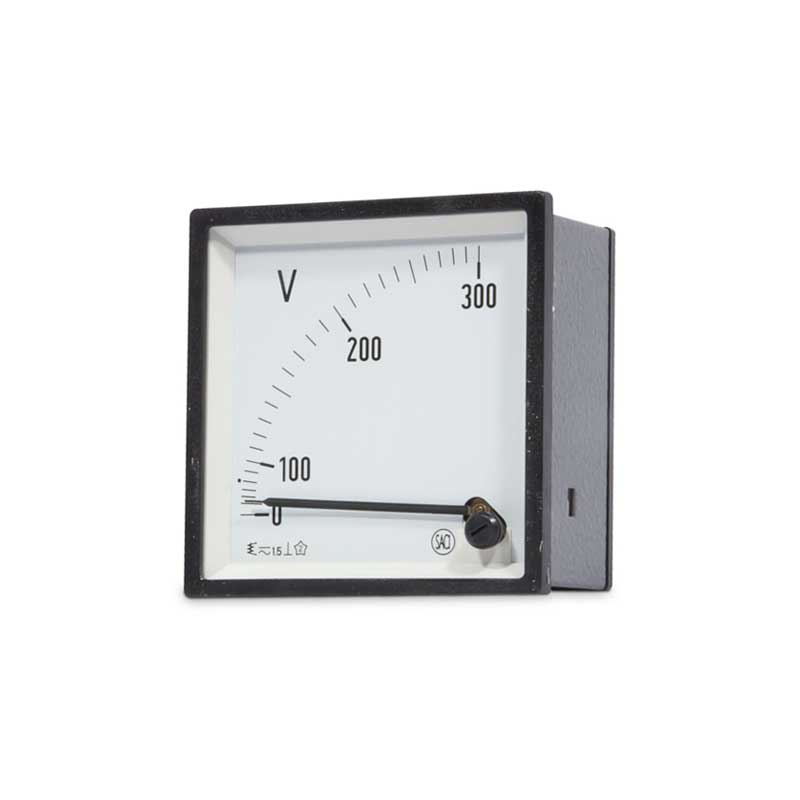

EC3V – 96x96mm – 0,25kg

Rango de medida: 100V, 110V
Escala: 90º
Frecuencia: 45…65 Hz
Precisión: 1,5 %
Consumo propio: 1,5…3 VA
Módulo: 1,2 x/100 V ó 1,2 x/110V
Escalas (Vn): 1,2 veces el primario del Transformador de tensión

Solicitar información
