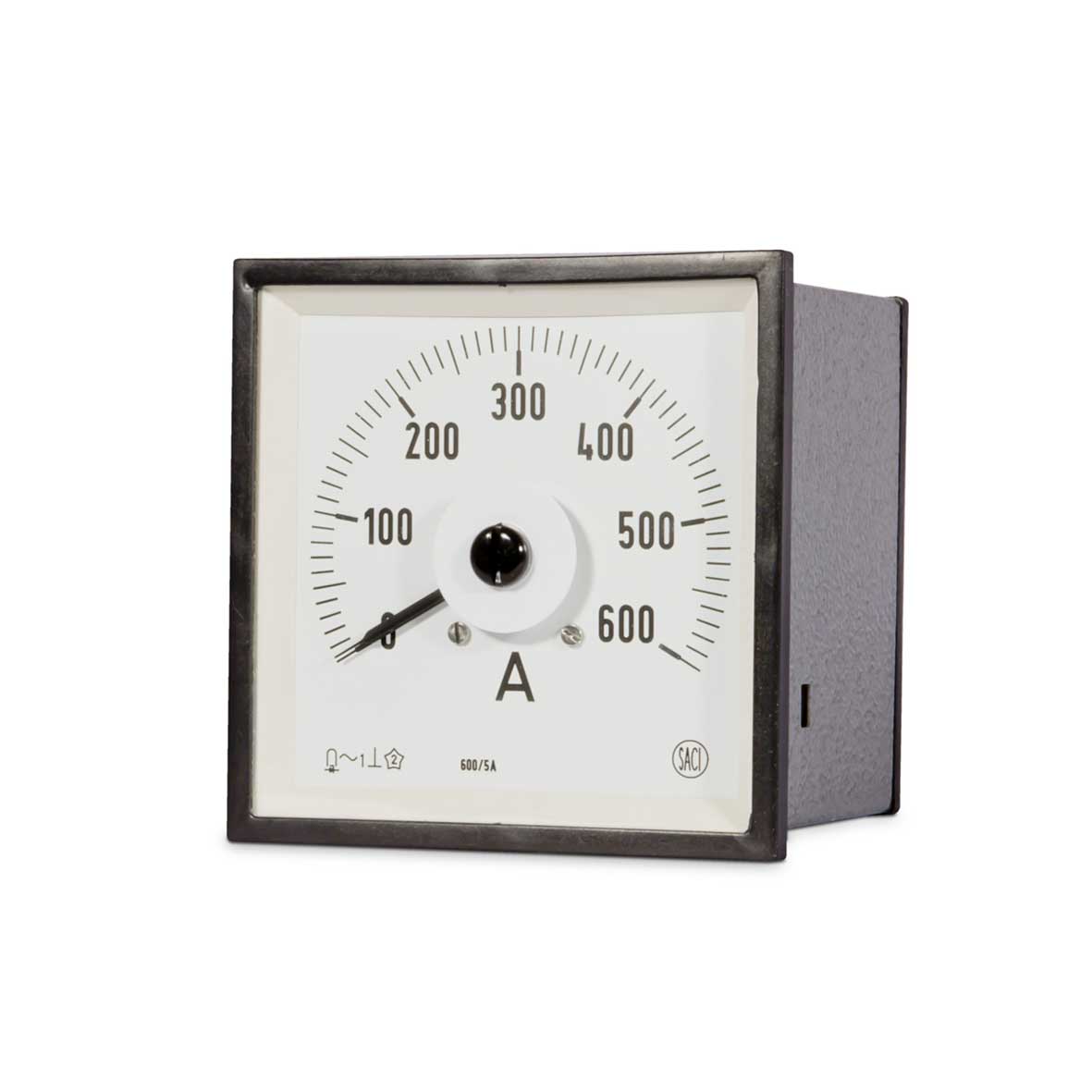

Amperímetros Bobina móvil (convertidor)

Amperímetro de bobina móvil con convertidor. Medida de tensión y de corriente en circuitos de corriente alterna. Verdadero valor eficaz. Escala fija. Montaje en panel.

Conexiones

Dimensiones

Panel
EC5CE* – 48x48mm – 0,84kg
EC4CE* – 72x72mm – 0,84kg
EC3C3 – 96x96mm – 0,87kg
EC2CE – 144x144mm – 1,55kg
*Con modulo adicional externo MBRMS

Escala: 240º
Frecuencia: 20..100 Hz
Precisión: 1,5 %
Consumo propio: 2,5 VA

AMPERÍMETROS DE RELACIÓN
Módulo (ln): X/5A ó X/1 A
Escalas estándar (ln): 10; 15; 20; 25; 30; 40; 50; 60 ó 75A y múltiplos
Módulo (2xln): 2X/5A ó 2X/1 A
Escalas estándar (2ln): 10..20; 15..30; 20..40; 25..50 30..60; 40..80; 50..100; 60..120 ó 75..150 A y múltiplos
Módulo (5xln): 5X/5A ó 5X/1 A
Escalas estándar (5ln): 10..50; 15..75; 20..100; 25..125; 30..150; 40..200; 50..250; 60..300 ó 75..375A y múltiplos

AMPERÍMETROS DIRECTOS
Rango de medida (ln): 1; 1,5; 2; 2,5; 3; 4; 5; 6 ó 10 A
Rango de medida (2ln): 1..2; 1,5..3; 2..4; 2,5..5; 3..6; 4..8; 5..10; 6..12 ó 10..20 A
Rango de medida (5ln): 1..5; 1,5..7,5; 2..10; 2,5..12,5; 3..15; 4..20; 5..25; 6..30 ó 10..50 A

Solicitar información
