Amperímetros – Escala intercambiable

Amperímetro de hierro móvil con medición de corriente alterna. Verdadero valor eficaz. Opciones de escala fija o intercambiable. Carril DIN o panel.

Conexiones

Dimensiones

Nuestro amperímetro de hierro móvil

Un amperímetro es un galvanómetro con una resistencia en paralelo, que se llama resistencia shunt. Habitualmente, el amperímetro se suele usar para medir la intensidad de las corrientes eléctricas. Si se tiene una gama de resistencias shunt, se puede disponer de un amperímetro con más de un rango o intervalos de medición. Además, este instrumento tiene una resistencia interna bastante pequeña con el objetivo de no hacer más pequeña la corriente a medir al conectarse a un circuito eléctrico. En SACI disponemos de amperímetros de hierro móvil con medición de corriente alterna y con opciones de escala fija o intercambiable.

Cómo se utiliza un amperímetro

Para medir es importante que la intensidad de la corriente pase por el amperímetro. De este modo, es necesaria la instalación en serie para que la corriente pueda circular.

El instrumento debe tener una resistencia interna muy pequeña para que se pueda evitar una caída de tensión, puesto que al ser tan pequeña ayuda a que pasen más electrones y que la medida sea la correcta. Si se quiere medir la corriente sin la apertura del circuito, es necesario utilizar una pinza amperimétrica, la cual mide la intensidad de forma indirecta a través de un campo magnético que produce la corriente.

Tipos de amperímetros

Se pueden encontrar distintos tipos de amperímetros que, en términos generales, son los analógicos, los digitales y las pinzas amperimétricas. Los primeros son instrumentos analógicos bastante antiguos que, a pesar del avance de la tecnología, siguen siendo muy útiles hoy en día. Estos ofrecen un resultado de medición gracias a una aguja que está situada entre el mínimo y el máximo que hay en el panel de indicación.

En segundo lugar, los amperímetros digitales son aquellos que usan una resistencia de derivación y un convertidor analógico digital. En vez de un panel con aguja, disponen de un display en la que se pueden ver los dígitos. Finalmente, cabe mencionar que las pinzas amperimétricas son también un tipo de amperímetro de mucha utilidad, puesto que permiten hacer una medición temporal e instantánea de la intensidad sin interrumpir o abrir el circuito.

Conecta tu amperímetro en serie

Este instrumento se conecta en serie en el circuito, por lo que inevitablemente atraviesa o pasa por la corriente del circuito. Por lo tanto, mide la corriente que pasa por él, que es exactamente la misma que la del circuito.

Los amperímetros portátiles o pinzas amperimétricas tienen unas pinzas que están hechas para que se introduzcan por el cable del circuito por el que circula la corriente o la intensidad que se desea medir. Es importante tener en cuenta que solo se ponen en un cable, no por los dos al mismo tiempo.

Carril DIN
EC5VR – 45×52,5 mm DIN – 0,15kg

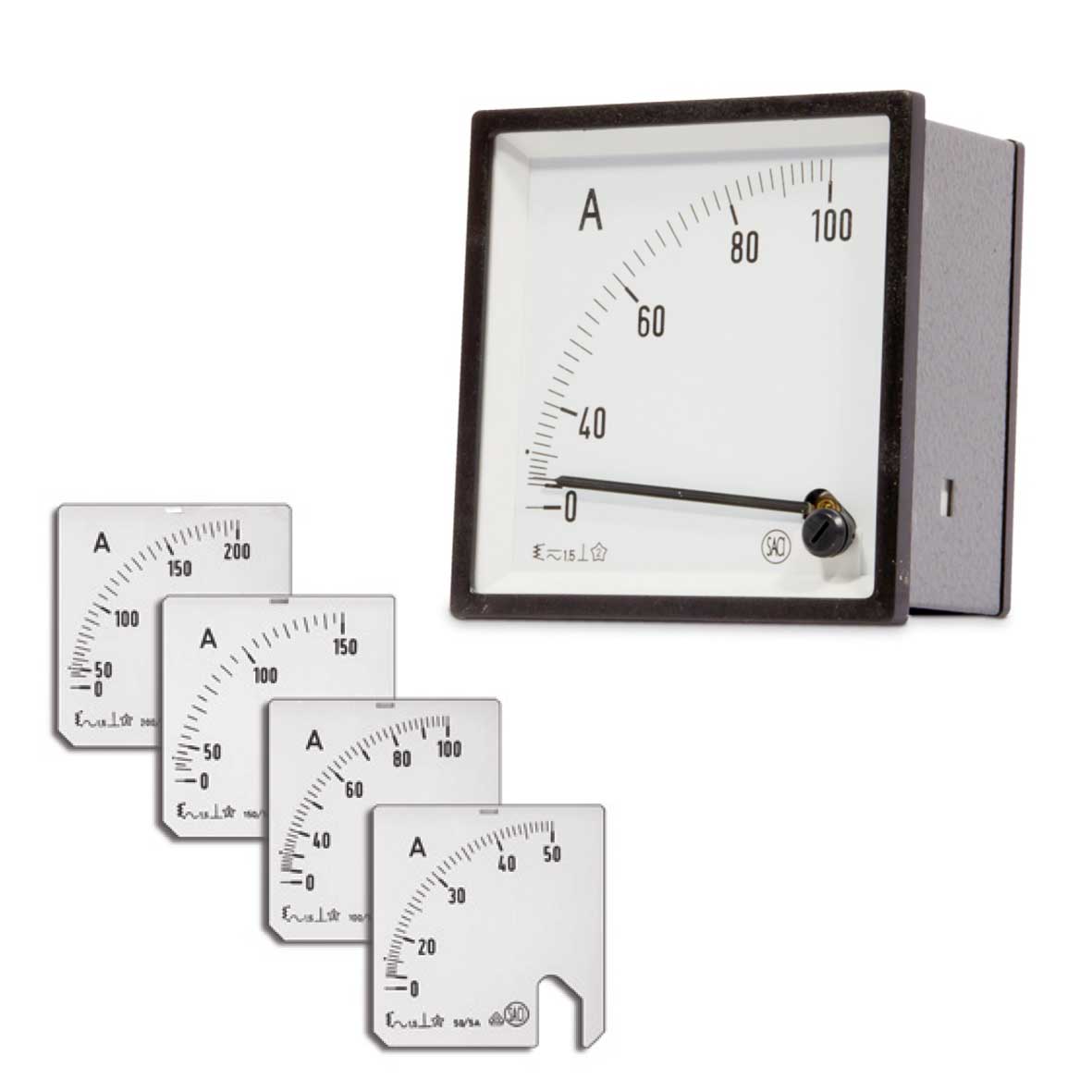

Escala intercambiable 90º Lateral
EC5V – 48x48mm – 0,14kg
EC4V – 72x72mm – 0,2kg
EC3V – 96x96mm – 0,25kg
EC2V – 144x144mm – 0,5kg

Escala fija 90º central
Ecb7 – 80x64mm – 0,14kg
Ecb3 – 105x80mm – 0,18kg
Ecb8 – 130x100mm – 0,25kg

• Rango de medida: x/1 A, x/5 A
• Escala: 90º
• Precisión: 1,5 %
• Frecuencia: 15…100 Hz
• Consumo propio: 0,4 VA
• Módulo: X/5A ó X/1A. Escalas estándar (ln): 10; 15; 20; 25; 30; 40; 50; 60 ó 75 A y múltiplos
• Módulo: 2X/5A ó 2X/1A. Escalas estándar (2xln): 10..20; 15..30; 20..40; 25..50; 30..60; 40..80; 50..100; 60..120 ó 75..150 A y múltiplos
• Módulo: 5X/5A ó 5X/1A. Escalas estándar (5xln): 10..50; 15..75; 20..100; 25..125; 30..150; 40..200; 50..250; 60..300 ó 75..375A y múltiplos
