Amperímetros directos

Categorías: Instrumentos Analógicos

Catálogo general

Amperímetro de hierro móvil con medición de corriente alterna. Verdadero valor eficaz. Escala fija. Carril DIN o panel.

Conexiones

Dimensiones

Características técnicas
Datos técnicos
Versiones

Carril DIN
EC5VR* – 45×52,5 mm DIN – 0,15kg

Escala 90º Lateral
EC5V – 48x48mm – 0,14kg
EC4V – 72x72mm – 0,2kg

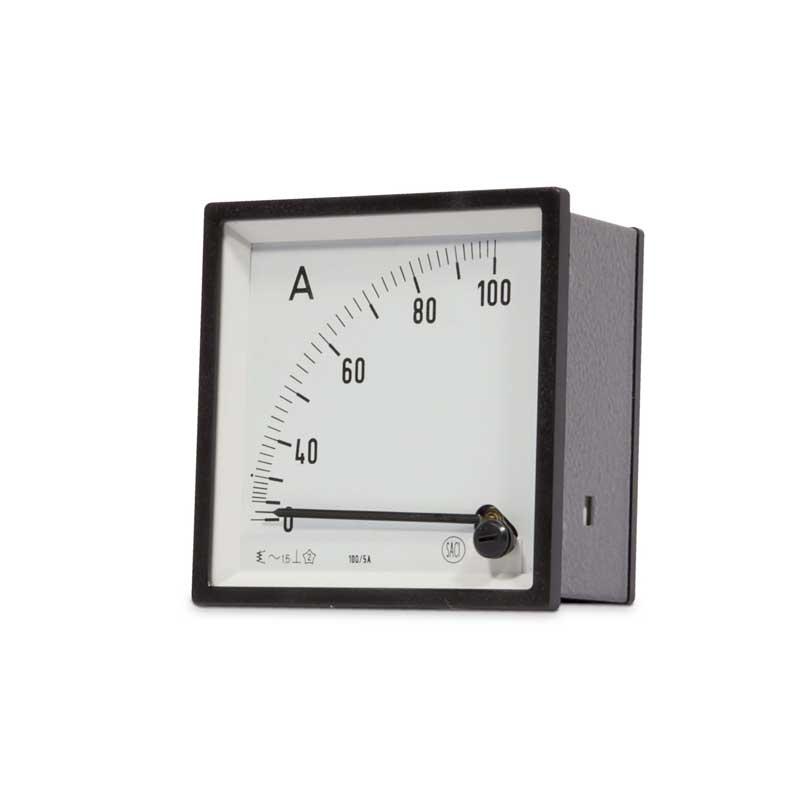

EC3V – 96x96mm – 0,25kg
EC2V – 144x144mm – 0,5kg

Escala 90º central

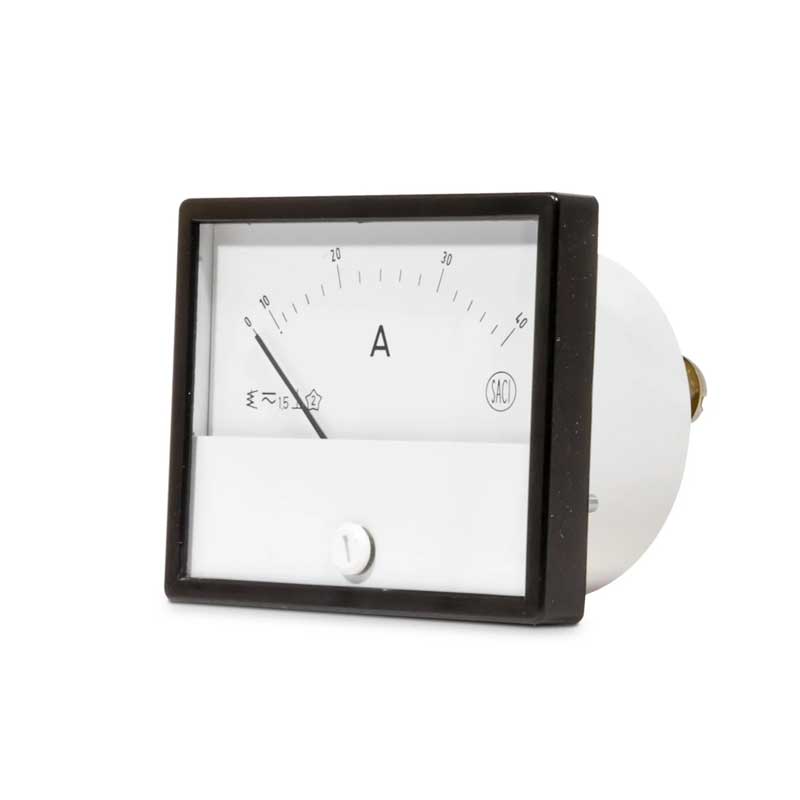

Ecb7** – 80x64mm – 0,14kg
Ecb3** – 105x80mm – 0,18kg
Ecb8** – 130x100mm – 0,25kg

* Rango de medida máximo: 40 A, 40..80 A, 40..200 A
** Rango de medida máximo: 50 A, 50..100 A, 50..250 A

Escala: 90º
Frecuencia: 15..100 Hz
Precisión: 1,5 %
Consumo propio: 0,3..1 VA
Rango de medida (ln): 1; 1,5; 2,5; 4; 5; 6; 10; 15; 20; 25; 30; 40; 50; 60; 75 ó 100 A
Rango de medida (2xln): 1..2; 1,5..3; 2..4; 2,5..5; 3..6; 4..8; 5..10; 6..12; 10..20; 15..30; 20..40; 25..50; 30..60; 40..80; 50..100; 60..120; 75..150 ó 100..200A
Rango de medida (5xln): 1..5; 1,5..7,5; 2..10; 2,5..7,5; 3..15; 4..20; 5..25; 6..30; 10..50; 15..75; 20..100; 25..125; 30..150; 40..200; 50..250; 60..300; 75..375 ó 100..500A
