Transformadores de núcleo abierto TA_PV
Transformadores

Transformadores de núcleo abierto TA_PV

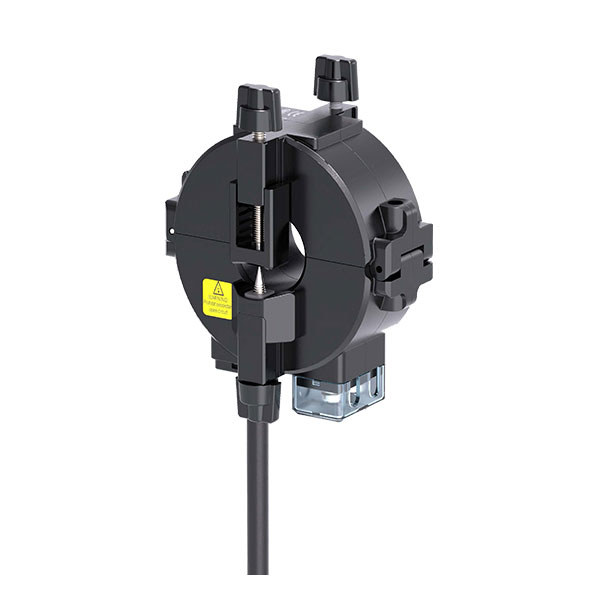

Este transformador de corriente de núcleo abierto se encuentra en el apartado de especialidades. Pensado para su uso con cable o pletina.
Incorpora un sistema de contacto perforante mediante tornillo para la captación directa de la señal eléctrica desde el conductor o barra.

Este diseño permite la captación directa de la señal eléctrica desde el conductor o barra, facilitando una instalación rápida sin interrupción del servicio ni necesidad de desconexión del cable.

Este transformador de corriente de núcleo abierto se encuentra en el apartado de especialidades. Pensado para su uso con cable o pletina.
Incorpora un sistema de contacto perforante mediante tornillo para la captación directa de la señal eléctrica desde el conductor o barra.

Este diseño permite la captación directa de la señal eléctrica desde el conductor o barra, facilitando una instalación rápida sin interrupción del servicio ni necesidad de desconexión del cable.



Vampiro


    INFORMACIÓN BÁSICA DE PROTECCIÓN DE DATOS: Responsable del tratamiento: SOCIEDAD ANÓNIMA DE CONSTRUCCIONES INDUSTRIALES Finalidad del tratamiento: Gestionar las consultas planteadas y el envío de newsletters, comunicaciones comerciales y promociones. Legitimación del tratamiento: Interés legítimo y consentimiento del interesado/a. Conservación de los datos: Se conservarán mientras exista un interés mutuo o durante el tiempo necesario para el cumplimiento de las obligaciones legales. Destinatarios: Prestadores de servicio o colaboradores. Derechos: Derecho a retirar el consentimiento en cualquier momento. Derecho de acceso, rectificación, portabilidad y supresión de sus datos y a la limitación u oposición al su tratamiento. Datos de contacto para ejercer sus derechos: info@saci.es Información adicional: Puede consultar la información adicional en nuestra Política de privacidad

    Ficha técnica

    Detalles técnicos

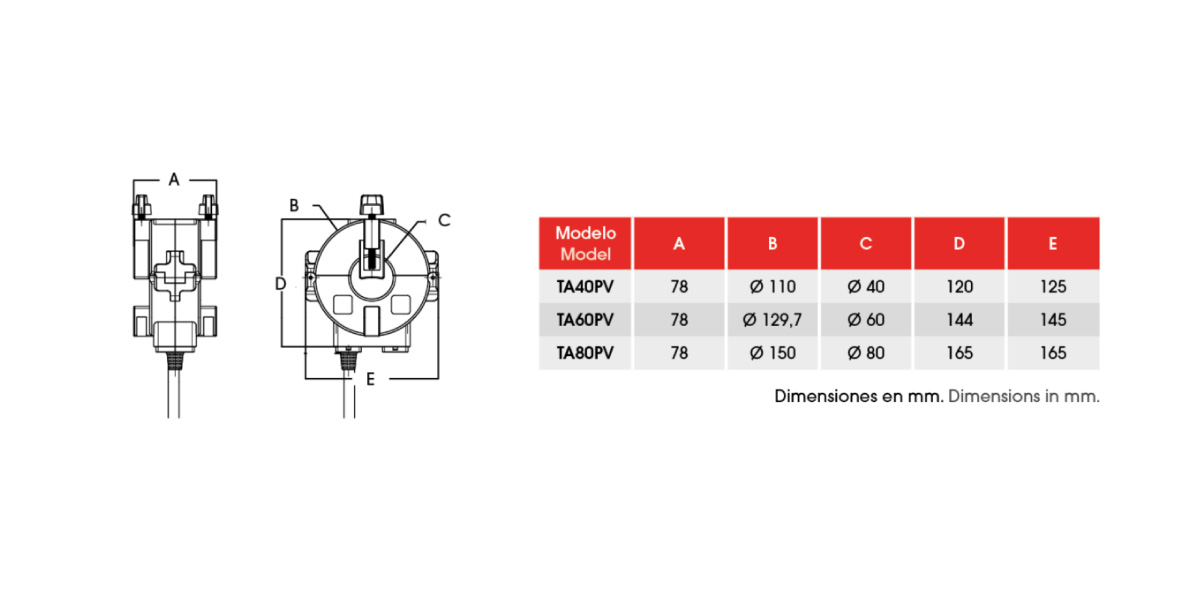

    • Dimensiones
    • Características técnicas
    • Datos técnicos
    • Normas
    • Relaciones

    Modelo / Cable
    TA40PV / Ø40
    TA60PV / Ø60
    TA80PV / Ø80

    • Primario pasante
    • Núcleo abierto
    • Para cable o pletina
    • Envolvente de plástico
    • Fácil instalación por la posibilidad de abrir el núcleo
    • Cable de secundario incluido para mayor facilidad de instalación

    Datos de seguridad

    • Precisión: 0,5s
    • Sobrecarga continua: 1,2 x In
    • Intensidad térmica nominal de cortocircuito: 60 x In ó Ith limitada por las dimensiones del cable o la barra de primario
    • Intensidad dinámica nominal: 2,5 x Ith
    • Tensión de servicio (máxima): 720 VCA
    • Tensión de ensayo: 3 kV, 1 min
    • Frecuencia: 50 – 60 Hz

    Información adicional

    • Temperatura de trabajo: -10ºC / +50ºC
    • Temperatura de almacenamiento: -25ºC a +75ºC
    • I. secundaria nominal: /5A
    • IEC 60185
    • UNE EN 618691 (IEC 618691)
    • UNE EN 618692 (IEC 618692)
    • VDE 0414
    • IEC60801-3.4
    • DIN 57414
    • BS 3938
    • EN 50081
    • EN 50082
    • IEC61010
    • UL94-V0
