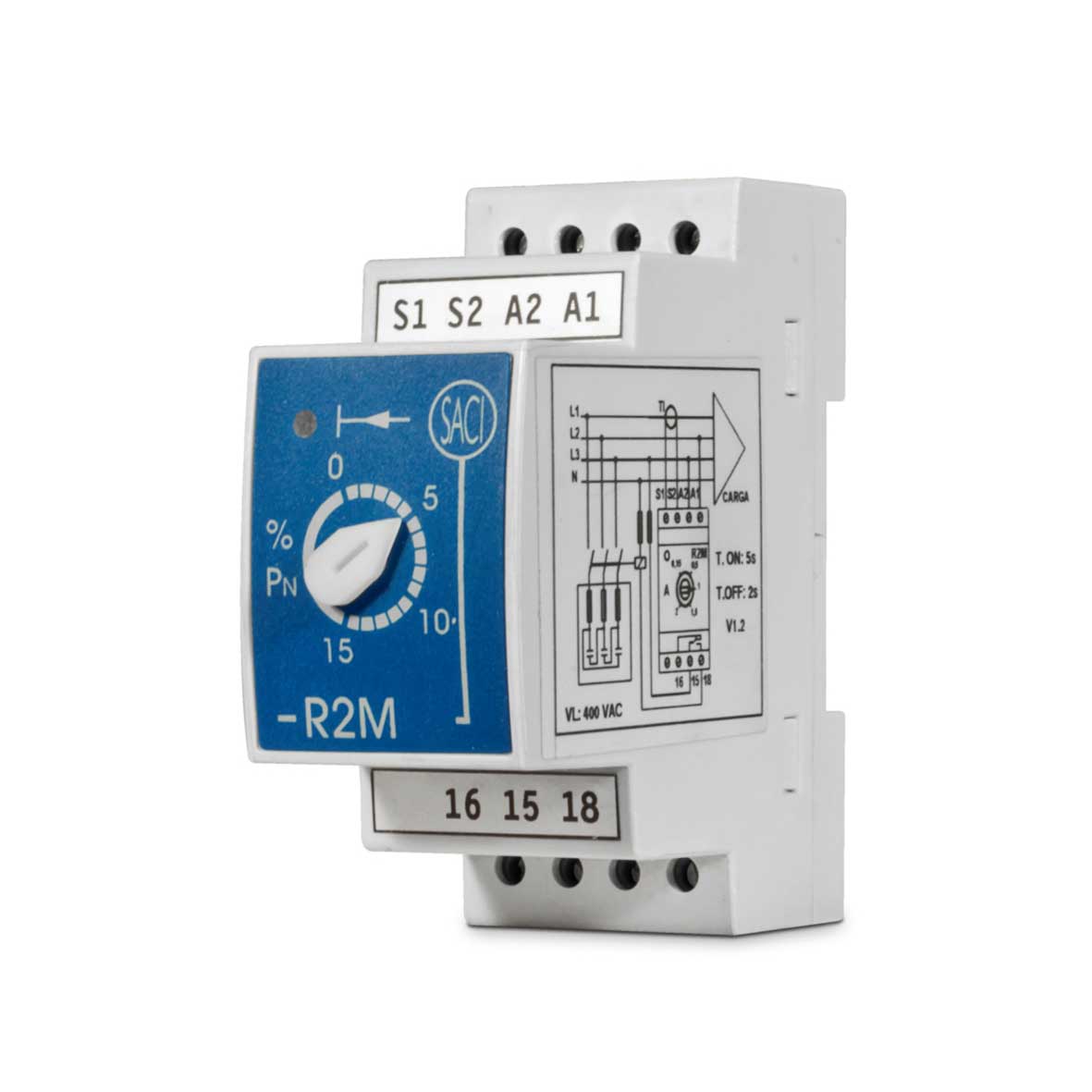

Relé de corriente o potencia R2M/R2MC
Categorías: Instrumentos Analógicos
- Instrucciones de uso
- Software
El R2M es un equipo destinado a medir la Corriente o Potencia en una red trifásica, activando los contactos de un relé de control de paso en caso de que se supere un determinado margen seleccionado en su mando frontal.
Dispone de una entrada de corriente x/5A, a la que debe conectarse el secundario de un transformador de intensidad, y una entrada de tensión que se puede conectar directamente a la red.
Dependiendo del conexionado y modo elegido puede usarse como:
– R2M – RELÉ DE INTENSIDAD
– R2M – RELÉ DE POTENCIA ACTIVA
– R2M – RELÉ DE POTENCIA INVERSA
– R2Mc – RELÉ DE CORRIENTE REACTIVA
Tensión nominal (Un): 230 ó 400 V C.A
Consumo propio: < 3 VA, 2W
Frecuencia: 50 – 60 Hz
Intensidad (In): x/5 A
Consumo propio: < 0,2 VA
Sobrecarga permanente: 1,2 In
