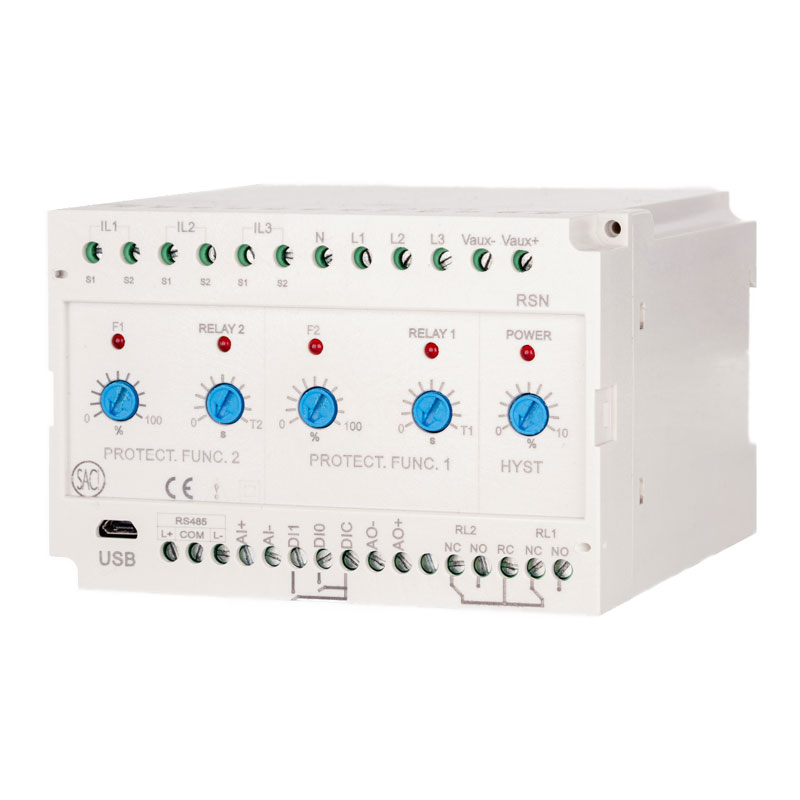

Relé de Supervisión Naval RSN

Categorías:
Descripción: El relé de supervisión naval RSN es un equipo destinado a la protección de los grupos generadores habitualmente empleados a bordo. Se puede utilizar tanto en instalaciones navales como en instalaciones industriales. Se haya preparado para su conexión a un punto de control centralizado, mediante un bus RS485, que permite, tanto la configuración como el envío de datos de operación. También es posible el ajuste de los relés a través de los potenciómetros que se encuentran en su frontal y a través del puerto USB del que dispone. Es posible la configuración del equipo a través del puerto USB, sin necesidad de tensión auxiliar. El diseño del equipo asegura una elevada precisión, además de permitir una flexibilidad entorme en cuanto a la selección de los márgenes de salida, variables a medir, y valores nominales de escala, además de añadir la posibilidad de tener una entrada y una o dos salidas analógicas y asta dos entradas digitales. Se han cuidado especialmente, además de la precisión, su robustez y fiabilidad, así como una gran inmunidad electromagnética para su empleo en ambiente industrial severo, con unas características de aislamiento elevadas.

Conexiones

Dimensions

  • Carril DIN
  • Ajuste por potenciómetros o por software
  • Varias funciones de protección programables
  • Dos puertos de comunicación (RS485 o USB)
  • Protocolo de comunicación Mosbus
  • Configurable por USB sin tensión auxiliar
  • Opción de 1 entrada analógica
  • Opción de 2 entradas digitales
  • Opción de 2 salidas analógicas
  • Valores medios
  • Funciones AND y OR

ENTRADA

  • Tensión nominal (Un): 3×400 / 690 V CA
  • Sobrecarga continua: 1,2 Un
  • Sobrecarga instantánea: 2 Un / 10s
  • Rango de corrientes: x/5 o x/1 programable
  • Sobrecarga continua: 4 In
  • Sobrecarga instantánea: 20 In / 10s (máx 75 A) – 80 In / 1 s (máx 300A)
  • Consumo propio: ≤ 0,2 VA / Fase

TENSIÓN AUXILIAR

  • V Aux. CA / CC: 48 – 270 V
  • Consumo propio: ≤ 5W – ≤ 8 VA

SALIDAS

  • Número de relés: 2
  • Aislamiento: 5000 V CA
  • Rango: 250 V CA / 24 V CC, 8 A
  • Máxima tensión y corriente de contacto: 400 V CA / 150 V CC, 10A
  • Histéresis: Programable
  • Tiempo de respuesta: <320 ms
  • Lógica de activación: Lógica negativa / lógica positiva con o sin circuito de bloqueo
