Amperímetros – Bobina móvil (Shunt)
Categorías: Instrumentos Analógicos
- Instrucciones de uso
- Software
- Certificado

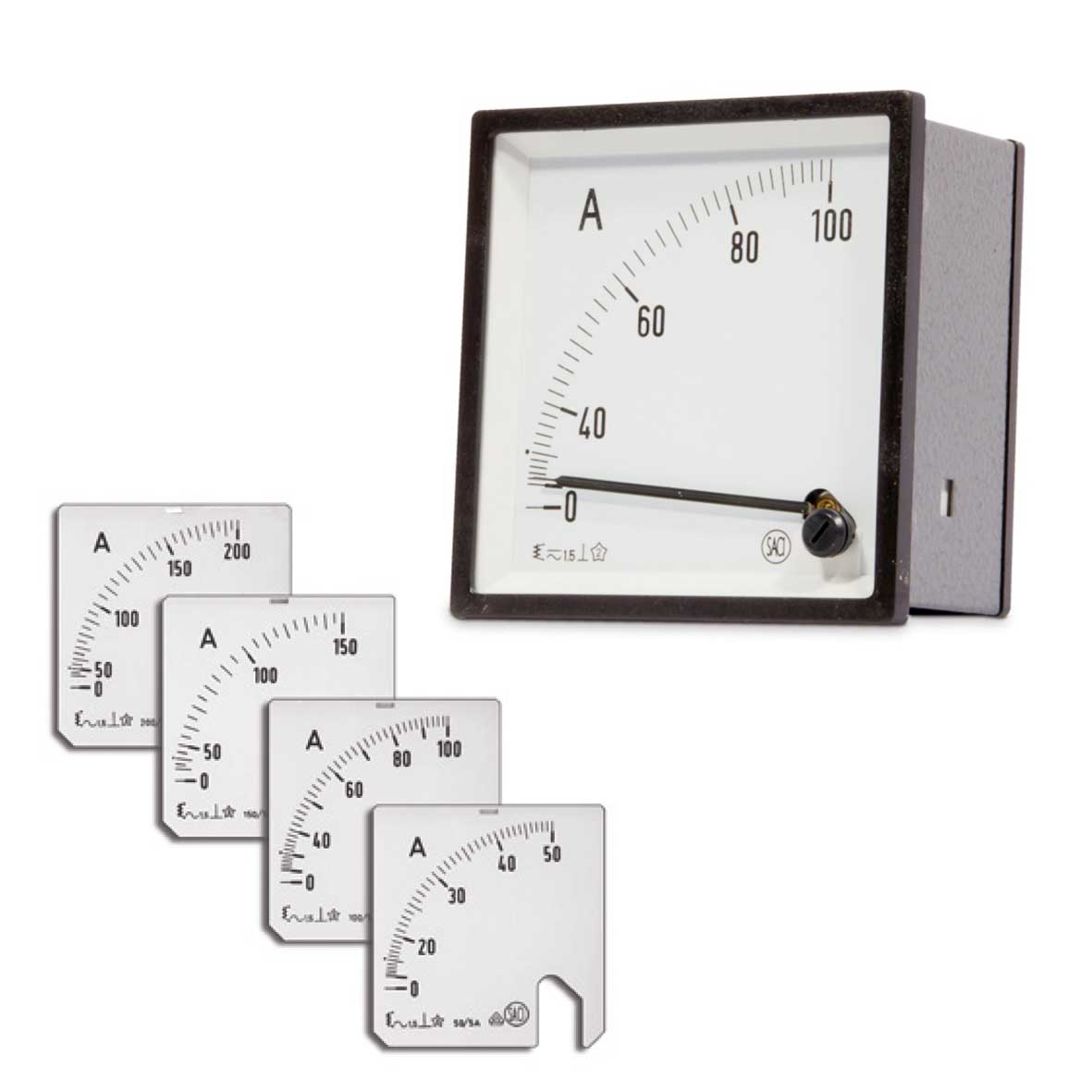

Medida de corriente en circuitos de corriente continua a través de resistencias (Shunt). Escala intercambiable. Montaje en carril DIN y panel.
- Características técnicas
- Datos técnicos
- Versiones

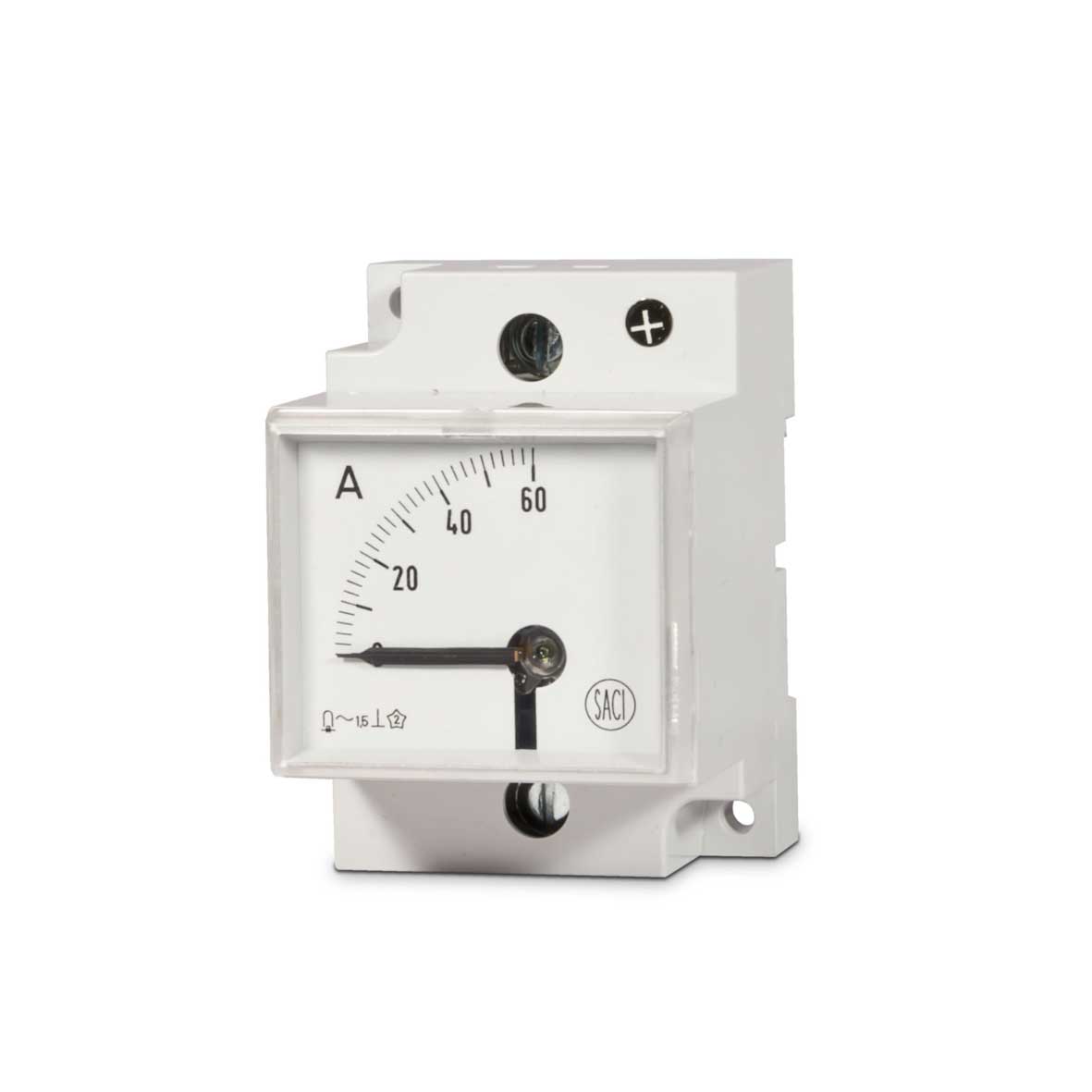

Carril DIN
CC5VR- 45×52,5 mm DIN – 0,10kg
Escala 90º Lateral
CC5V – 48x48mm – 0,09kg
CC4V – 72x72mm – 0,21kg
CC3V – 96x96mm – 0,28kg
– Rango de medida: 60mV, 150mV
– Escala: 90º
– Precisión: 1,5%
– Consumo propio: 60-150 Ω
– Módulo (Vn): X/60mV ó X/150mV
– Escalas (In): 1, 1,5; 2,5; 4; 5; 6; 10; 15; 20; 25; 30; 40; 50; 60; 80 ó 100A y múltiplos
