TUP_R Transformadores de protección (homopolares)
Transformadores de intensidad para la medición de corrientes homopolares. Cuentan con una baja relación de transformación y alta sensibilidad.
Estos transformadores de primario pasante de grandes dimensiones permiten introducir las 3 fases de corriente por el núcleo del transformador para detectar desequilibrios de intensidad (o fugas a tierra si se incluye el neutro).
Están diseñados para acoger varios cables, pero pueden ser utilizados también con pletinas. Están encapsulados en resina.
Transformadores de intensidad para la medición de corrientes homopolares. Cuentan con una baja relación de transformación y alta sensibilidad.
Estos transformadores de primario pasante de grandes dimensiones permiten introducir las 3 fases de corriente por el núcleo del transformador para detectar desequilibrios de intensidad (o fugas a tierra si se incluye el neutro).
Están diseñados para acoger varios cables, pero pueden ser utilizados también con pletinas. Están encapsulados en resina.
Detalles técnicos

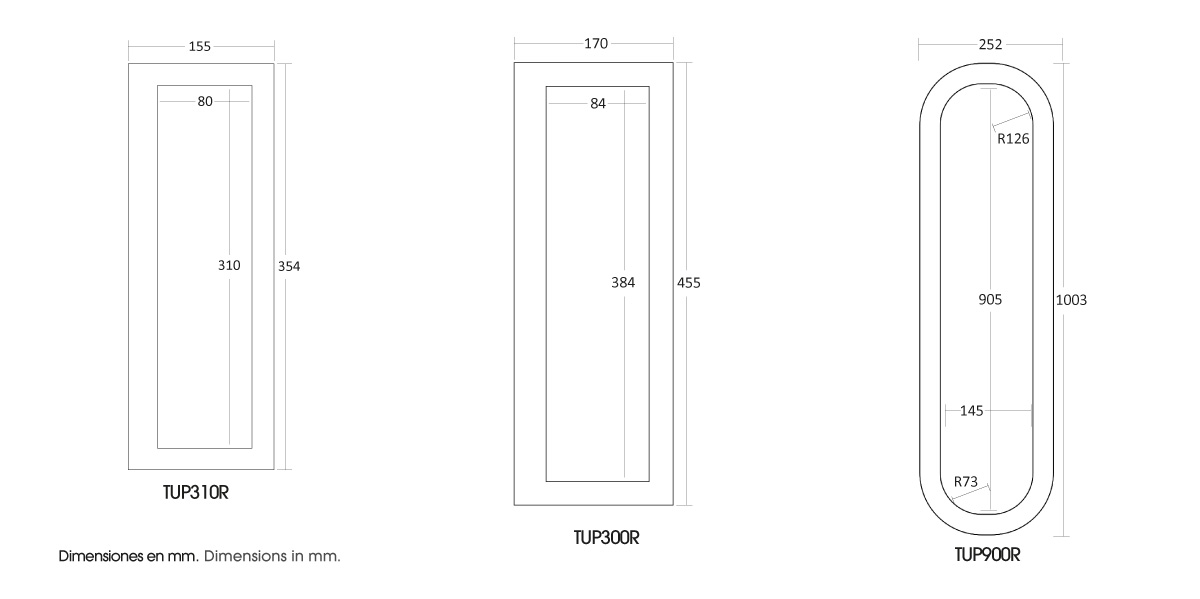

- Dimensiones
- Características técnicas
- Datos técnicos
- Normas
- Relaciones
Modelo/ Barra

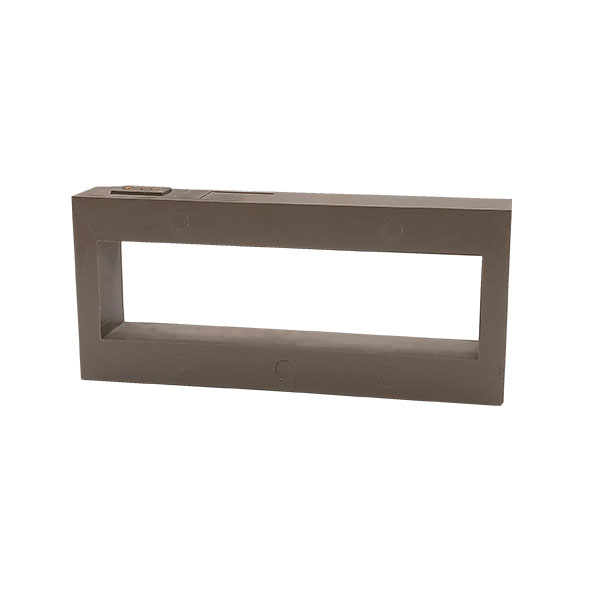

TUP310R / 310×80

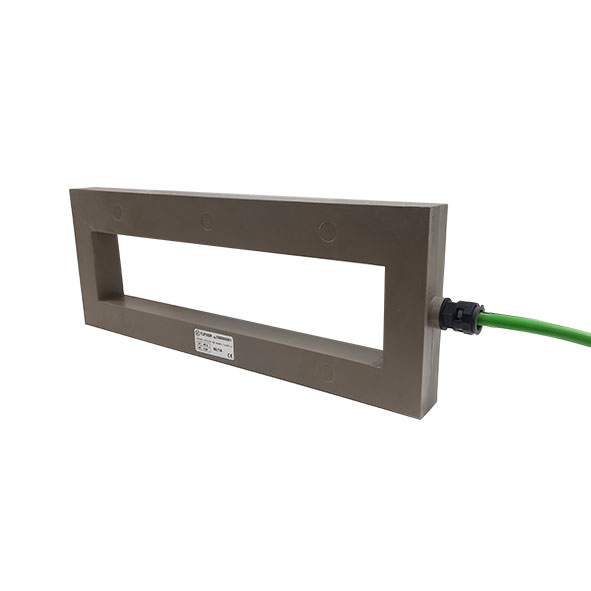

TUP300R / 384×84

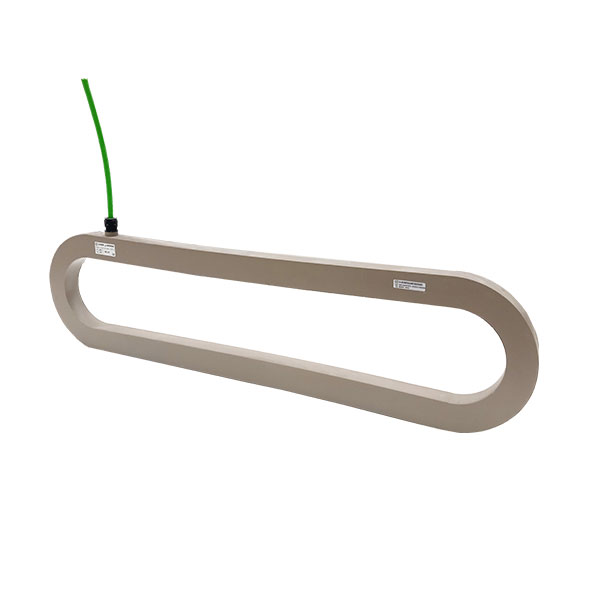

TUP900R / 905×145
Instrumento de protección
Primario pasante
Generalmente para pletina
Encapsulados en resina
Datos técnicos general
- Tensión de servicio (máxima): 720 V
- Tensión de ensayo: 3 kV CA (1min)
- Precisión: 5P10
- Frecuencia: 50-60 hz
- Intensidad térmica nominal de cortocircuito: 60xIn o Ith limitada por las dimensiones del cable o la barra de primario
- Intensidad dinámica nominal: IDyn = 2,5 x Ith
- Sobrecarga continua: ID = 1,2 x In
- Temperatura de funcionamiento: -5 / +40ºC
- Intensidad secundaria nominal: X/1A
- Clase de aislamiento: Clase E
- IEC 60185
- UNE EN 618691 (IEC 618691)
- UNE EN 618692 (IEC 618692)
- VDE 0414
- IEC60801-3.4
- DIN 57414
- BS 3938
- EN 50081
- EN 50082
- IEC61010
- UL94-V0
TUP310R: 60/1A. 0,25VA
TUP300R: 60/1A. 0,25VA
TUP900R: 60/1A. 0,25VA
