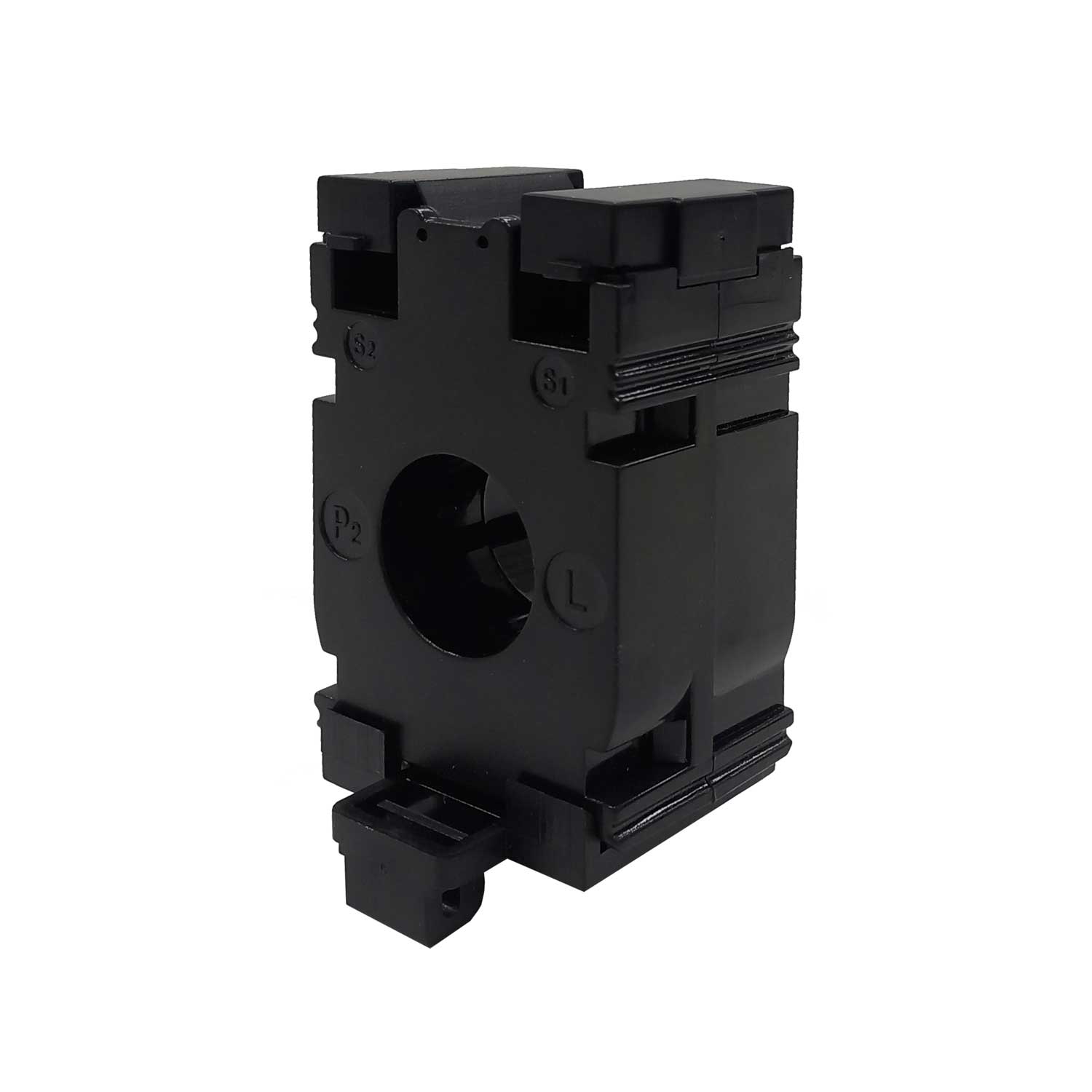

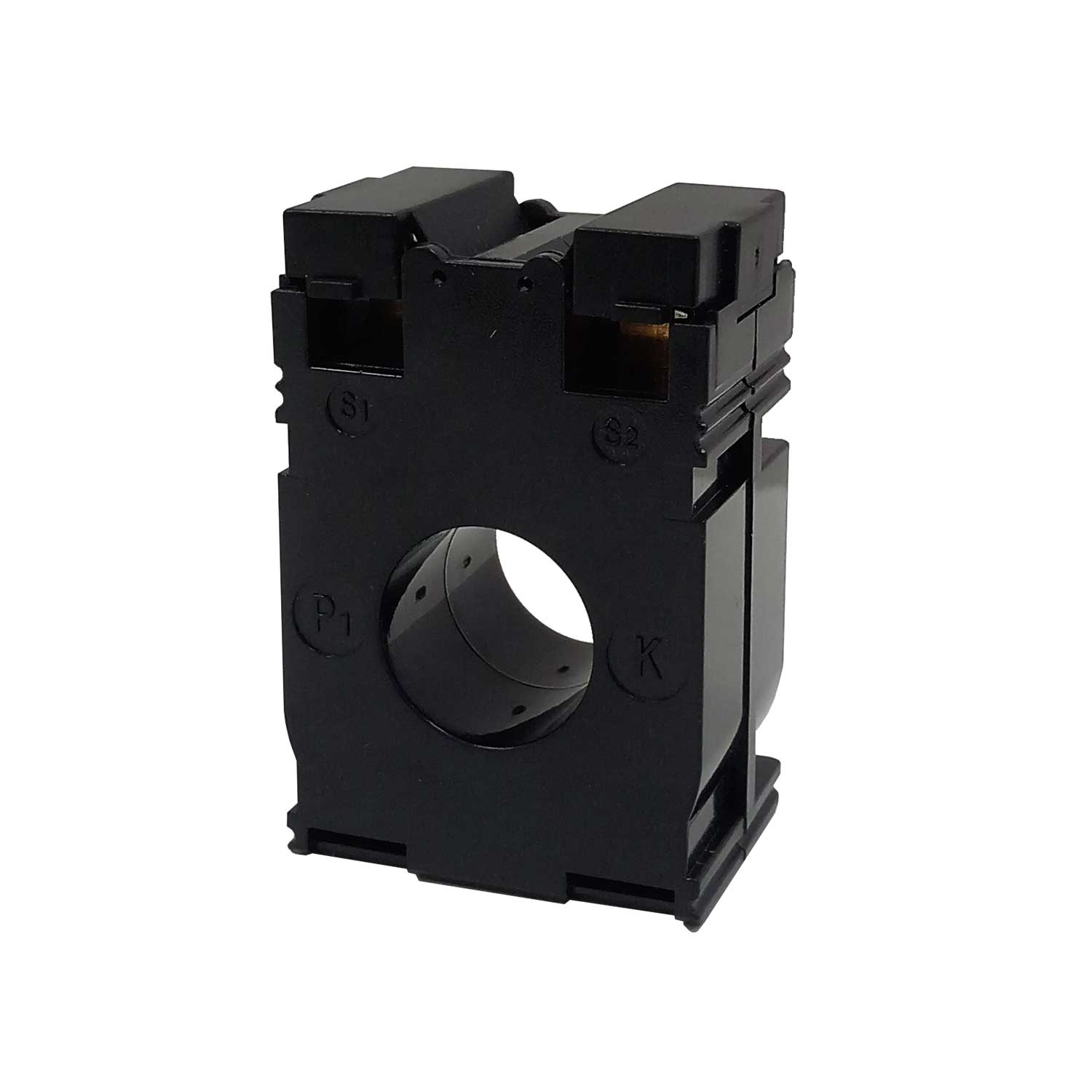

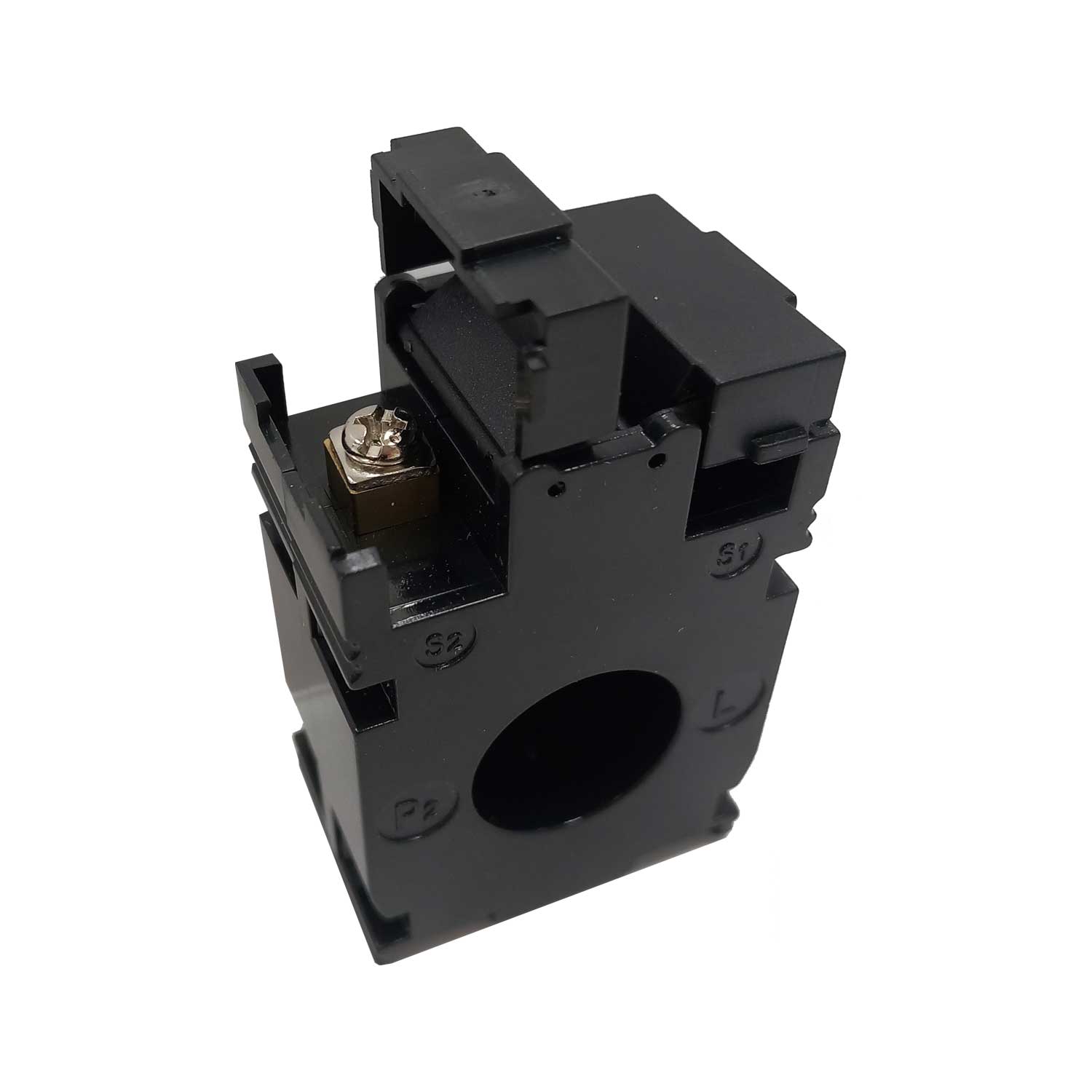

Transformadores de perfil estrecho TU20PS-1
Transformador de medida para cable con posibilidad de fijación sobre carril DIN. Su diseño en perfil estrecho permite una mejor adaptación en el cuadro debido a sus reducidas dimensiones. Envolvente de plástico.
Transformador de medida para cable con posibilidad de fijación sobre carril DIN.
Su diseño en perfil estrecho permite una mejor adaptación en el cuadro debido a sus reducidas dimensiones.
Envolvente de plástico.
Detalles técnicos
- Dimensiones
- Características técnicas
- Datos técnicos
- Normas
• Secundario: x/5A
• Precisión: 0,5 – 1 – 3
• Carcasa de plástico
Datos técnicos general
- Factor de seguridad: Fs < 5
- Tensión de servicio (máxima): 720 V
- Tensión de ensayo: 3 kV CA (1min)
- Frecuencia: 50-60 hz
- Intensidad térmica nominal de cortocircuito: 60xIn ó Ith limitada por las dimensiones del cable o la barra de primario
- Intensidad dinámica nominal: IDyn = 2,5 x Ith
- Sobrecarga continua: ID = 1,2 x IN
- Temperatura de funcionamiento: -5 / + 40 ºC
- Precisión: 0,5 – 1 – 3
- Intensidad secundaria nominal: x/5
- Clase de aislamiento: Clase E // Clase B (130 ºC) disponible
IEC 60185
IEC 61010
UNE EN 61869-1 (IEC 61869-1)
UNE EN 61869-2 (IEC 61869-2)
UNE-EN 61000-6-3
UNE-EN 61000-6-1
UL94-V0
VDE 0414
DIN 57414
BS 3938
