Indicadores programables complementarios de los convertidores

Catálogo general

Indicadores programables. Corriente continua. 3½ dígitos y 4 dígitos. Instrumentos de medida complementarios de los convertidores de magnitudes físicas o eléctricas.

Conexiones

Dimensiones

Características técnicas
Datos técnicos
Versiones

3½ dígitos – Modelo DP35CP (96x48mm)
Amperímetro. Rango de medida: 0 -1; 0 -5; 0 -10: 0 -20 ó 4-20 mA
Voltímetro. Rango de medida: 0 -1; 0 -5; 0 -10: 1-0-1; 5-0-5; 10-0-10V; 1-5 ó 2-10V

4 dígitos – Modelo DP46CPM (72x36mm)
Amperímetro. Rango de medida: 0 -1; 0 -5; 0 -10: 0 -20 ó 4-20 mA
Voltímetro. Rango de medida: 0 -1; 0 -5; 0 -10: 1-0-1; 5-0-5; 10-0-10V; 1-5 ó 2-10V

3½ dígitos – Modelo DP35CP (96x48mm)
-Alarma opcional programable por teclado.
-Escala de display programable por teclado (oﬀset, ﬁnal de escala y punto decimal)
Display: Led rojo, altura de dígito 14,3 mm, alta luminosidad.
Lectura máx.: ±1999
Precisión: 0,2% del rango ± 1 Dígito.
Indicación de sobrerrango: OFL
Coeficiente de temperatura: 0,01% / ºC
Tensión auxiliar: 110, 230 ó 400 VAC ±20%
Consumo propio <3VA
Tensión auxiliar: 12, 24, 48, 110 ó 220 VCC ± 20%
Consumo propio <2W
Circuito de alarma: 1 contacto libre de potencial (250V, 3A, 200VA). Valor Máx. ó Mín. OPCIONAL

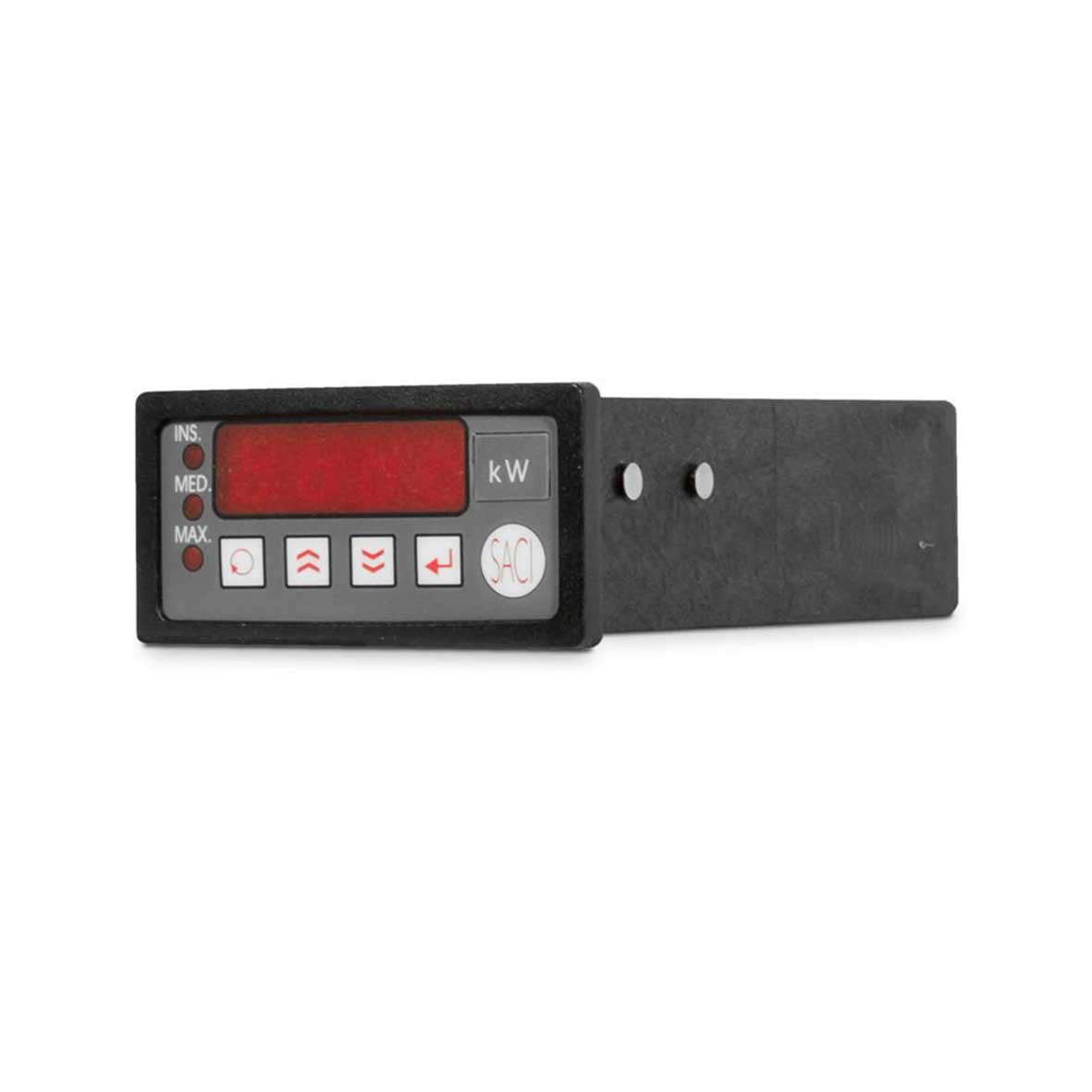

4 dígitos – Modelo DP46CPM (72x36mm)
-Valor instantáneo, valor medio y valor máximo de la variable.
-Escala de display programable por teclado (oﬀset, ﬁnal de escala y punto decimal).
-Alarma doble programable por teclado, con umbral de máxima y mínima.
Display: Led rojo, altura de dígito 14,3 mm, alta luminosidad.
Lectura máx.: 9999; -999 (Negativo dividido)
Precisión: 0,2% del rango ± 1 Dígito.
Indicación de sobrerrango: OFL
Coeficiente de temperatura: 0,01% / ºC
Tensión auxiliar: 110, 230VAC ±20%
Consumo propio <3VA
Tensión auxiliar: 12, 24, 48 ó 110VCC ± 20%
Consumo propio <2W
Circuito de alarma: 1 contacto libre de potencial (250V, 3A, 200VA). Valor Máx. y Mín. OPCIONAL

mA – A – kA – mV – V – kV – rpm – % – m – Kg – bar – mm – kN – Hz – W – kW – mW – VA – var – kvar – mvar – kVA – ºC – ºF
