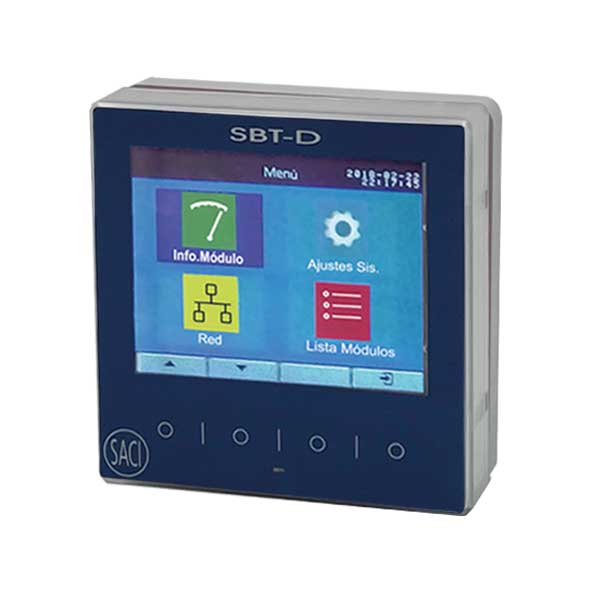

DISPLAY HMI SBT-D

Categorías:
Descripción: El display SBT-D es un equipo controlado mediante un puerto serie RS 485 que permite poder escribir textos en una tabla de 2 columnas y 8 filas. A su vez, el display dispone de 4 teclas capacitivas sin contacto que se pueden usar para interactuar entre el sistema de control y el usuario.

Para completar este producto, será necesario adquirir el supervisor de baja tensión SBT4V-5C y el centro de comunicación SBT-C.

Conexiones

Dimensions

  • Dispone de 2 columnas y 8 filas
  • En cada celda se pueden escribir hasta 16 caracteres alfanuméricos
  • El texto de la cabecera se puede cambiar en la parte superior del display
  • Este texto admite un total de 32 caracteres

AJUSTES GRÁFICOS

  • Definir el color de fondo de la cabecera
  • Definir el color del texto de la cabecera
  • Definir el color de fondo de cada una de las celdas individualmente
  • Definir el color de texto de cada una de las celdas individualmente
  • Definir el color de las líneas que forman la tabla

AJUSTES DE COMUNICACIONES

  • Definir la identidad Modbus
  • Definir la velocidad de comunicaciones: variables entre 1200 y 38400
  • Definir el formato de los datos: N.8.1; O.8.1; E.8.1; N.8.2
  • Definir el tiempo de encendido de la iluminación: 0 siempre ON. Variables entre 1 y 100 minutos
  • Definir brillo del display: Entre 0 (menos brillo) y 4 (más brillo)

DEFINICIÓN DE COLOR (RGB 565)

  • Cada registro de color tiene una longitud de 16 bits
  • 5 bits corresponden al rojo
  • 6 bits corresponden al verde
  • 5 bits corresponden al azul

TECLADO CAPACITIVO

  • 4 teclas capacitivas
  • Control de teclas mediante enclavamiento para evitar pérdida de información
  • Las teclas están indentificadas unívocamente en el registro Modbus
  • El enclavamiento de las teclas se hace de forma individual
  • En el enclavamiento se registra pulsación y tiempo de pulsación
  • El proceso de borrado del enclavamiento se realiza de forma conjunta para todas las teclas
  • Además del enclavamiento se mantiene también un registro instantáneo de las teclas
